专利号: 2019105302833
申请人: 胡俏俊
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

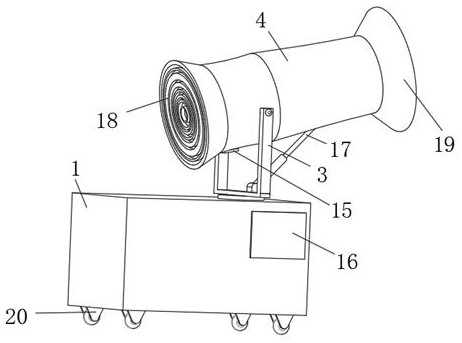

1.一种煤矿巷道降尘的雾炮机,包括箱体(1),其特征在于:

所述箱体(1)一表面转动连接有转轴(2);所述转轴(2)一端固定连接有安装架(3);所述安装架(3)相对表面之间绞接有炮筒(4);所述炮筒(4)内壁分别固定连接有风筒(5)和若干液压杆(6);所述风筒(5)一端固定连接有橡胶调节管(7);所述橡胶调节管(7)另一端固定连接有尾筒(8);所述风筒(5)内壁分别固定连接有风机(9)、喷水管(10)和阻水环(11);

所述风筒(5)周侧面连通有回流管(12);所述喷水管(10)周侧面连通有若干雾化喷头(13);

若干所述液压杆(6)远离炮筒(4)的一端均固定连接有施压环(14);

所述炮筒(4)周侧面固定连接有灰尘传感器(15);所述箱体(1)一表面固定连接有控制面板(16)。

2.根据权利要求1所述的一种煤矿巷道降尘的雾炮机,其特征在于,所述安装架(3)一表面固定连接有液压推杆(17);所述液压推杆(17)远离安装架(3)的一端与炮筒(4)铰接。

3.根据权利要求1所述的一种煤矿巷道降尘的雾炮机,其特征在于,所述炮筒(4)靠近风机(9)的一端固定连接有防护罩(18);所述炮筒(4)另一端固定连接有扩张环(19)。

4.根据权利要求1所述的一种煤矿巷道降尘的雾炮机,其特征在于,若干所述液压杆(6)在炮筒(4)内壁上呈圆周阵列分布;所述施压环(14)为弧形。

5.根据权利要求1所述的一种煤矿巷道降尘的雾炮机,其特征在于,所述箱体(1)内部固定设置有水箱、水泵和电机;所述转轴(2)周侧面通过齿轮与电机传动连接;所述喷水管(10)一端与水泵出水口连通;所述回流管(12)一端与水箱连通。

6.根据权利要求1所述的一种煤矿巷道降尘的雾炮机,其特征在于,所述喷水管(10)为网状;若干所述雾化喷头(13)在喷水管(10)一表面呈圆周整列分布;所述箱体(1)一表面固定连接有万向轮(20)。
