专利号: 2019105112006
申请人: 科希曼电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2025-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

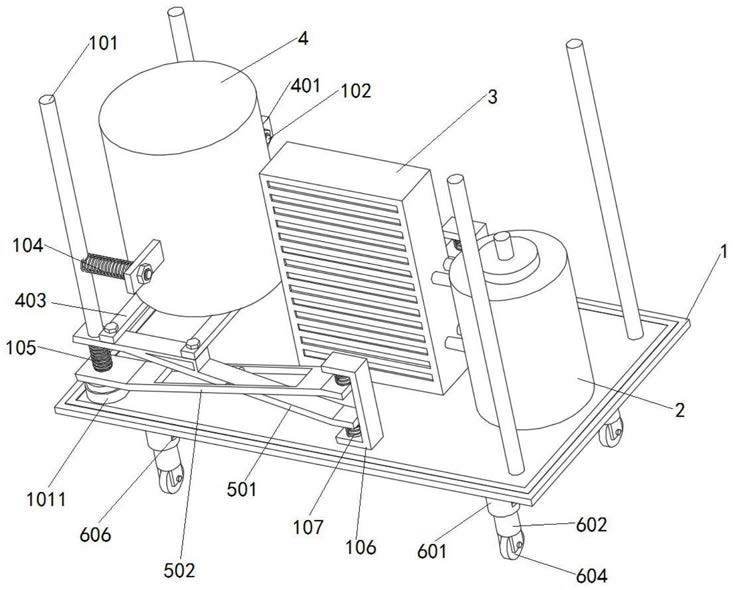

1.一种降噪空气源热泵,包括箱体(1)、高效罐(2)、蒸发器(3)和压缩机(4);其特征在于:还包括减震装置(5)和行走装置(6);

所述箱体(1)内底面设置有两对支撑杆(101);其中一对所述支撑杆(101)周侧面设置有横杆(102);所述横杆(102)周侧面开设有螺纹(103),并配合有螺母;所述横杆(102)周侧面配合有弹簧A(104);一对所述支撑杆(101)周侧面配合有弹簧B(105);所述箱体(1)内底面固定安装有一对U形板(106);一对所述U形板(106)一相对内表面均固定连接有弹簧C(107);

所述压缩机(4)周侧面设置有一对矩形板(401);一对所述矩形板(401)一表面均开设有第一螺纹孔(402);所述压缩机(4)下表面固定连接有一对矩形条(403);一对所述矩形条(403)一表面均开设有第二螺纹孔(404);

所述减震装置(5)包括活动板A(501);所述活动板A(501)转动连接有活动板B(502);

所述活动板A(501)为条形板结构;所述活动板A(501)一端设置有水平板(5011);所述活动板A(501)两侧面均开设有盲孔(5012);所述活动板A(501)另一端固定连接有L形板(5013);所述L形板(5013)上表面开设有第一滑孔(5014);所述L形板(5013)上表面开设有一对第三螺纹孔(5015),并配合有螺栓;

所述活动板B(502)两端均设置有横板(5021);一个所述横板(5021)上表面开设有第二滑孔(5022);所述活动板B(502)一端面开设有贯通槽(5023);所述贯通槽(5023)一相对内壁设置有转轴(5024);

所述箱体(1)内底面固定安装有蒸发器(3)和高效罐(2);一对所述支撑杆(101)周侧面配合有减震装置(5);所述减震装置(5)上表面固定安装有压缩机(4);所述箱体(1)下表面固定安装有行走装置(6);所述箱体(1)上表面配合有箱盖,并开设有出风口;所述出风口内壁固定安装有风扇;

一对所述矩形板(401)与弹簧A(104)配合;所述第一螺纹孔(402)内壁与横杆(102)螺纹连接;所述活动板A(501)与活动板B(502)之间配合有弹簧B(105);所述活动板A(501)与弹簧C(107)固定连接;所述活动板B(502)与弹簧C(107)固定连接。

2.根据权利要求1所述的一种降噪空气源热泵,其特征在于,所述箱体(1)内壁设置有吸音板。

3.根据权利要求1所述的一种降噪空气源热泵,其特征在于,所述支撑杆(101)周侧面安装有减震橡胶块(1011)。

4.根据权利要求1所述的一种降噪空气源热泵,其特征在于,所述行走装置(6)包括套筒(601);所述套筒(601)内底面固定连接有弹性组件;所述弹性组件一端固定连接有竖杆(602);所述竖杆(602)周侧面设置有一对滑块(603);所述竖杆(602)一端固定安装有轮子(604);所述竖杆(602)另一端开设有圆孔(605);所述套筒(601)内壁开设有一对条形孔(606);

所述弹性组件与圆孔(605)内底面固定连接;所述条形孔(606)内壁与滑块(603)滑动连接。
