专利号: 2019105106518
申请人: 科希曼电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2025-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

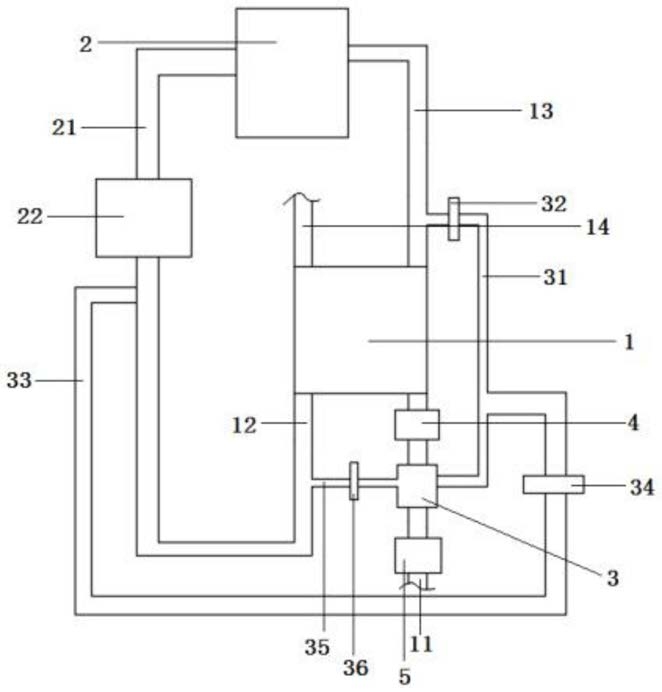

1.恒温加热型空气源热泵烘干机组,包括空气能热泵机组(1)和烘干机(2),其特征在于:所述空气能热泵机组(1)上设有冷媒进风口并于所述冷媒进风口上连通一进风管(11),所述进风管(11)上设有一空气加热套(3),所述进风管(11)的端口处还连接有一空气过滤装置(5),所述空气能热泵机组(1)上冷媒出风管(14);

所述空气能热泵机组(1)上设有热媒出风口和热媒进风口(12);

所述烘干机(2)上设有热风进口和废气出口;

所述热风进口与热媒出风口之间连通有一第一管道(13),所述废气出口和热媒进风口(12)之间连通有一第二管道(21);

所述进风管(11)的进风口设有一第一温度检测装置,所述空气能热泵机组(1)的冷媒进风口处设有一第二温度检测装置;所述进风管(11)内设有一第一气体流速检测装置;

所述空气能热泵机组(1)的热媒出风口处设有一第三温度检测装置,所述热媒进风口(12)处设有一第四温度检测装置,所述空气能热泵机组(1)的热媒出风口或热媒进风口(12)处设有一第二气体流速检测装置;

所述第一温度检测装置、第二温度检测装置、第四温度检测装置、第一气体流速检测装置、第二气体流速检测装置和第三温度检测装置均电性连接有一处理器;

所述第一管道(13)上设有一用于调节热风流速的第一流量调节装置,所述进风管(11)上设有用于调节冷媒进气流速的第二流量调节装置;

所述处理器的信号输出端分别与第二流量调节装置和第一流量调节装置相连接;

所述进风管(11)上还设有一冷却装置(4),所述冷却装置(4)与处理器连接;

所述第一管道(13)与空气加热套(3)之间连通有一加热气管(31),所述加热气管(31)上设有一第一电磁阀(32);所述空气加热套(3)和第二管道(21)之间连通有一排气管(35),所述排气管(35)上设有一第二电磁阀(36),所述第二管道(21)和加热气管(31)之间连通有一供气管(33),所述供气管(33)上设有一第三电磁阀(34);

其中,所述排气管(35)与第二管道(21)的连接处位于热媒进风口(12)和供气管(33)与第二管道(21)连接处之间;

所述第三电磁阀(34)、第一电磁阀(32)和第二电磁阀(36)均匀处理器相连接;所述第二管道(21)上设有一除尘器(22);

所述恒温加热型空气源热泵烘干机组的恒温控制方法包括:

步骤1、设置冷媒进风温度T1±N℃,设置热媒出风温度T2±M℃;

步骤2、启动空气能热泵机组,通过第一温度检测装置检测进风温度为T3,通过第二温度检测装置检测进风温度为T4,判断T3是否在T1±N℃内;若T3大于T1+N,则执行步骤3;若T3小于T1-N,则执行步骤4;

步骤3、启动冷却装置,通过处理器控制水泵的出水速度调节进风温度满足设定温度T1±N℃;

步骤4、打开第一电磁阀和第二电磁阀,利用空气加热套进行对进风管上的气体进行加热,当第二温度检测装置检测进风温度T4满足设定温度T1±N℃时,通过第四温度检测装置检测烘干机的进风温度T5,通过调整冷媒进风速度使得T5满足设定的T2±M℃。
