1.一种玻璃纤维立体增强轻质水泥条板，所述水泥条板是由复合浆料浇注模具形成，其两侧具有玻璃纤维网格布；其特征在于，所述复合浆料中含有不同长度的混合玻璃纤维；

所述混合玻璃纤维是由长度分别为0.5-1.5cm、1.6-2.5cm、2.6-3.5cm的玻璃纤维混合组成。

2.根据权利要求1所述玻璃纤维立体增强轻质水泥条板，其特征在于，所述复合浆料包括如下重量份数的原料：12-46份煤灰、0-12份珍珠岩、0.3-1份混合玻璃纤维、0-0.5份石墨烯、1-8份细沙、1-6份蛭石、1-5份陶粒、30-35份水、0.3-1.5份调节剂、0.1-0.4份微膨胀剂、

37.5-75份水泥；其中，所述混合玻璃纤维是由长度分别为0.5-1.5cm、1.6-2.5cm、2.6-

3.5cm的玻璃纤维按照3-6:1-5:1的质量比混合得到。

3.根据权利要求1或2所述玻璃纤维立体增强轻质水泥条板，其特征在于，所述复合浆料包括如下重量份数的原料：15-25份煤灰、1-3份珍珠岩、0.5-0.8份混合玻璃纤维、0.1-

0.2份石墨烯、4-7份细沙、2-4份蛭石、2-3份陶粒、31-33份水、0.5-0.8份调节剂、0.1-0.3份微膨胀剂、40-60份水泥；其中，所述混合玻璃纤维是由长度分别为0.8-1.2cm、1.8-2.2cm、

2.8-3.2cm的玻璃纤维按照3-4:2-3:1的质量比混合得到。

4.根据权利要求3所述玻璃纤维立体增强轻质水泥条板，其特征在于，所述调节剂包括如下重量份数的原料：10-15份三乙二醇二甲基丙烯酸酯、2-5份甲基丙烯酸月桂酯、5-8份三羟甲基丙烷三丙烯酸酯、5-10份丙二醇甲醚醋酸酯。

5.根据权利要求4所述玻璃纤维立体增强轻质水泥条板，其特征在于，所述调节剂包括如下重量份数的原料：12份三乙二醇二甲基丙烯酸酯、4份甲基丙烯酸月桂酯、6份三羟甲基丙烷三丙烯酸酯、7份丙二醇甲醚醋酸酯。

6.一种如权利要求1-5任一项所述玻璃纤维立体增强轻质水泥条板的加工工艺，其特征在于，包括如下步骤：(1)向水中放入混合玻璃纤维和石墨烯，于搅拌机中混合均匀；

(2)再依次向步骤(1)所述搅拌机中加入水泥、微膨胀剂、煤灰、珍珠岩、细沙、蛭石、陶粒、调节剂，常温下混合均匀即得到复合浆料；其中，每加入一种物料均需搅拌均匀后再加入下一物料；

(3)将玻璃纤维网格布装入模具的两侧，向模具中注入复合浆料，静置待其成型后拆除模具，得到初制水泥条板；

(4)对所述初制水泥条板进行养护，养护完毕后得到成品水泥条板。

7.根据权利要求6所述玻璃纤维立体增强轻质水泥条板的加工工艺，其特征在于，在步骤(2)中，所述珍珠岩经过如下预处理：将珍珠岩在650-700℃的环境下预热2-4分钟，再经过1120-1150℃高温火焰下灼烧3-5秒即可。

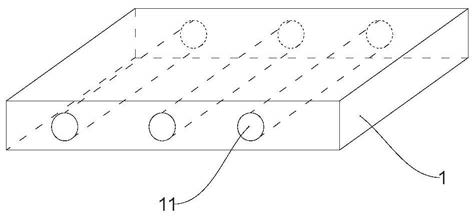

8.根据权利要求6所述玻璃纤维立体增强轻质水泥条板的加工工艺，其特征在于，在步骤(3)中，所述模具包括中空的长方体状模具本体、安装在所述模具本体上的盖体，所述盖体朝向所述模具本体内一侧上固定安装若干柱形造孔柱，所述造孔柱的底端可触碰到所述模具本体的内底面。

9.根据权利要求8所述玻璃纤维立体增强轻质水泥条板的加工工艺，其特征在于，所述模具本体的侧板为可拆卸侧板。

10.根据权利要求8所述玻璃纤维立体增强轻质水泥条板的加工工艺，其特征在于，所述盖体背离所述模具本体的一侧上设有拉手。
