专利号: 2019104869663
申请人: 解涛
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

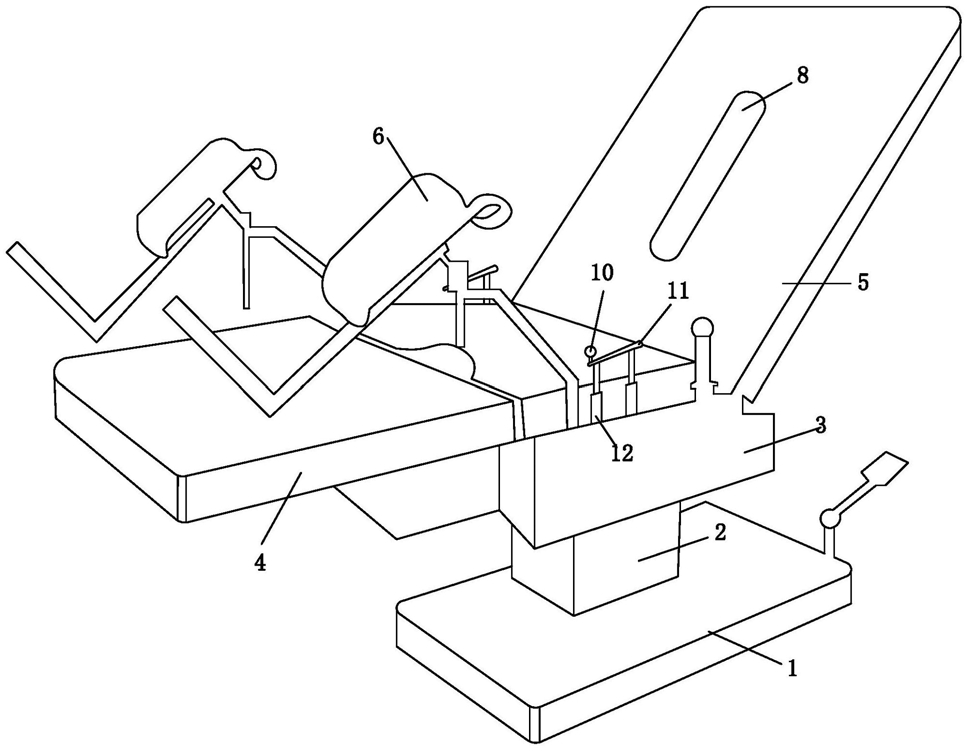

1.一种基于VR技术的神经外科手术床,其特征在于:包括底座(1)、支架(2)、床架(3)、床身(4)、床头(5)、腿架(6)、一号气缸(7)、操作孔(8)和X光扫描仪(9),所述底座(1)上方设有支架(2),支架(2)可调节高度;所述支架(2)上方固接有床架(3),床架(3)上方固接有床身(4);所述床身(4)一端铰接有床头(5),床身(4)另一端设有一对腿架(6),腿架(6)用于支撑产妇腿部;所述床头(5)中央开有操作孔(8),操作孔(8)用于麻醉师在产妇脊椎部位注射麻醉药;所述操作孔(8)两侧的床头(5)内部均设有一组一号气缸(7);所述床头(5)背部与操作孔(8)对应位置设有X光扫描仪(9),X光扫描仪(9)将实时扫描的数据通过电气连接传输给VR眼镜,并生成模拟手术场景;所述X光扫描仪(9)不影响医生通过操作孔(8)进行手术;底座(1)、支架(2)、床架(3)、床身(4)、床头(5)、腿架(6)、一号气缸(7)、操作孔(8)和X光扫描仪(9)之间相互配合,使床头(5)表面适应并紧贴产妇脊椎,便于手术前麻醉师精确麻醉。

2.根据权利要求1所述的一种基于VR技术的神经外科手术床,其特征在于:所述腿架(6)与床头(5)之间设有内部空心的减压气囊(10),减压气囊(10)与床身(4)固接,减压气囊(10)为弹性橡胶制造;减压气囊(10)用于产妇生产婴儿时手部握持,产妇通过抓紧减压气囊(10)转移注意力,缓解疼痛感。

3.根据权利要求2所述的一种基于VR技术的神经外科手术床,其特征在于:所述减压气囊(10)远离腿架(6)的一侧设有扶手(11),扶手(11)用于支撑产妇手臂和肘部,增加产妇着力点;所述扶手(11)通过一组二号气缸(12)固定在床身(4)上;所述二号气缸(12)底部与床身(4)固接,二号气缸(12)的顶部与扶手(11)铰接;所述减压气囊(10)通过打气管(13)与二号气缸(12)连通;减压气囊(10)配合扶手(11)和二号气缸(12),在产妇握紧减压气囊(10)时升起扶手(11),增强手臂支撑,使产妇更加顺利生产。

4.根据权利要求3所述的一种基于VR技术的神经外科手术床,其特征在于:所述减压气囊(10)外层设有吸水性较好的布料层(14),布料层(14)用于吸收产妇生产婴儿时手部用力产生的汗水;所述减压气囊(10)内设有环形的气道(15),减压气囊(10)表面均匀开设有一组通气孔(16);所述通气孔(16)一端贯穿布料层(14)与外部连通,另一端与气道(15)连通;

所述气道(15)下方设有L形连接管(17),气道(15)与L形连接管(17)连通;所述L形连接管(17)底部管体外周套有吹气管(18),所述吹气管(18)内径大于L形连接管(17)底部管体外径;所述吹气管(18)一端与打气管(13)连通,另一端与外部空气连通;布料层(14)、通气孔(16)、气道(15)、L形连接管(17)、打气管(13)和吹气管(18)之间相互配合,吸收产妇手上的汗液,并将汗液经由L形连接管(17)排出,防止污染无菌手术室。

5.根据权利要求3所述的一种基于VR技术的神经外科手术床,其特征在于:所述扶手(11)包括连板(19)和硅胶层(20),所述扶手(11)下层为一组头尾铰接的连板(19),所述连板(19)由聚乙烯塑料制成,便于清洗和消毒;所述连板(19)与二号气缸(12)的活塞杆铰接;

所述扶手(11)上层为亲肤的硅胶层(20),硅胶层(20)能提供舒适的触感,同时也便于杀菌消毒,保证手术床的无菌环境。

6.根据权利要求5所述的一种基于VR技术的神经外科手术床,其特征在于:所述硅胶层(20)中设有心率监测计(21),心率监测计(21)可以实时监测产妇心跳速度和心率波动,辅助医生更好的进行手术。
