专利号: 2019104739000
申请人: 赵华勇
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

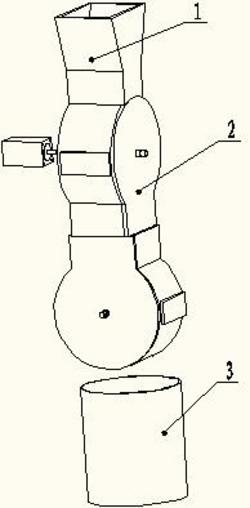

1.一种医疗用中草药切碎设备,其特征在于:包括料斗、切碎机构、成品仓和机架;所述的料斗固连在机架上,料斗上有料斗容腔和料斗出口;所述的切碎机构位于料斗的下方;所述的成品仓安放在机架上,并且位于切碎机构下方;所述的切碎机构包括电机一、固定板一、转轴一、切刀一、固定板二、切刀二、转轴二、转轮一、转轮二和转轴二动力机构;所述的电机一固连在机架上,电机一的轴与转轴一固连;所述的转轴一与机架形成一转动副;所述的转轮一固连在转轴一上,转轮一上均匀分布着缺口一,转轮一上还有槽孔一;所述的固定板一固连在机架上,固定板一上有盖板一和容腔一,转轮一安置在容腔一内,容腔一上有进口一、刀孔一和出口一,进口一位于料斗出口的正下方;所述的切刀一固连在固定板一上,并且位于刀孔一处,切刀一上有刀片一,刀片一位于容腔一内,并且刀片一也位于槽孔一内;所述的转轴二与机架形成一转动副;所述的转轮二固连在转轴二上,转轮二上均匀分布着缺口二,转轮二上还有槽孔二;所述的固定板二固连在机架上,固定板二上有盖板二和容腔二,转轮二安置在容腔二内,容腔二上有进口二、刀孔二和出口二,进口二位于固定板一的出口一的正下方;所述的切刀二固连在固定板二上,并且位于刀孔二处,切刀二上有刀片二,刀片二位于容腔二内,并且刀片二也位于槽孔二内;所述的转轴二动力机构的功能为提供转轴二转动的动力;所述的成品仓位于出口二的下方;缺口一在容腔一内转动,在进口一处进料,在出口一处下料,与固定板一其它位置间隙配合;缺口二在容腔二内转动,在进口二处进料,在出口二处下料,与固定板二其它位置间隙配合;并且转轮一和转轮二转速相同,起始时一缺口一位于出口一处时一缺口二位于进口二处,则每次缺口一位于出口一处时都有缺口二位于进口二处接受缺口一处中草药,由缺口一掉入至缺口二的中草药方位不变,但经过的切刀一和切刀二两者的方位垂直,能更全面的切碎中草药。

2.根据权利要求1所述的一种医疗用中草药切碎设备,其特征在于:所述转轴二动力机构包括电机二;所述的电机二固连在机架上,电机二的轴与转轴二固连。

3.根据权利要求1所述的一种医疗用中草药切碎设备,其特征在于:所述转轴二动力机构包括链轮一、链条、链轮二、中间轴一、锥齿轮一和锥齿轮二;所述的链轮一固连在转轴一上,链轮二固连在中间轴一上,中间轴一与机架形成转动副,链条安置在链轮一和链轮二上,链轮一、链条和链轮二形成链轮链条传动机构,锥齿轮一固连在中间轴一上,锥齿轮二固连在转轴二上,锥齿轮一和锥齿轮二之间啮合形成锥齿轮啮合传动机构。

4.根据权利要求1所述的一种医疗用中草药切碎设备,其特征在于:所述转轴二动力机构包括锥齿轮三、锥齿轮四、中间轴二、蜗杆和蜗轮;所述的锥齿轮三固连在转轴一上,锥齿轮四固连在中间轴二上,锥齿轮三和锥齿轮四之间啮合形成锥齿轮啮合传动机构,中间轴二与机架形成转动副,蜗杆固连在中间轴二上,蜗轮固连在转轴二上,蜗杆和蜗轮之间啮合形成蜗轮蜗杆啮合传动机构。
