专利号: 2019104640974
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

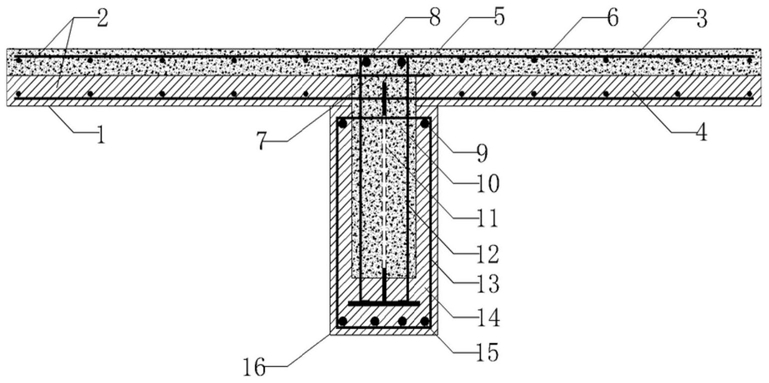

1.一种部分预制装配蜂窝型钢混凝土梁-板结构体系,其特征在于,包括板体结构(1)和梁体结构(16),所述梁体结构(16)内部具有预制混凝土梁体U型凹槽(14),所述板体结构(1)包括下部预制混凝土叠合板(4),所述下部预制混凝土叠合板(4)吊装在所述预制混凝土梁体U型凹槽(14)上,所述预制混凝土梁体U型凹槽(14)与所述下部预制混凝土叠合板(4)在连接区通过现浇混凝土(7)浇筑为整体;其中,在所述连接区上方浇筑成形后形成了上部现浇混凝土楼板(3),在所述连接区下方浇筑成形后形成了现浇混凝土梁体(10);

所述下部预制混凝土叠合板(4)上布设有板端附加钢筋(5),所述预制混凝土梁体U型凹槽(14)中间预埋有钢骨架(17),所述钢骨架(17)包括布设在所述预制混凝土梁体U型凹槽(14)上的腹板开孔蜂窝型钢(11)、箍筋I(12)、箍筋II(13)、上部纵筋(8)、中部纵筋(9)和下部纵筋(15);所述箍筋I(12)与所述上部纵筋(8)和腹板开孔蜂窝型钢(11)连接,所述箍筋II(13)穿过所述腹板开孔蜂窝型钢(11)的腹板与所述中部纵筋(9)和下部纵筋(15)连接;其中,所述腹板开孔蜂窝型钢(11)将上翼缘切除且在腹板上按一定间距开设有正六边形孔洞。

2.如权利要求1所述的一种部分预制装配蜂窝型钢混凝土梁-板结构体系,其特征在于,所述上部纵筋(8)预埋在所述现浇混凝土(7)中,所述中部纵筋(9)预埋在所述预制混凝土梁体U型凹槽(14)上部,所述下部纵筋(15)预埋在所述预制混凝土梁体U型凹槽(14)底部;所述箍筋I(12)的上端与所述上部纵筋(8)绑扎,所述箍筋I(12)的下端焊接在所述腹板开孔蜂窝型钢(11)下翼缘的上表面;所述箍筋II(13)穿过所述正六边形孔洞并与所述中部纵筋(9)和下部纵筋(15)绑扎。

3.如权利要求1所述的一种部分预制装配蜂窝型钢混凝土梁-板结构体系,其特征在于,所述板端附加钢筋(5)按一定间距垂直布置在所述下部预制混凝土叠合板(4)与所述连接区的上部边缘,并且裸露在外。

4.如权利要求1所述的一种部分预制装配蜂窝型钢混凝土梁-板结构体系,其特征在于,所述下部预制混凝土叠合板(4)内布设有抗剪构造钢筋(18)和U型预埋钢筋(19),所述下部预制混凝土叠合板(4)与所述上部现浇混凝土楼板(3)通过抗剪构造钢筋(18)与U型预埋钢筋(19)刚性连接。

5.如权利要求4所述的一种部分预制装配蜂窝型钢混凝土梁-板结构体系,其特征在于,所述抗剪构造钢筋(18)的一端部穿过所述下部预制混凝土叠合板(4)的板体并裸露在外;所述U型预埋钢筋(19)的端部延伸至所述下部预制混凝土叠合板(4)的侧端,所述下部预制混凝土叠合板(4)的侧端开设有斜向的45度坡口,所述U型预埋钢筋(19)的端部穿过所述45度坡口并裸露在外。

6.如权利要求4所述的一种部分预制装配蜂窝型钢混凝土梁-板结构体系,其特征在于,所述抗剪构造钢筋(18)是半椭圆形状,所述抗剪构造钢筋(18)布设在所述下部预制混凝土叠合板(4)两端距支座1/4板跨范围内。
