专利号: 201910461546X
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

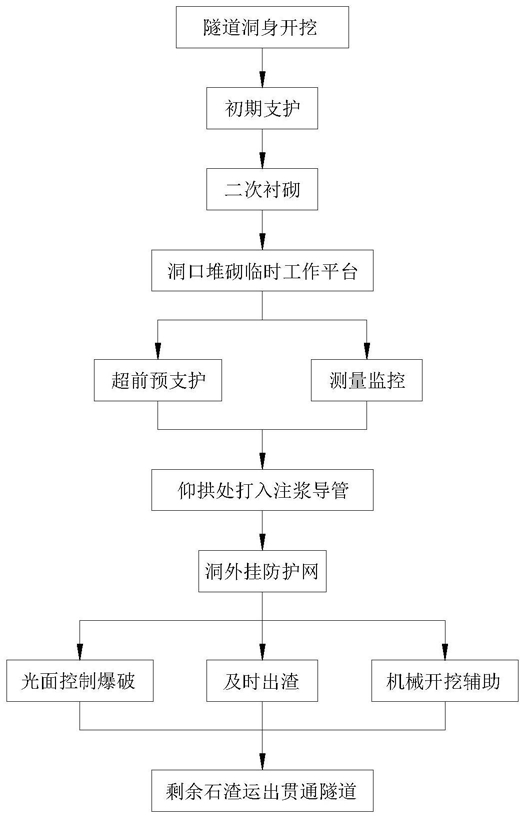

1.一种山岭隧道出洞的施工方法,其特征在于,包括如下步骤:步骤一、开挖洞身至出洞口时,掌子面暂停向前掘进,将洞身开挖产生的石渣堆积形成简易工作平台,简易工作平台与待开挖的围岩面之间具有间隙;

步骤二、在开挖掌子面顶部设置管棚支护,管棚支护与出洞口之间距离等于洞身的直径,管棚支护的钢管朝向出洞口的方向斜向上倾斜设置;

步骤三、在仰拱的底部设置注浆导管,注浆导管的轴线与隧道的轴线相平行,注浆导管伸出山岭边坡外,山岭边坡外部设置防护网,防护网一端固定在注浆导管上,防护网的高度较洞身的高度高;

步骤四、光面爆破施工

A、通过垂直楔形掏槽形成临空面,垂直楔形掏槽的孔径、炮眼排距和孔深根据围岩类别设定;

B、根据实际围岩情况、开挖断面、爆破器材、施工难度进行爆破设计;

C、爆破时采用多次少量的方式,由上至下进行爆破施工,由于掌子面具有倾斜度,爆破后形成出渣漏斗;

D、通过机械开挖的方式开挖爆破范围内剩余岩体,贯通掌子面,开挖时,隧道的横断面方向按照先两边再中间的开挖顺序,垂直方向按照自上而下的开挖顺序;

E、由于爆破开挖产生新的石渣,将开挖产生的新的石渣堆积形成新的简易工作平台,利用新的简易工作平台作初期支护,将之前的简易工作平台中不需要的石渣由进洞口运出;

F、采用A-E的方法循环作业,直至完成掌子面的开挖;

步骤五、掌子面完成开挖后,将隧道内剩余石渣全部由进洞口运出,完成出洞。

2.根据权利要求1所述的山岭隧道出洞的施工方法,其特征在于:步骤一中,开挖洞身距离出洞口为4-8m时,暂停向前掘进。

3.根据权利要求1所述的山岭隧道出洞的施工方法,其特征在于:步骤一中,简易工作平台为梯形体状。

4.根据权利要求1所述的山岭隧道出洞的施工方法,其特征在于:步骤二中,管棚支护的钢管直径为96mm。

5.根据权利要求1所述的山岭隧道出洞的施工方法,其特征在于:步骤三中,注浆导管伸出山岭边坡外的距离为2m。

6.根据权利要求1所述的山岭隧道出洞的施工方法,其特征在于:步骤四中,采用缩短或错开炮眼,控制总炸药量的方法,以减少对周边围岩的扰动。

7.根据权利要求1所述的山岭隧道出洞的施工方法,其特征在于:隧道采用锚杆支护方式。
