专利号: 2019104544252
申请人: 温州国军机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

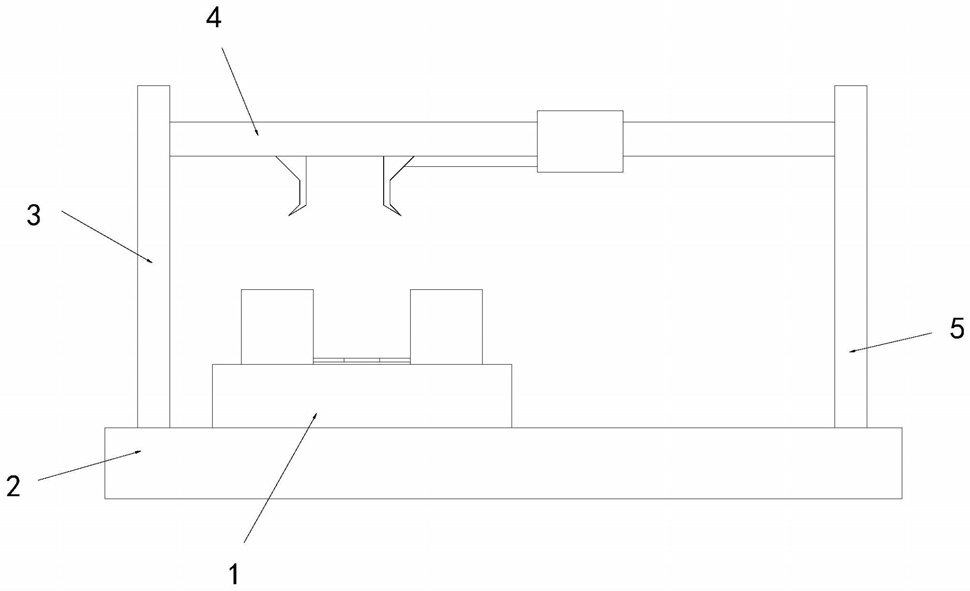

1.一种轴承内径自动测量装置,其特征在于:其结构包括固定装置(1)、底座(2)、第一升降轨道(3)、卡尺(4)、第二升降轨道(5),所述底座(2)顶面左右两侧分别于第一升降轨道(3)、第二升降轨道(5)垂直连接,所述卡尺(4)设在底座(2)上方,所述底座(2)与卡尺(4)相互平行,所述卡尺(4)的两端分别与第一升降轨道(3)、第二升降轨道(5)相连接,所述固定装置(1)安装在底座(2)上;所述固定装置(1)包括移动装置(6)、第一夹具(7)、第二夹具(8)、内环固定器(9),所述移动装置(6)固定安装在底座(2)上,所述移动装置(6)中间两侧分别连接有第一夹具(7)、第二夹具(8),所述第一夹具(7)上设有内环固定器(9),所述移动装置(6)包括电机(6a)、轨道(6b)、螺母(6c)、丝杠(6d),所述轨道(6b)内部安装有丝杠(6d),所述丝杠(6d)一端贯穿轨道(6b)与电机(6a)相连接,所述丝杠(6d)上设有2个螺母(6c);所述丝杠(6d)左右两半的螺纹相反,2个螺母(6c)分别与左右两半的螺纹相配合,2个螺母(6c)分别与第一夹具(7)、第二夹具(8)相连接;所述第一夹具(7)包括直角板(7a)、通孔(7b)、支撑杆(7c)、伸缩杆(7d),所述直角板(7a)的底部中间连接有伸缩杆(7d),所述伸缩杆(7d)尾部安装有内环固定器(9),所述伸缩杆(7d)的走向与直角板(7a)的中线走向一致,所述伸缩杆(7d)的两侧分别设有与之相平行的支撑杆(7c),所述支撑杆(7c)与直角板(7a)底部相连接,所述直角板(7a)底部开设有通孔(7b)并设在2个支撑杆(7c)中间;内环固定器(9)包括接电装置(9a)、柱体(9b),所述柱体(9b)内部安装有接电装置(9a),所述柱体(9b)包括筒体(b1)、铁芯(b2)、线圈(b3),所述接电装置(9a) 包括弹簧座(a1)、推杆(a2)、弹力板(a3)、弹簧(a4)、动触片(a5)、电源(a6)、静触片(a7)、支杆(a8),所述动触片(a5)与静触片(a7)设在铁芯(b2)顶部且两者相平行,所述静触片(a7)通过支杆(a8)连接在筒体(b1)内壁,所述静触片(a7)通过电源(a6)与线圈(b3)相连接,所述动触片(a5)与贯穿筒体(b1)的推杆(a2)相连接,所述弹簧座(a1)设在动触片(a5)背面并固定在铁芯(b2)顶部,所述弹力板(a3)设在弹簧座(a1)侧面并与推杆(a2)相连接,所述弹力板(a3)与弹簧座(a1)之间设有弹簧(a4),所述动触片(a5)与线圈(b3)相连接;

在使用时,将内环固定器(9)套在偏心轴承的内径中,偏心轴承则放置在支撑杆(7c)上,电机(6a)驱动丝杠(6d)旋转,使两侧相反螺纹的螺母(6c)能够同时向中间移动,带动第一夹具(7)、第二夹具(8)向中间靠拢从而将轴承夹住,伸缩杆(7d)向外移动带动内环固定器(9)向外移动,使内环固定器(9)带着内径向第一夹具(7方向移动,使轴承内圈与外圈的最小距离与伸缩杆(7d)一致,随着内环固定器(9)的移动,推杆(a2)在会被轴承内圈的顶住向内缩,从而使动触片(a5)、静触片(a7)接触进行通电,筒体(b1)产生磁场能够对轴承内圈进行磁吸,然后卡尺(4)下降对轴承内径进行测量。
