专利号: 2019104402393
申请人: 声望(上海)文化传播有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

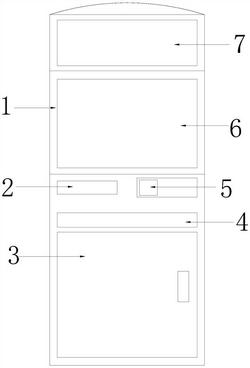

1.一种基于区块链的影院3D影片售票取票一体机,其结构包括机体(1)、取票口(2)、门板(3)、3D眼镜发放装置(4)、二维码扫描处(5)、触摸屏(6)、广告显示屏(7),其特征在于:所述机体(1)从上自下依次内嵌有广告显示屏(7)、触摸屏(6),所述触摸屏(6)下设取票口(2)、二维码扫描处(5),所述机体(1)还连接有门板(3),3D眼镜发放装置(4),所述3D眼镜发放装置(4)包括有3D眼镜发放机构(40)、取镜机构(41)、3D眼镜(42),所述3D眼镜发放机构(40)布列有三组及以上且均放置有3D眼镜(42),所述3D眼镜发放机构(40)前置取镜机构(41),所述3D眼镜发放机构(40)、取镜机构(41)均与机体(1)相连接,所述3D眼镜发放机构(40)包括有旋转机构(a)、3D眼镜推出机构(b)、置镜机构(c),所述置镜机构(c)布设有两个且均与旋转机构(a)连接,所述置镜机构(c)后设3D眼镜推出机构(b),所述旋转机构(a)、3D眼镜推出机构(b)、置镜机构(c)均与机体(1)连接,所述旋转机构(a)包括有联动轴(a1)、皮带(a2)、联动轮(a3)、静音电机(a4)、主动齿轮(a5)、从动齿轮(a6),所述静音电机(a4)上装有与从动齿轮(a6)配合的主动齿轮(a5),所述主动齿轮(a5)与从动齿轮(a6)均各自安装有联动轴(a1),所述联动轴(a1)均设有联动轮(a3),所述联动轮(a3)均通过皮带(a2)与置镜机构(c)连接,所述静音电机(a4)、联动轴(a1)均与机体(1)相连,所述3D眼镜推出机构(b)包括有液压缸(b1)、推动块(b2),所述液压缸(b1)的液压杆垂直连接于推动块(b2)的内侧中心,所述推动块(b2)位于3D眼镜(42)的正后方,所述液压缸(b1)机械连接于机体(1),所述3D眼镜推出机构(b)的设置在于能够将3D眼镜(42)推出,使3D眼镜(42)出境,所述置镜机构(c)包括有分隔块(c1)、传动带(c2)、转辊(c3)、支轴(c4)、从动轮(c5),所述传动带(c2)的外表面上均布有呈等距式设置的分隔块(c1),所述传动带(c2)两内端均设置有转辊(c3),所述转辊(c3)中心均垂直连接有支轴(c4),底部的支轴(c4)过度配合有从动轮(c5),所述从动轮(c5)与皮带(a2)进行传动连接,所述支轴(c4)通过轴承座连接于机体(1),所述传动带(c2)与分隔块(c1)的结合设置便于3D眼镜(42)的放置,同时能够在3D眼镜(42)出镜后上移一个单位,便于下次出票时出镜,所述取镜机构(41)包括有导向板、限位板(411)、取镜盒(412),所述取镜盒(412)连接有导向板,所述导向板布设有三个及以上且两侧均固定有限位板(411),所述限位板(411)的设置对3D眼镜(42)起到限位的作用,防止3D眼镜(42)出境时滑落偏位,所述取镜盒(412)包括有取镜槽(413)、盒体(414)、海绵(415),所述盒体(414)呈U型结构设置且开设有取镜槽(413),所述取镜槽(413)内置有与盒体(414)固定连接的海绵(415),所述盒体(414)朝向机体(1)的一面与导向板连接,且两者的连接处为顺滑连接,所述海绵(415)的设置在于对3D眼镜(42)起到保护作用,防止3D眼镜(42)镜面受刮受损,也具减震的功能,防止3D眼镜(42)脱离取镜槽(413)。

2.根据权利要求1所述的一种基于区块链的影院3D影片售票取票一体机,其特征在于:通过在触摸屏(6)上进行自助购票取票,或者通过验证码输入、二维码扫描进行取票,购票、取票数据将记入于区块链,3D电影票出票的同时,一票一镜制,故系统会自行驱动3D眼镜发放装置(4)进行3D眼镜出镜,3D电影票可在取票口(2)拿取,3D眼镜可从取镜槽(413)拿取,可通过门板(3)增添3D眼镜;3D眼镜发放装置(4)具体出镜为:3D电影票出票时,系统控制液压缸(b1)通过液压杆将推动块(b2)外伸,因推动块(b2)的宽度小于相邻两块分隔块(c1)的垂直间距,故便于将3D眼镜(42)推出,推出后3D眼镜推出机构复位,推出的3D眼镜(42)在导向板的导向作用下滑落于取镜槽(413),海绵(415)的设置在于对3D眼镜(42)起到保护作用,防止3D眼镜(42)镜面受刮受损,也具减震的功能,防止3D眼镜(42)脱离取镜槽(413),导向板呈倾斜且表面光滑设置,在于能够减少3D眼镜(42)外包装袋与导向板的摩擦系数,更利于3D眼镜(42)快速顺势滑落,3D眼镜(42出境后,静音电机(a4)运作,使得主动齿轮(a5)旋转的同时带动从动齿轮(a6)旋转,从而通过联动轴(a1)、联动轮(a3)、皮带(a2)使从动轮(c5)跟着旋转,使支轴(c4)、转辊(c3)旋转,从而一条传动带(c2)逆时针旋转,另一条传动带(c2)顺时针旋转,进而使分隔块(c1)上升一个单位,即待出镜的3D眼镜(42)上移到3D眼镜推出机构(b)正前方,便于下次出票时出镜。
