专利号: 201910439828X
申请人: 王锐
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-06-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

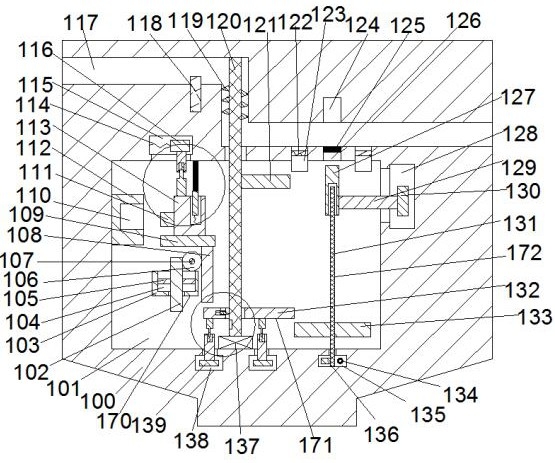

1.一种智能家居互联控制系统,包括马桶,其特征在于:所述马桶内设置有一工作空间,所述工作空间上侧设置有一弯曲管道,所述工作空间内设置有一循环机构,所述循环机构包括螺旋块,所述螺旋块的转动可带动所述弯曲管道内水流动,所述循环机构左侧设置有一升温机构,所述升温机构包括温度槽与导电块,所述温度槽内液体降温收缩可带动所述升温机构向上运动,所述升温机构还包括推动杆与半齿块,所述推动杆转动可带动向上运动至一定位置的导电块反复运动,所述升温机构还包括插座、插头与电热块,所述插头向左运动与所述插座接触时可使所述电热块通电加热所述弯曲管道内水,所述循环机构右侧设置有一降温机构,所述降温机构包括传动齿轮、螺纹杆与螺纹块,所述螺纹块与所述螺纹杆螺纹配合传动,所述半齿块下降至与传动齿轮啮合时可带动所述螺纹块先上升关闭所述弯曲管道内水循环并从自来水管导入冷水,然后自动恢复弯曲管道内水循环,持续工作降温,所述温度槽内液体受热膨胀可带动所述半齿块下降,所述循环机构还包括驱动轴与被压缩的压力弹簧,所述半齿块下降至一定位置,所述压力弹簧可复位,使得所述驱动轴带所述半齿块转动,所述降温机构还包括环形弹簧,所述环形弹簧可带动降温机构旋转后的复位。

2.根据权利要求1所述的一种智能家居互联控制系统,其特征在于:所述升温机构包括温度杆,所述工作空间后端壁固定连接有一温度块,所述温度块上端面内设置有一上端壁连通所述工作空间的温度槽,所述温度槽内滑动连接有一温度板,所述温度板内固定连接有一上下端贯穿所述温度槽上下端壁的温度杆,所述温度杆右侧设置有一后端与所述工作空间后端壁转动连接的定位轴,所述定位轴上固定连接有一左端与所述温度杆右端面啮合传动连接的中间齿轮,所述工作空间后端壁内设置有一前端壁连通所述工作空间的移动槽,所述移动槽内滑动连接有一移动块,所述移动块前端面固定连接有一前端贯穿所述移动槽前端壁且位于所述工作空间内的移动杆,所述移动杆前端固定连接有一左端面与所述中间齿轮右端啮合传动连接的升降杆,所述工作空间左端壁固定连接有一U型块,所述U型块右端面内设置有一右端壁连通所述工作空间的插座,所述工作空间上端壁内设置有一下端壁连通所述工作空间的弹性槽;其中,所述弹性槽左端壁固定连接有一弹性弹簧,所述弹性弹簧右端固定连接有一与所述弹性槽滑动连接的弹性块,所述弹性块下端面固定连接有一下端贯穿所述弹性槽下端壁且位于所述工作空间内的弹性杆,所述弹性杆下端面内设置有一下端壁连通所述工作空间的支撑槽,所述支撑槽下侧设置有一支撑杆,所述支撑杆上端贯穿所述支撑槽下端壁且位于所述支撑槽内,所述支撑杆上端固定连接有一上端与所述支撑槽上端壁固定连接的支撑弹簧,所述支撑杆下端固定连接有一导电块,所述导电块左端面固定连接有一插头,所述导电块上端面内设置有一上端壁连通所述工作空间的伸缩槽,所述伸缩槽下端壁固定连接有一伸缩弹簧,所述伸缩弹簧上端固定连接有一上端贯穿所述伸缩槽上端壁且位于所述工作空间内的伸缩块,所述导电块下端面固定连接有一导向板,所述驱动轴左侧弯曲管道内设置有一电热块,所述电热块与所述导电块上端面通过电线固定连接。

3.根据权利要求1所述的一种智能家居互联控制系统,其特征在于:所述循环机构包括驱动轴,所述工作空间下端壁固定连接有一驱动电机,所述驱动电机上端面动力连接有一上端贯穿所述工作空间上端壁与所述弯曲管道下端壁且与所述弯曲管道上端壁转动连接的驱动轴,所述位于弯曲管道内驱动轴上固定连接有一螺旋块,所述位于工作空间内的驱动轴左端面内设置有一左端壁连通所述工作空间的传动槽,所述工作空间下端壁内以驱动电机中心设置有一环槽,所述环槽内左右对称滑动连接有一弧形块,所述弧形块上端面固定连接有一上端贯穿所述环槽上端壁且位于所述工作空间内的弧形杆,所述弧形杆上端面内设置有一上端壁连通所述工作空间的导向槽,所述弧形杆上侧设置有一配合杆,所述配合杆下端贯穿所述导向槽上端壁且位于所述导向槽内,所述配合杆下端固定连接有一下端与所述导向槽下端壁固定连接的配合弹簧,所述左右侧配合杆上端共同固定连接有一半齿块,所述半齿块内设置有一上下端壁连通所述工作空间的圆柱槽,所述驱动轴上端贯穿所述圆柱槽上下端壁,所述圆柱槽左端壁内设置有一右端壁连通所述圆柱槽的单向槽,所述单向槽左端壁固定连接有一压力弹簧,所述压力弹簧右端固定连接有一右端贯穿所述单向槽右端壁且位于所述圆柱槽内的梯形块,所述半齿块上侧设置有一与驱动轴固定连接的推动杆。

4.根据权利要求3所述的一种智能家居互联控制系统,其特征在于:所述降温机构包括传动齿轮,所述环槽右端壁内设置有一扭矩槽,所述扭矩槽下端壁转动连接有一上端贯穿所述扭矩槽上端壁与所述工作空间下端壁且位于所述工作空间内的螺纹杆,所述位于扭矩槽内的工作空间上固定连接有一扭矩块,所述扭矩块与所述扭矩槽间设置有一环形弹簧,所述位于工作空间内的螺纹杆上固定连接有一传动齿轮,所述工作空间右端壁内设置有一左端壁连通所述工作空间的挪动槽,所述挪动槽内滑动连接有一挪动块,所述挪动块左端面固定连接有一左端贯穿所述挪动槽左端壁且位于所述工作空间内的挪动杆,所述挪动杆左端固定连接有一与所述螺纹杆螺纹配合连接的螺纹块,所述驱动轴右侧弯曲管道上端壁内设置有一下端壁连通所述弯曲管道的延伸槽,所述驱动轴右侧弯曲管道下端壁设置有一连通所述弯曲管道与所述工作空间的推出槽,所述推出槽内设置有一弹性膜,所述推出槽左右端壁内对称设置有一连通自来水管的进水管道,所述进水管道内设置有一单向阀。

5.根据权利要求1所述的一种智能家居互联控制系统,其特征在于:所述升温机构,降温机构及所述循环机构均可通过程序控制,而使用人员可通过移动终端对温度进行控制。
