1.一种用于吸附水体中Cu(II)离子的硅锰改性生物炭复合材料，其制备方法包括以下步骤：

1) 将洗净晾干的玉米秸秆BM破碎并研磨成粉末，过100目筛，保存于广口瓶中密封备用；

2) 将步骤1)制备的BM粉末悬浮分散在硅酸钠溶液中，常温搅拌12 h，使硅酸钠充分负载至玉米秸秆上；抽滤，将固体洗至中性，于真空干燥箱中80 ℃烘干，研磨后得到硅处理过的玉米秸秆Si‑BM；

3) 将步骤2)制备的Si‑BM悬浮分散在锰的盐溶液中，常温搅拌1 h；再缓慢滴加0.2 mol/L的氢氧化钠溶液使锰的氢氧化物悬浮胶体析出，至pH为8 9时停止滴加，常温搅拌直~至静置后不出现分层；抽滤，将固体洗至中性，于真空干燥箱中80 ℃烘干，制得硅锰处理过的玉米秸秆Si/Mn‑BM；

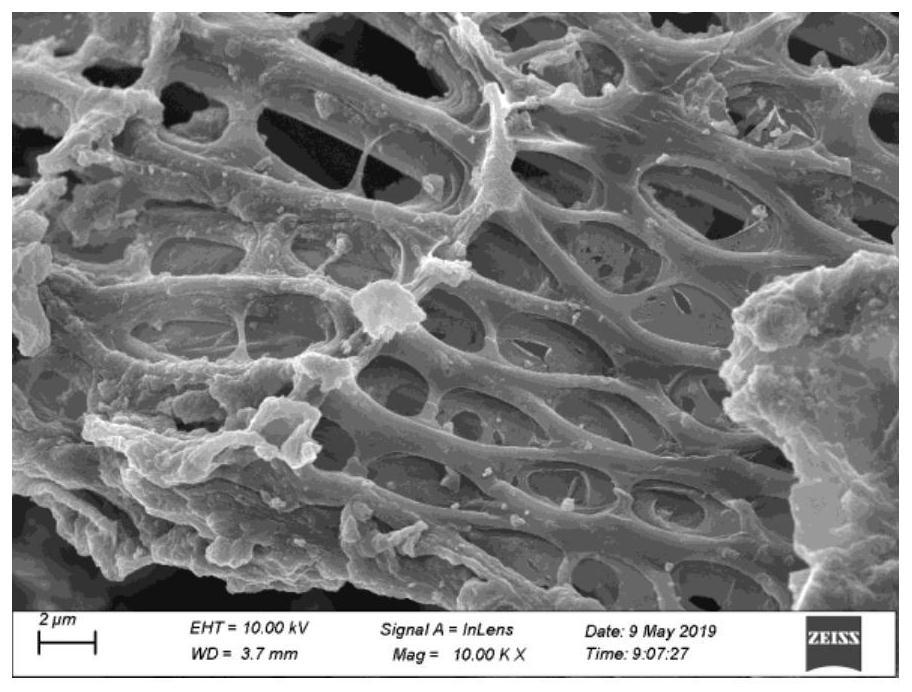

4) 将步骤4)制备的Si/Mn‑BM于真空管式高温烧结炉中，在N2气氛下以2~3 ℃/min的速率升温至400 600 ℃裂解2 h，冷却至室温后进行研磨过筛，制得硅锰改性的生物炭复合材~料Si/Mn‑BC。

2.如权利要求1所述的用于吸附水体中Cu(II)离子的硅锰改性生物炭复合材料，其特征在于，所述步骤2)中BM粉末与硅酸钠的质量比为(4 6):1，硅酸钠溶液的浓度为0.1 0.15 ~ ~mol/L。

3.如权利要求1所述的用于吸附水体中Cu(II)离子的硅锰改性生物炭复合材料，其特征在于，所述步骤3)中Si‑BM与锰的氢氧化物悬浮胶体的质量比为(4 6):1，锰的盐溶液的~浓度为0.018 0.02 mol/L。

~

4.如权利要求1‑3任一所述的用于吸附水体中Cu(II)离子的硅锰改性生物炭复合材料，其特征在于，所述步骤4)制得的硅锰改性的生物炭复合材料的目数为50 100目。

~
