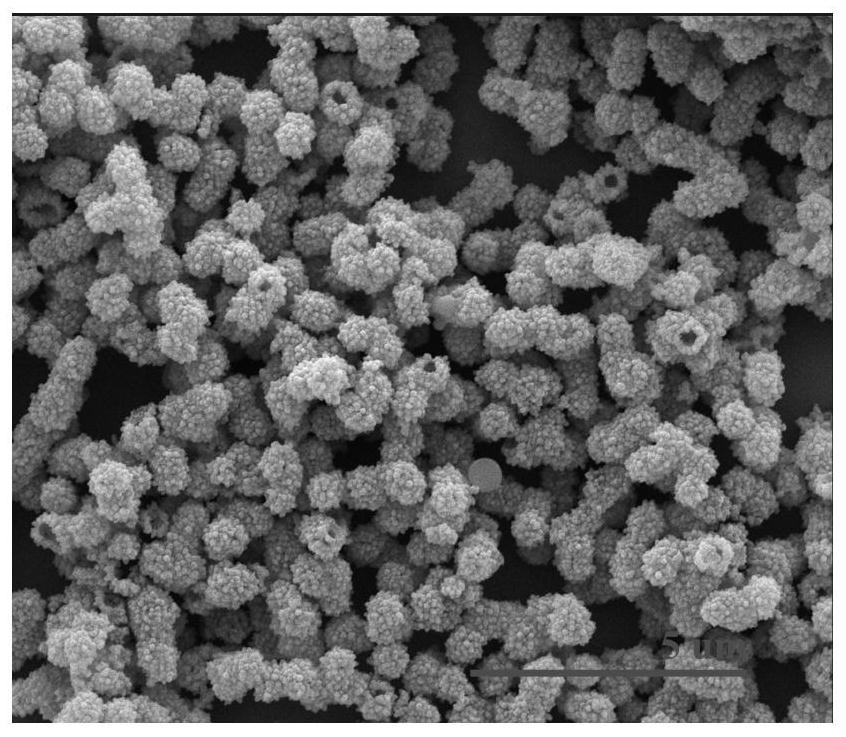

1.一种空心球结构FeS2纳米材料的制备方法，其特征是，将九水合硝酸铁Fe(NO3)3·

9H2O和草酸H2C2O4·2H2O按摩尔比1:2‑6溶于80mL去离子水中，搅拌至完全溶解，移入100mL不锈钢外衬聚四氟乙烯反应釜中，于160℃反应3h‑4h，自然冷却至室温，用无水乙醇或去离子水洗涤三次后60℃烘干，得到空心球结构Fe2O3纳米材料，将质量50mg空心球结构Fe2O3纳2

米材料置于2×4cm瓷舟中，在其表面均匀覆盖200mg升华硫单质，以2℃/min升温速率，于氩气流中400℃煅烧1h‑3h，得到空心球结构FeS2纳米材料。

2.一种纳米笼结构Fe3O4纳米材料的制备方法，其特征是，将九水合硝酸铁Fe(NO3)3·

9H2O和草酸H2C2O4·2H2O按摩尔比1:2‑6溶于80mL去离子水中，搅拌至完全溶解，移入100mL不锈钢外衬聚四氟乙烯反应釜中，于160℃反应3h‑4h，自然冷却至室温，用无水乙醇或去离子水洗涤三次后60℃烘干，得到空心球结构Fe2O3纳米材料，将质量50mg空心球结构Fe2O3纳2

米材料置于2×4cm瓷舟中，以5℃/min升温速率，于氩气流中500℃‑600℃煅烧3h，得到纳米笼结构Fe3O4纳米材料。

3.根据权利要求1或2所述方法制得的空心球结构FeS2纳米材料、纳米笼结构Fe3O4纳米材料作为超级电容器负极材料的应用。
