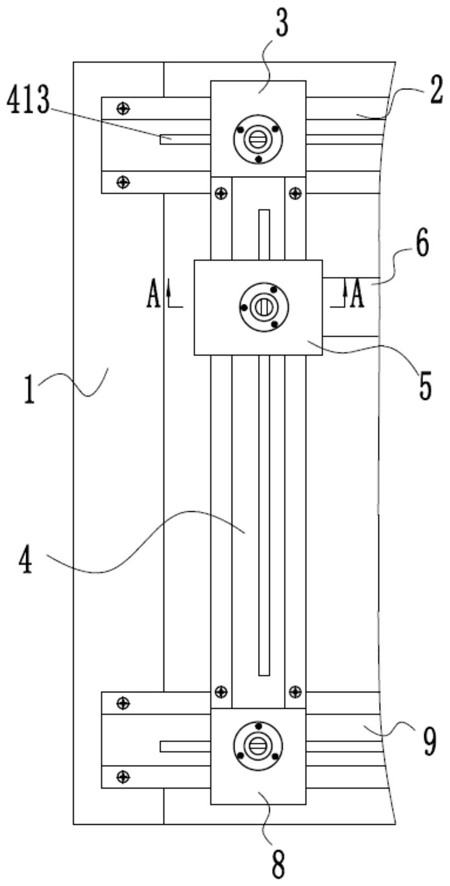

1.一种数学教学用辅助绘图装置，包括展示装置和直角坐标系辅助绘图装置，所述直角坐标系辅助绘图装置包括第一导向杆(2)、第二导向杆(8)、第一滑块(3)、第二滑块(9)，所述第一滑块(3)和所述第二滑块(9)之间设置有连杆(4)，所述连杆(4)上滑动连接有第三滑块(5)，所述第三滑块(5)的上设置有第一直尺(6)，其特征在于，所述连杆(4)具有滑杆部(41)，所述滑杆部(41)的两侧分别设有一滑槽(411)，两个滑槽(411)均沿所述连杆(4)的长度方向延伸，所述第三滑块(5)包括：滑块本体(51)，所述滑块本体(51)架设在所述滑杆部(41)上，所述滑杆部(41)可在所述滑块本体(51)的背侧的中部的第二背槽(511)内上下滑移，所述滑块本体(51)上还对称设有一对侧凹槽(512)，一对侧凹槽(512)分别位于所述滑杆部(41)的两侧，且一对侧凹槽(512)均与所述第二背槽(511)相连通；

滚珠保持架(52)，所述滚珠保持架(52)固定在所述滑块本体(51)上，所述滚珠保持架(52)上设有若干对限位孔(521)，若干对限位孔(521)沿所述连杆(4)的长度方向间隔设置，且每对限位孔(521)均对称设置在所述滑杆部(41)的两侧；

若干对滚珠(53)，若干对滚珠(53)分别容置在相应的限位孔(521)内，并且每个滚珠(53)均可在相应的限位孔(521)内自由滚动，每对滚珠(53)均对称设置在所述滑杆部(41)的两侧，且每个滚珠(53)的一侧均抵触在相应的滑槽(411)的槽壁上；

一对皮带轮机构，一对皮带轮机构分别设置在一对侧凹槽(512)内，每个皮带轮机构均包括一对带轮(54)和套设于一对带轮(54)上的皮带(55)，一对带轮(54)沿所述连杆(4)的长度方向布置，每个滚珠(53)的另一侧均抵触在相应的皮带(55)上。

2.根据权利要求1所述的数学教学用辅助绘图装置，其特征在于，所述滑块本体(51)上设有锁定机构(7)，所述锁定机构(7)用于锁定所述第三滑块(5)在所述连杆(4)上的位置。

3.根据权利要求2所述的数学教学用辅助绘图装置，其特征在于，所述锁定机构(7)包括：

锁定件(71)，所述锁定件(71)的下部的下压盘部(712)容置于所述连杆(4)的背侧的第一背槽(412)内，所述锁定件(71)的位于所述下压盘部(712)上方的上转杆部(711)的下端连接在所述下压盘部(712)上，所述连杆(4)上设置有与所述第一背槽(412)顶部连通的滑移孔(413)，所述上转杆部(711)依次穿过所述滑移孔(413)、所述滑块本体(51)的中部的通孔(513)向外延伸；

上旋钮(72)，所述上旋钮(72)固定在所述上转杆部(711)的外端；

扣盖(75)，所述扣盖(75)用于将所述上旋钮(72)固定在所述滑块本体(51)上，所述上旋钮(72)可在所述扣盖(75)内沿所述上转杆部(711)的轴线自由转动；

其中，通过操作所述上旋钮(72)，可驱使所述锁定件(71)的下压盘部(712)的侧平面(7121)紧紧地抵触在所述第一背槽(412)的一内侧壁上，进而使得所述第三滑块(5)被锁定在所述连杆(4)上。

4.根据权利要求3所述的数学教学用辅助绘图装置，其特征在于，所述锁定机构(7)还包括摩擦带(73)，所述摩擦带(73)固定在所述第一背槽(412)的一内侧壁上，所述下压盘部(712)的侧平面(7121)可紧紧地抵压在所述摩擦带(73)上。

5.根据权利要求4所述的数学教学用辅助绘图装置，其特征在于，所述锁定机构(7)还包括保险锁扣(74)，所述保险锁扣(74)安装在所述上转杆部(711)上，所述保险锁扣(74)用于防止所述锁定件(71)锁定后松动。

6.根据权利要求5所述的数学教学用辅助绘图装置，其特征在于，所述保险锁扣(74)具有依次连接的第一圆弧部(741)、第二圆弧部(742)、第一折弯部(743)、第三圆弧部(744)、第二折弯部(745)和第四圆弧部(746)，所述第二圆弧部(742)、所述第三圆弧部(744)和所述第四圆弧部(746)位于同一圆周上，所述第二圆弧部(742)、所述第三圆弧部(744)和所述第四圆弧部(746)相互配合使所述保险锁扣(74)套设在所述上转杆部(711)上，所述第一折弯部(743)和所述第二折弯部(745)的外端均抵撑在所述第一背槽(412)的内侧壁上，以使所述保险锁扣(74)不会相对所述连杆(4)产生转动，所述第一圆弧部(741)所在的圆与所述第二圆弧部(742)所在的圆外相切，所述下压盘部(712)上设有一直杆部(713)，所述直杆部(713)可卡合在所述第一圆弧部(741)内。

7.根据权利要求1所述的数学教学用辅助绘图装置，其特征在于，所述连杆(4)的滑杆部(41)的两侧分别设有固定板部(42)。

8.根据权利要求1至7中任一项所述的数学教学用辅助绘图装置，其特征在于，所述第一滑块(3)和所述第二滑块(9)均与所述第三滑块(5)结构相同，所述第一导向杆(2)和所述第二导向杆(8)均与所述连杆(4)结构相同。
