专利号: 2019104099413
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

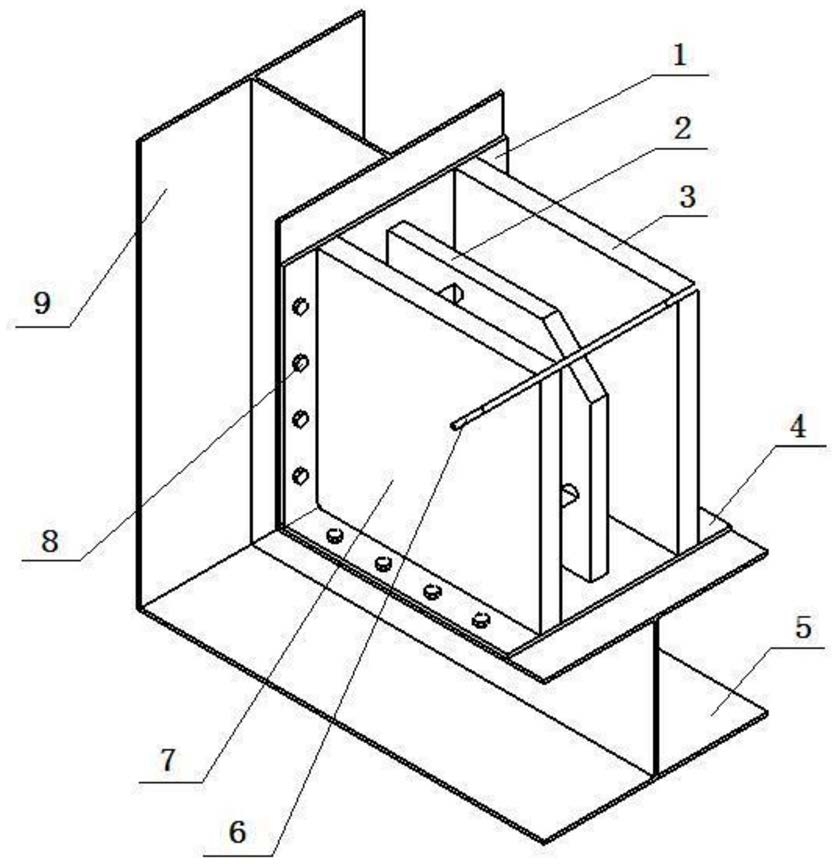

1.一种组合式屈曲约束节点构件,其特征是,它包括:阻尼板、第一导向连接板、第二导向连接板、支撑构件连接板、第一连接板、第二连接板,在所述的阻尼板上切除一个角,所述的阻尼板对角线与切除边线垂直,在所述的阻尼板切除边线垂直方向上开设半长槽,半长槽中心线为阻尼板对角线,在所述的第一导向连接板一角上开设半长槽,半长槽中心线为第一导向连接板对角线,在所述的第二导向连接板一角上开设半长槽,半长槽中心线为第二导向连接板对角线,所述的第一连接板与第二连接板垂直搭接固连,所述的阻尼板相邻两边分别与第一连接板和第二连接板固连,所述的阻尼板开设半长槽的切除角一侧向外,在所述的阻尼板的两侧对称设置第一导向连接板与第二导向连接板,并且第一导向连接板与第二导向连接板上开设半长槽的一角向外,所述的第一导向连接板相邻两边分别与第一连接板和第二连接板固连,所述的第二导向连接板相邻两边分别与第一连接板和第二连接板固连,所述的支撑构件连接板与阻尼板的半长槽固连,所述的支撑构件连接板与第一导向连接板和第二导向连接板的半长槽滑动连接。

2.根据权利要求1所述的一种组合式屈曲约束节点构件,其特征是,在所述的阻尼板对角线两侧对称开设通孔。

3.根据权利要求1所述的一种组合式屈曲约束节点构件,其特征是,所述的第一连接板和第二连接板上开设的半长槽要长于阻尼板上开设的半长槽,使支撑构件连接板受力后,沿着半长槽可以下移。
