1.一种银掺杂碳量子点作为探针在L‑半胱氨酸检测中的应用；所述应用的方法包括：（1）将不同浓度的L‑半胱氨酸与磷酸缓冲溶液、纯化的银掺杂碳量子点溶液混合、定容，得到待测溶液；

（2）将纯化的银掺杂碳量子点溶液和磷酸缓冲溶液混合、定容，得到空白待测溶液；

（3）分别测定各待测溶液和空白待测溶液的最大荧光强度；

（4）以待测溶液的最大荧光强度和空白待测溶液的最大荧光强度的比值为纵坐标，L‑半胱氨酸的浓度为横坐标，建立荧光发射光谱曲线方程；

（5）测定待检测L‑半胱氨酸的最大荧光强度，然后根据荧光发射光谱曲线方程计算得到L‑半胱氨酸的浓度；

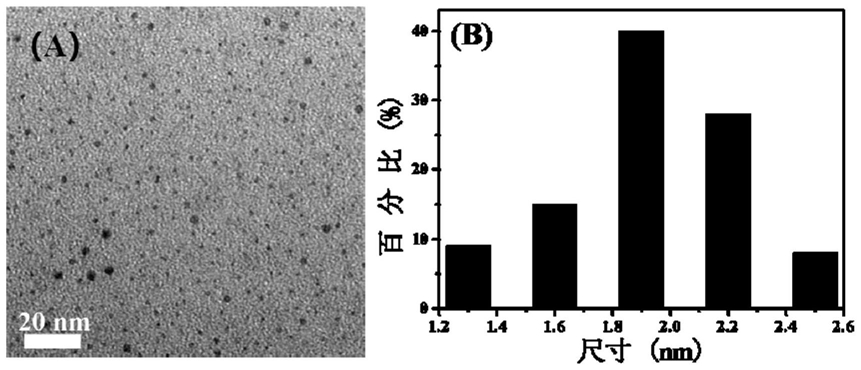

其中，所述银掺杂碳量子点的制备方法包括：将柠檬酸、硝酸银和蒸馏水混合，经水热反应，离心收集产物，得到银掺杂碳量子点；

其中，所述水热反应的条件包括：温度为180‑220℃，时间为6.5‑7.5h；

其中，相对于30mL的蒸馏水，柠檬酸的浓度为0.078‑0.08mol/L，硝酸银的浓度为

0.038‑0.04mol/L。

2.根据权利要求1所述的应用，其特征在于，所述磷酸缓冲溶液的浓度为0.008‑

0.012mol/L，pH为6‑8。

3.根据权利要求1所述的应用，其特征在于，测定最大荧光强度在298‑308K的温度条件下进行。

4.根据权利要求1所述的应用，其特征在于，在350‑650nm波长范围内进行最大荧光强度测定。

5.根据权利要求1所述的应用，其特征在于，在测定最大荧光强度前，各待测溶液需静置10‑20min。
