专利号: 2019103979543
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

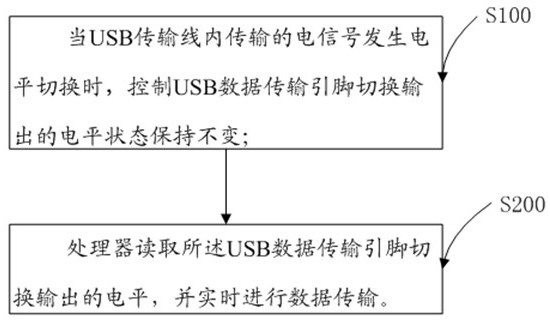

1.一种USB数据传输控制方法,其特征在于,包括:

A、当USB传输线内传输的电信号发生电平切换时,控制USB数据传输引脚切换输出的电平状态保持不变;

B、处理器读取所述USB数据传输引脚切换输出的电平,并实时进行数据传输。

2.根据权利要求1所述的USB数据传输控制方法,其特征在于,在所述步骤A之前还包括:预先在USB传输线与处理器之间设置一用于在USB传输线发生电平切换时控制USB数据传输引脚切换输出的电平状态保持不变的触发器。

3.根据权利要求2所述的USB数据传输控制方法,其特征在于,所述步骤A具体包括:A1、当USB传输线内传输的电信号由低电平切换至高电平时,保持所述触发器的输出端的电平保持为高电平;

当USB传输线内传输的电信号由高电平切换至低电平时,保持所述触发器的输出端的电平保持为低电平。

4.根据权利要求1所述的USB数据传输控制方法,其特征在于,所述步骤B具体包括:B1、处理器读取所述USB数据传输引脚的电平;

B2、判断该引脚此时是否为高电平,若是则当前USB传输线上是第二逻辑值,否则当前USB传输线上是第一逻辑值;

B3、处理器获取所述USB传输线传递的数据。

5.一种USB数据传输控制系统,其特征在于,包括:触发器和处理器;

所述触发器分别与USB传输线及处理器相连接;

所述触发器,用于当USB传输线内传输的电信号发生电平切换时,控制USB数据传输引脚切换输出的电平状态保持不变;

所述处理器,用于读取所述USB数据传输引脚切换输出的电平,并实时进行数据传输。

6.根据权利要求5所述的USB数据传输控制系统,其特征在于,所述处理器读取所述USB数据传输引脚切换输出的电平,并判断该引脚此时是否为高电平,若是则当前USB传输线上是第二逻辑值,否则当前USB传输线上是第一逻辑值,并获取所述USB传输线传递的数据。

7.根据权利要求6所述的USB数据传输控制系统,其特征在于,所述触发器包括一与USB传输线的触点连接的S端以及R端,还包括与处理器连接的输出端Q,所述触发器的R端接下拉电阻R1,S端接下拉电阻R2;

所述USB传输线的三个端点,一端固定接VDD,另两端分别与所述触发器的R端和S端连接,当USB传输线上是第一逻辑值时USB传输线的触点与R端相接触,当USB传输线上是第二逻辑值时USB传输线的触点与S端相接触。

8.根据权利要求7所述的移动终端USB数据传输控制系统,其特征在于,当所述USB传输线的触点处于R端并进行电平切换时,触点由R端转向S端,则触发器的输出端Q端始终保持高电平;当所述USB传输线的触点处于S端并进行电平切换时,触点由S端转向R端,则触发器的输出端Q端始终保持高电平。

9.一种计算机设备,包括触发器、存储器和处理器,所述存储器存储有计算机程序,其特征在于,所述触发器用于消除移动终端上其他模块在USB传输线对电平产生的干扰;所述处理器执行所述计算机程序时实现权利要求1至4中任一项所述方法的步骤。

10.一种计算机可读存储介质,其上存储有计算机程序,其特征在于,所述计算机程序被处理器执行时实现权利要求1至4中任一项所述的方法的步骤。
