1.一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料，其特征在于，包括N掺杂含氧空位的BiVO4、氧化石墨烯GO，N掺杂含氧空位的BiVO4与氧化石墨烯GO复合形成纳米复合结构。

2.根据权利要求1所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料，其特征在于，具有纳米级的层状结构。

3.一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料的制备方法，其特征在于，包括以下步骤：将分散有Bi(NO3)3、NaVO3、NaN3、GO的分散体经溶剂热反应，得到一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料。

4.根据权利要求3所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料的制备方法，其特征在于，所述溶剂热反应温度为120 200℃，反应时间为6 24 h。

~ ~

5.根据权利要求3所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料的制备方法，其特征在于，分散有Bi(NO3)3、NaVO3、NaN3、GO的分散体由包括以下步骤的方法得到：将Bi(NO3)3·5 H2O的甘油溶液、与NaVO3·2 H2O的水溶液按溶质的摩尔比（1~5）:1混合；向前述混合物中加入NaN3、GO并分散均匀。

6.根据权利要求3所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料的制备方法，其特征在于，NaN3作为氮源，N：Bi比例范围为0.15～6：1。

7.根据权利要求3所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料的制备方法，其特征在于，GO加入分散体后，GO的质量分数范围为1 %～20 %。

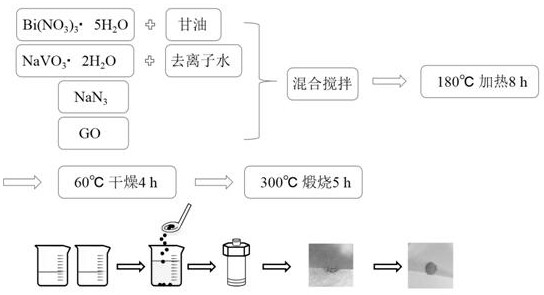

8.根据权利要求3~7任一项所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料的制备方法，其特征在于，具体步骤包括：

1）将Bi(NO3)3·5 H2O溶解在甘油中得到前驱体溶液A；

2）将NaVO3·2 H2O溶解在去离子水中得到前驱体溶液B；

3）将溶液A加入溶液B并剧烈搅拌，得到溶液C；将溶液A加入溶液B并剧烈搅拌，得到溶液C；Bi(NO3)3·5 H2O与NaVO3·2 H2O摩尔比为1:1～5:1；溶液A与溶液B的体积比为1:1～5:

1；

4）将NaN3加入溶液C并搅拌，得到溶液D；N：Bi比例范围为0.15～6：1；

5）将GO加入溶液D并搅拌，得到溶液E；GO的质量分数范围为1 %～20 %；

6）将溶液E转移到聚四氟乙烯内衬的高压釜中，120℃～200℃保持6～24 h后得到合成产物F；

7）将溶剂热合成产物F经过10000 rpm离心分离，去离子水和乙醇洗涤，干燥后得到N掺杂BiVO4-OVs/GO纳米复合结构光催化材料。

9.权利要求1或2所述的一种N掺杂BiVO4-OVs/GO纳米复合结构光催化材料用于光催化降解污染物的应用。
