专利号: 2019103768881
申请人: 台州敏瑞科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

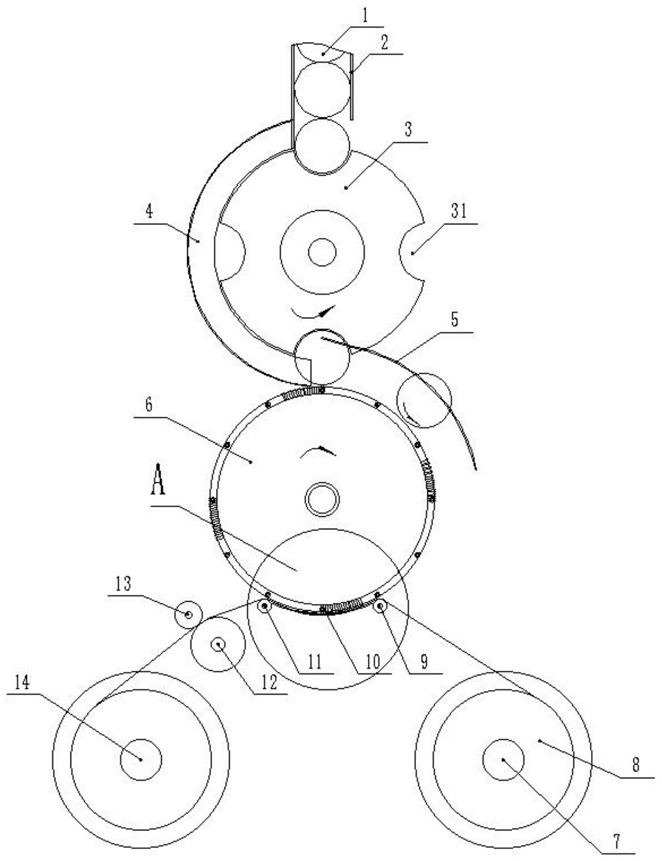

1.一种自动贴标签的装置,其特征在于,包括:

工作轮(6),所述工作轮(6)分为内供气筒(61)、外滚动体(62)两个部分;

所述内供气筒(61)为一位置固定的空心的圆柱体,所述圆柱体内由隔板(611)分为真空发生区(612)、热气供应区(614),所述真空发生区(612)内接有真空发生管(615)并在其的圆柱面上加工有格栅(616),所述热气供应区(614)内接有热气管(617)并在其的圆柱面上加工有格栅I(618),所述内供气筒(61)的圆柱面上还加工了径向环槽(619),径向密封环(15)套在所述径向环槽(619)上,所述内供气筒(61)的圆柱面的上下端还装有轴向密封条(16);

所述外滚动体(62)套于所述内供气筒(61)外,所述外滚动体(62)由内盖(621)、外盖(623)、外壳(622)固定连接而成,所述外壳(622)的圆周面上均匀加工区域小孔(6221);

进料转盘(3),所述进料转盘(3)位于所述工作轮(6)上方,所述进料转盘(3)上均匀加工进料口(31),所述进料口(31)的数量与所述区域小孔(6221)一致,所述进料转盘(3)与所述工作轮(6)的转速一致,转向相反;

半圆导向件(4),所述半圆导向件(4)位于所述进料转盘(3)左侧;

出料导向杆(5),所述出料导向杆(5)位于所述进料转盘(3)右侧;

左导向轮(11)及右导向轮(9),所述左导向轮(11)及所述右导向轮(9)紧靠在所述工作轮(6)的下沿安装,所述左导向轮(11)及所述右导向轮(9)之间为导向板(10);

固定轴(7),所述固定轴(7)位于所述右导向轮(9)右侧;

动力轮(12),所述动力轮(12)位于所述左导向轮(11)左侧,所述动力轮(12)由压紧轮(13)压紧,所述动力轮(12)的线速度与所述工作轮(6)的圆周上的线速度一致;

标签卷(8)套于所述固定轴(7)上并依次穿过所述右导向轮(9)、所述左导向轮(11)、所述动力轮(12)。

2.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述真空发生区(612)、所述热气供应区(614)之间还存在过渡段(613)。

3.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述外盖(623)外固定连接有空心转动轴(624)。

4.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述区域小孔(6221)的成型图案与标签贴纸(82)一致。

5.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述进料转盘(3)上方与下料管(2)相接。

6.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述出料导向杆(5)共两根且具有一定的弹性。

7.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述动力轮(12)及所述压紧轮(13)的表面贴有弹性包覆体。

8.根据权利要求1所述的一种自动贴标签的装置,其特征在于:所述动力轮(12)后还接有底纸收集机构(14)。
