专利号: 2019103767465
申请人: 邵东县雅禾贝箱包有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-06-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

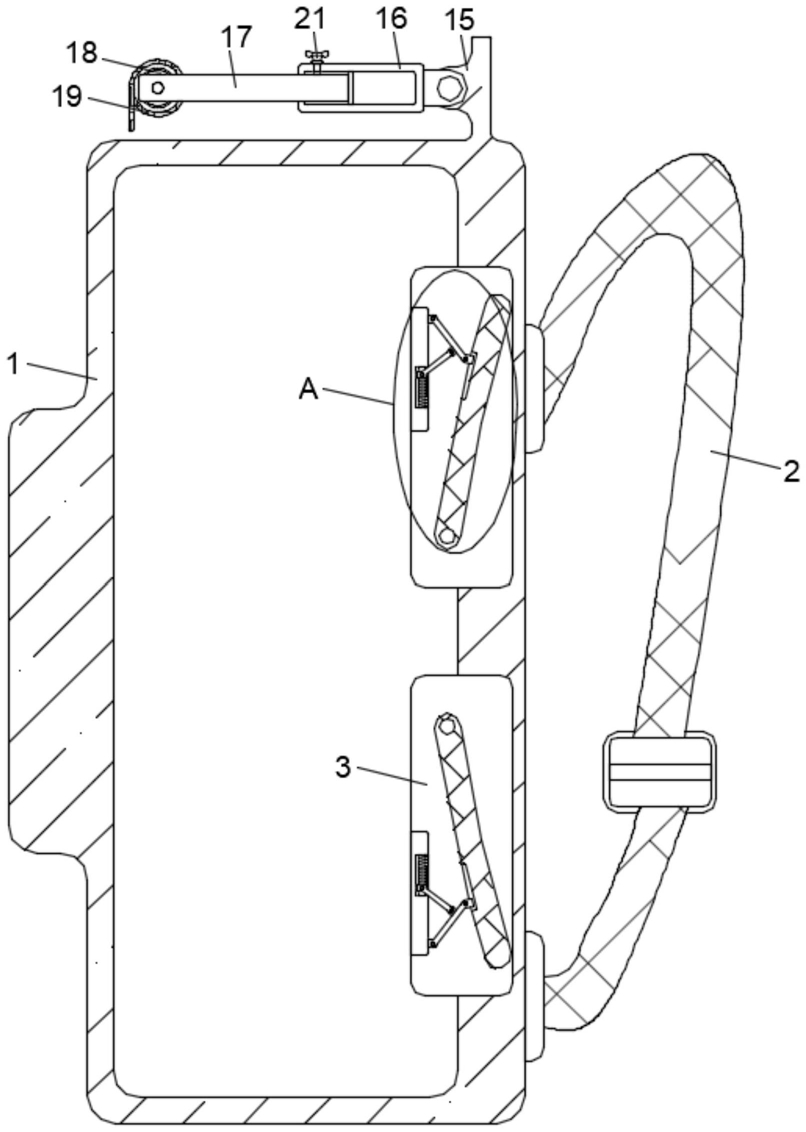

1.一种防水型旅游专业背包,包括包体(1),其特征在于,所述包体(1)分为正面与背面,且背面上连接有两根背带(2),所述背面中对应开设有两个夹层(3),且两个夹层(3)内均固定套设有销栓(4),两根所述销栓(4)上均转动套设有背板(5),且背板(5)一侧中开设有滑槽(6),所述滑槽(6)内滑动套设有滑块(7),所述夹层(3)一侧上焊接有垫板(8),且垫板(8)与滑块(7)之间连接有一级连杆(9),所述垫板(8)下端内开设有凹槽(10),且凹槽(10)内垂直焊接有限位杆(11),所述限位杆(11)上分别套设有弹簧(12)与滑套(13),且滑套(13)与一级连杆(9)之间连接有二级连杆(14),所述包体(1)背面上端固定连接有侧板(15),且侧板(15)两端上均转动连接有套杆(16),两根所述套杆(16)中均滑动套设有内杆(17),且两根内杆(17)之间转动连接有转轴(18),且转轴(18)上缠绕有防雨帘布(19),且防雨帘布(19)两侧上均连接有纽扣(20),所述包体(1)两侧上垂直设有两根主杆(22),且两根主杆(22)中均滑动套设有辅杆(23),两根所述主杆(22)与两根辅杆(23)上均套设有上限位套(24),且两根主杆(22)下端均套设有下限位套(25),所述上限位套(24)与下限位套(25)上均焊接有挂钩(27)。

2.根据权利要求1所述的一种防水型旅游专业背包,其特征在于,两个所述夹层(3)上下对应,两块所述背板(5)固定端相靠近,且两块背板(5)关于包体(1)中心线相对应。

3.根据权利要求2所述的一种防水型旅游专业背包,其特征在于,所述滑槽(6)开设于背板(5)靠近垫板(8)的一侧中。

4.根据权利要求3所述的一种防水型旅游专业背包,其特征在于,所述一级连杆(9)两端分别与垫板(8)上端及滑块(7)转动连接。

5.根据权利要求4所述的一种防水型旅游专业背包,其特征在于,所述弹簧(12)一端固定套设于限位杆(11)一端上,所述滑套(13)滑动套设于限位杆(11)另一端上,且滑套(13)与弹簧(12)自由端相焊接,所述二级连杆(14)两端分别与滑套(13)及一级连杆(9)转动连接。

6.根据权利要求1所述的一种防水型旅游专业背包,其特征在于,所述上限位套(24)分别滑动套设于主杆(22)与辅杆(23)上,且下限位套(25)固定套设于主杆(22)。

7.根据权利要求5所述的一种防水型旅游专业背包,其特征在于,两根所述套杆(16)自由端上均连接有一级锁紧螺钉(21)。

8.根据权利要求6所述的一种防水型旅游专业背包,其特征在于,所述上限位套(24)中均连接有二级锁紧螺钉(26)。
