专利号: 2019103712547
申请人: 安徽省华腾农业科技有限公司经开区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

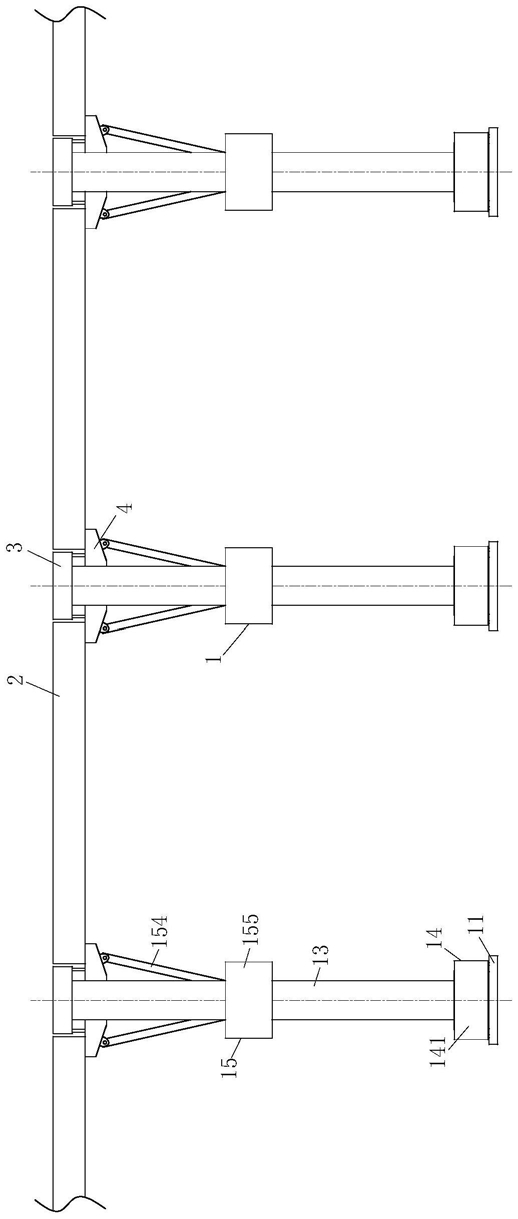

1.一种建筑工程快速早拆支撑,其特征在于:包括支撑单元(1)、龙骨(2)、顶板(3)和早拆头(4);所述支撑单元(1)竖直设置在地面上,支撑单元(1)的上端设置有顶板(3),顶板(3)用于对楼板模板的支撑;所述早拆头(4)设置在支撑单元(1)上,早拆头(4)上连接有龙骨(2),早拆头(4)用于龙骨(2)的支撑,龙骨(2)用于支撑楼板模板;其中,所述支撑单元(1)包括底座(11)、钢支撑(12)、支撑杆(13)、调节机构(14)、升降机构(15)、条形滑槽(16)和控制器;所述控制器用于控制支撑单元(1)的工作;所述钢支撑(12)设置在底座(11)上,钢支撑(12)上滑动插接有支撑杆(13),且钢支撑(12)与支撑杆(13)间设置有调节机构(14),调节机构(14)用于微调支撑杆(13)的高度;所述支撑杆(13)的顶端设置有顶板(3),且支撑杆(13)与顶板(3)一体成型,支撑杆(13)上设置有四个条形滑槽(16);所述条形滑槽(16)内滑动安装有早拆头(4),条形滑槽(16)内设置有升降机构(15),升降机构(15)与早拆头(4)连接,升降机构(15)用于早拆头(4)的升降。

2.根据权利要求1所述的一种建筑工程快速早拆支撑,其特征在于:所述升降机构(15)包括电动推杆(151)、一号铰接杆(152)、支撑板(153)、二号铰接杆(154)、防护套筒(155)和磁铁(156);所述电动推杆(151)的一端铰接在条形滑槽(16)的底壁上,电动推杆(151)的另一端通过转轴转动连接在一号铰接杆(152)上,电动推杆(151)用于推动一号铰接杆(152)转动;所述一号铰接杆(152)的一端铰接在条形滑槽(16)的侧壁上,一号铰接杆(152)的另一端铰接在支撑板(153)的上侧;所述支撑板(153)用于支撑在地面上,支撑板(153)为铁制品;所述二号铰接杆(154)的一端与支撑板(153)的上侧铰接,且另一端铰接在早拆头(4)上;所述防护套筒(155)套接在支撑杆(13)上,防护套筒(155)的内壁上开设有与支撑板(153)对应的卡槽,卡槽用于支撑板(153)的限位,卡槽上设置有用于吸引支撑板(153)的磁铁(156),磁铁(156)用于固定防护套筒(155)的位置。

3.根据权利要求1所述的一种建筑工程快速早拆支撑,其特征在于:所述调节机构(14)包括螺纹套(141)、铁销(142)、一号弹簧(143)、连杆(144)、定位孔(145)和条形通孔(146);

所述螺纹套(141)螺纹套(141)接在设有螺纹的钢支撑(12)上,螺纹套(141)的内壁上开设有环形滑槽,环形滑槽内滑动安装有连杆(144)的一端;所述连杆(144)的另一端固接在支撑杆(13)上,连杆(144)滑动贯穿钢支撑(12)侧壁所开设的条形通孔(146);所述螺纹套(141)的下侧开设有凹槽,凹槽内滑动插接有铁销(142);所述铁销(142)的上端通过一号弹簧(143)与凹槽的顶壁连接;所述底座(11)的上侧面开设有与铁销(142)对应的若干定位孔(145),一号弹簧(143)用于将铁销(142)插入定位孔(145)中。

4.根据权利要求2所述的一种建筑工程快速早拆支撑,其特征在于:所述早拆头(4)包括安装块(41)和安装销(42);所述安装块(41)滑动连接在条形滑槽(16)内,安装块(41)的下侧面与二号铰接杆(154)铰接,安装块(41)的上方设置有安装销(42);且所述龙骨(2)上开设有与安装销(42)对应的安装孔(21)。

5.根据权利要求4所述的一种建筑工程快速早拆支撑,其特征在于:所述安装销(42)包括一号圆盘(421)、二号圆盘(422)、弹性板(423)、三号铰接杆(424)、四号铰接杆(425)、U型杆(426)、橡胶块(427)和二号弹簧;所述一号圆盘(421)固连在安装块(41)的上侧;所述三号铰接杆(424)的一端与一号圆盘(421)铰接,且另一端铰接有四号铰接杆(425)的一端,四号铰接杆(425)的另一端铰接在二号圆盘(422)的下侧;所述弹性板(423)的两侧分别固连在一号圆盘(421)和二号圆盘(422)之间,弹性板(423)与三号铰接杆(424)连接,二号圆盘(422)下侧中心位置处固接有U型杆(426)的一端,U型杆(426)的另一端设置有橡胶块(427),U型杆(426)滑动贯穿一号圆盘(421),且U型杆(426)滑动设置有安装块(41)内所开设的U型滑槽内,U型杆(426)的下侧通过二号弹簧与U型滑槽的底壁连接。

6.根据权利要求1所述的一种建筑工程快速早拆支撑,其特征在于:相邻的所述支撑单元(1)间的间距小于两米。
