1.一种还原氧化石墨烯掺杂碳纳米管柔性透明电极及其制备工艺，主要步骤在于将碳纳米管溶液和氧化石墨烯溶液按一定比例超声混合，采用喷涂的方法将混合溶液均匀的喷涂到聚对苯二甲酸乙二醇酯(PET)基底上得到氧化石墨烯掺杂碳纳米管柔性透明电极，而后将适量的超声分散好的还原剂氯化亚锡/乙醇溶液均匀地滴涂或喷涂在上述制备好的薄膜上，适宜温度反应一定时间，并重复数次还原操作，即可形成具有优异性能的氧化石墨烯掺杂碳纳米管透明电极。该制备工艺简单、操作方便，电极导电性能好。在透光度50～90％，面电阻为50～200Ω/sq。通过X射线光电子能谱测试表征薄膜中的氧化石墨烯被还原为还原氧化石墨烯的程度；通过扫描电子显微镜表征表明还原氧化石墨烯薄片不仅在碳纳米管之间起到了很好的桥接作用，而且还起到了降低电极表面粗糙度的作用，二者结合形成了互相叠加的三维结构。

2.根据权利要求1所述的方法，其特征在于所采用的的原料为单壁碳纳米管，其纯度

70％～95％，直径小于2nm，长度大于5μm。

3.根据权利要求1所述的方法，其特征在于所配制的碳纳米管溶液为0.02wt％～

0.1wt％。

4.根据权利要求1所述的方法，其特征在于所用还原剂为氯化亚锡/乙醇溶液，其浓度为10％～30％，水浴超声震荡5～30min，超声功率40～150W。

5.根据权利要求1所述的方法，其特征在于混合溶液中氧化石墨烯固含量与碳纳米管固含量之比为0.5～5.0。

6.根据权利要求1所述的方法，其特征在于采用喷涂的方法制备氧化石墨烯掺杂碳纳米管透明电极。

7.根据权利要求1所述的方法，其特征在于采用滴涂或喷涂的方法使氯化亚锡还原剂均匀的附着在薄膜表面。

8.根据权利要求1所述的方法，其特征在于还原时间为5～30min，还原温度30～70℃，还原操作进行次数为1～3次。

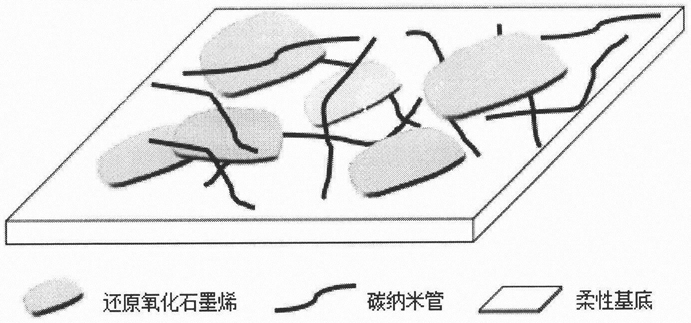

9.根据权利要求1所述的方法，其特征在于电极中的氧化石墨烯被还原为还原氧化石墨烯，其起到了连接碳纳米管和降低表面粗糙度的作用，二者结合在薄膜中形成相互叠加的三维结构。

10.根据权利要求1所述的方法，其特征在于电极在基底表面有较强的附着力，在透光度50～90％，面电阻为50～200Ω/sq。
