1.一种还原氧化石墨烯负载的铜钯氧化物纳米颗粒的制备方法，其特征在于，包括以下步骤：将氧化石墨烯水溶液、CuSO4水溶液、Na2PdCl4水溶液按比例混合，并调节混合液至pH为 9‑11，80～90℃加热搅拌反应2～2.5h，然后在常温下继续搅拌反应至少12h，离心、洗涤、干燥后即可得到所述还原氧化石墨烯负载的铜钯氧化物纳米颗粒CuxPd1‑xO‑rGO，其中0﹤x﹤0.725；

所述还原氧化石墨烯负载的铜钯氧化物纳米颗粒CuxPd1‑xO‑rGO为负载在还原氧化石墨烯上的铜钯氧化物固溶体，其中的铜和钯均是二价的。

2.根据权利要求1所述的还原氧化石墨烯负载的铜钯氧化物纳米颗粒的制备方法，其特征在于，CuSO4与Na2PdCl4物质的量之比为1:1～3:1。

3.根据权利要求1或2所述的还原氧化石墨烯负载的铜钯氧化物纳米颗粒的制备方法，其特征在于，所述氧化石墨烯水溶液、CuSO4水溶液、Na2PdCl4水溶液的浓度分别为1mg/mL、

0.02mol/L、0.02mol/L；所述氧化石墨烯水溶液与CuSO4水溶液的体积之比为5～13：1。

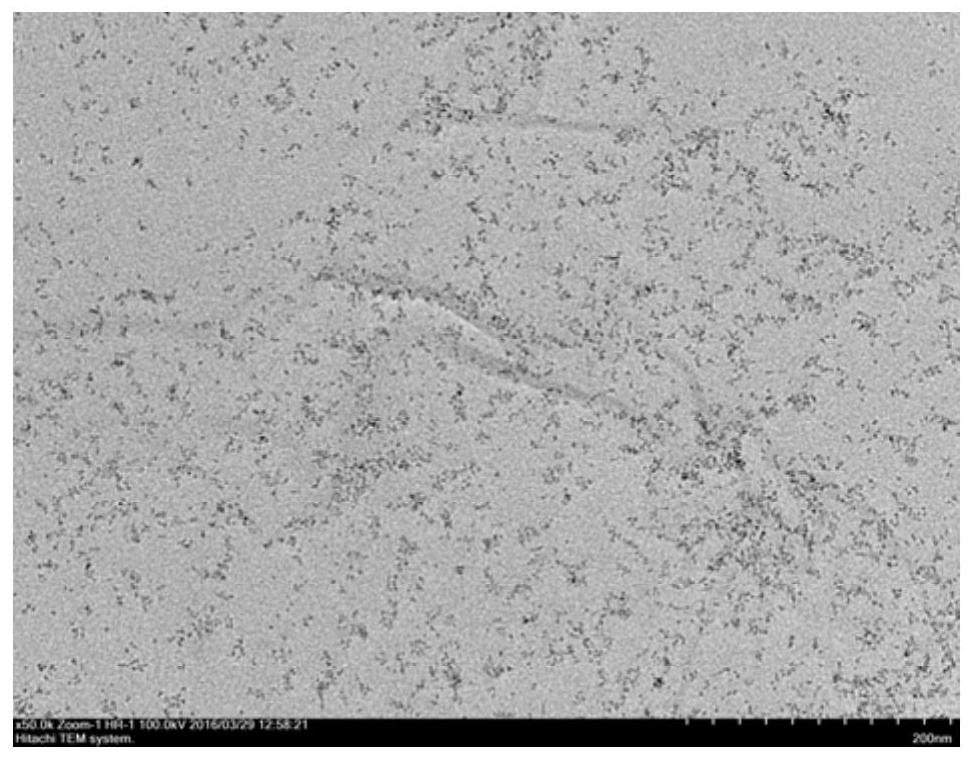

4.根据权利要求1‑3任意一项所述的制备方法制备得到的还原氧化石墨烯负载的铜钯氧化物纳米颗粒CuxPd1‑xO‑rGO。

5.根据权利要求 4所述的还原氧化石墨烯负载的铜钯氧化物纳米颗粒CuxPd1‑xO‑rGO在催化C‑H键烯基化反应中的应用。

6.一种利用权利要求4中所述的CuxPd1‑xO‑rGO催化苯乙酰胺衍生物与丙烯酸酯的C‑H键烯基化反应的方法，其特征在于，所述方法包括以下步骤：(1)将苯乙酰胺衍生物、丙烯酸酯、CuxPd1‑xO‑rGO、苯醌和二甲基亚砜混合，然后密封加热反应12～24h；

(2)反应结束后，离心回收CuxPd1‑xO‑rGO，将离心液萃取、有机相浓缩后纯化，即可得到目标产物。

7.根据权利要求6所述的方法，其特征在于，所述苯乙酰胺衍生物的结构式为：

1 2

其中，R为氢、四个碳以下的烷基、四个碳以下的烷氧基或者卤素；R为氢或四个碳以下的烷基；

所述丙烯酸酯的结构式为： 其中，R为甲基或者乙基。

8.根据权利要求6或7所述的方法，其特征在于，所述苯乙酰胺衍生物、丙烯酸酯、CuxPd1‑xO‑rGO、苯醌、二甲基亚砜的用量之比为0.2mmol：0.2～0.3mmol：3～5mg：0.2～

0.4mmol：1～2mL；所述加热反应的温度为110℃。
