专利号: 2019103529645
申请人: 江苏硕尔邦新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

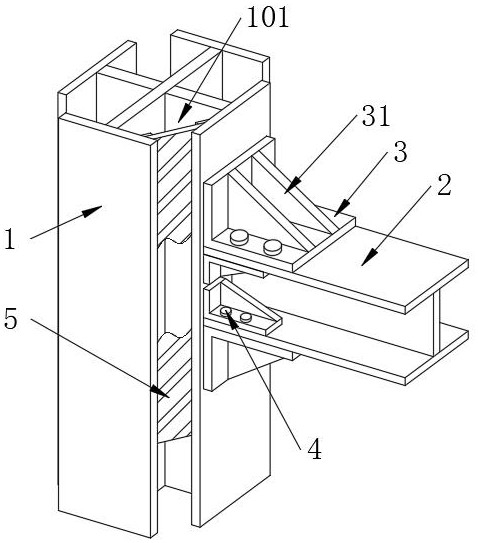

1.一种装配式建筑用异形柱节点连接结构,包括异形柱(1)和与所述异形柱(1)垂直安装的横梁(2),其特征在于:所述横梁(2)与所述异形柱(1)的连接处设有若干个加固件(3),所述加固件(3)分布在所述横梁(2)的两侧,所述加固件(3)分别与所述横梁(2)和加固件(3)通过螺栓(4)螺接固定,所述异形柱(1)的内部具有型腔(101),所述螺栓(4)贯穿所述异形柱(1)伸入至所述型腔(101)内部,所述螺栓(4)伸入所述型腔(101)的一端外部还设有加强筋(7),所述加强筋(7)缠绕在若干所述螺栓(4)的外部,且所述加强筋(7)与所述螺栓(4)固定连接,所述型腔(101)的内部还安装有密封板(6),所述密封板(6)数量为两个,且分别安装在所述加固件(3)的上方和下方,所述密封板(6)与所述异形柱(1)之间通过所述螺栓(4)固定连接。

2.根据权利要求1所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述加固件(3)为角铁,所述加固件(3)的宽度与所述横梁(2)的宽度相等。

3.根据权利要求2所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述加固件(3)上设有加强肋板(31),所述加强肋板(31)为直角三角形,所述加强肋板(31)的两个直角边分别与所述加固件(3)焊接固定。

4.根据权利要求3所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述加强肋板(31)的数量为若干,且平行分布在所述加固件(3)上。

5.根据权利要求1所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述横梁(2)与所述异形柱(1)的连接处至少安装有六个所述加固件(3),且分别安装在所述横梁(2)的外侧壁与所述横梁(2)的内侧壁上。

6.根据权利要求1所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述加强筋(7)包括纵向加强筋(71)和横向加强筋(72),所述纵向加强筋(71)与所述异形柱(1)平行分布,且所述纵向加强筋(71)安装于所述螺栓(4)的旁侧,所述横向加强筋(72)与所述横梁(2)平行分布,所述纵向加强筋(71)与所述螺栓(4)之间通过所述横向加强筋(72)固定连接。

7.根据权利要求6所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述横向加强筋(72)为“U”字形或者“O”字形。

8.根据权利要求7所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述密封板(6)上设有安装座(61),所述安装座(61)与所述异形柱(1)平行,且所述密封板(6)与所述异形柱(1)之间通过所述螺栓(4)固定连接,两个所述密封板(6)之间填充有混凝土并将所述螺栓(4)和所述加强筋(7)包覆。

9.根据权利要求8所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述安装座(61)朝向远离所述加强筋(7)的一侧,所述安装座(61)与所述异形柱(1)的内壁卡合固定。

10.根据权利要求1所述的一种装配式建筑用异形柱节点连接结构,其特征在于:所述异形柱(1)的内侧壁上还设有挡板(5),所述挡板(5)通过所述密封板(6)与所述异形柱(1)卡合固定。
