1.一种1,2-聚丁二烯橡胶增韧改性的聚乳酸的制备方法，其特征在于，其包括如下步骤：S1、制备不同环氧度的1,2聚丁二烯(E1,2-PB)；

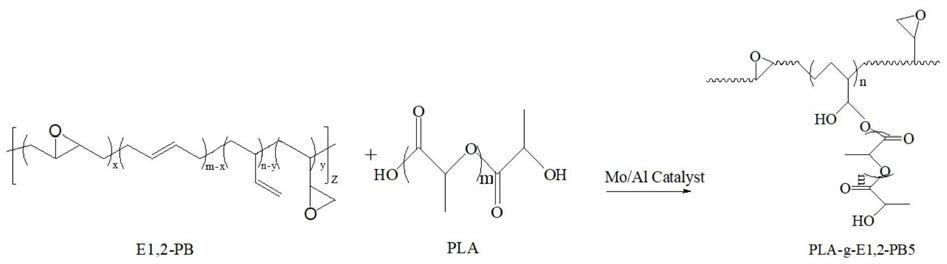

S2、所述不同环氧度的1,2聚丁二烯(E1,2-PB)溶解到丙交酯聚合体系中，加入聚合催化剂，置于一定温度的油浴中，在丙交酯原位聚合的过程中同时发生与E1,2-PB的接枝反应，生成不同环氧化的PLA-g-E1,2-PB；

S3、将不同环氧化的PLA-g-E1,2-PB干燥后，与1,2-PB、聚乳酸置于哈克密炼仪进行密炼，制备出1,2-PB增韧改性的聚乳酸。

2.如权利要求1所述的制备方法，其特征在于，在步骤S1中，所述不同环氧度的1,2聚丁二烯的制备是通过将干燥后的1,2-聚丁二烯橡胶(1,2-PB)加入甲苯进行溶解，之后加入甲酸，同时加入过氧化氢水溶液，反应后，用蒸馏水洗涤溶液至中性，再用甲醇沉淀获得；

其中，不同环氧度的1,2聚丁二烯的环氧度为5～50％。

3.如权利要求1所述的制备方法，其特征在于，在步骤S2中，所述丙交酯预先进行提纯，采用的提纯溶剂为乙醇、乙酸乙酯的一种或者两种。

4.如权利要求1所述的制备方法，其特征在于，在步骤S2中，所述不同环氧化的PLA-g-E1,2-PB按如下方法制备：将不同环氧度的1,2-PB溶解于丙交酯的聚合体系中，溶剂为甲苯；待E1,2-PB溶解后，加入聚合催化剂进行聚合，聚合反应完成后，用甲醇洗涤产物，至产物颜色为白色，即生成不同环氧化的PLA-g-E1,2-PB。

5.如权利要求4所述的制备方法，其特征在于，所述聚合催化剂为磷酸酯取代的钼化合物和酚配体取代的烷基铝；所述磷酸酯取代的钼化合物统称为钼系催化剂，所述酚配体取代的烷基铝统称为铝系催化剂。

6.如权利要求5所述的制备方法，其特征在于，所述磷酸酯为磷酸三丙酯、磷酸三丁酯、磷酸三苯酯中的任一种或任两种或三种的组合，所述钼化合物为五氯化钼、二氯二氧钼、乙酰丙酮钼中任一种或任两种或三种的组合；所述酚配体为间甲酚、2-羟基-4-甲氧基苯乙酮、2-乙基-3-羟基-4H-吡喃-4-酮中的一种，所述烷基铝为三异丁基铝、三乙基铝、三甲基铝中的任一种或任两种或三种的组合。

7.如权利要求5或6所述的制备方法，其特征在于，所述铝系催化剂中的酚与铝的物质的量的比为Fen/Al＝0.5～1.5，所述钼系催化剂中的磷酸酯与钼化合物的物质的量之比为

2.5～5。

8.如权利要求1所述的制备方法，其特征在于，在步骤S2中，所述不同环氧度的1,2聚丁二烯与丙交酯的质量比为1:7～12，丙交酯在甲苯溶剂中的浓度0.8～1.2mol/L；

所述丙交酯：铝系催化剂：钼系催化剂的摩尔比为按丙交酯：铝元素：钼元素计的物质的量为2000～1000:20～60:1。

9.如权利要求1所述的制备方法，其特征在于，所述步骤S2中，聚合的温度为80～120℃，聚合时间为8～11h。

10.如权利要求1所述的制备方法，其特征在于，在步骤S3中，所述聚乳酸、PLA-g-E1,2-PB与1,2-PB的质量比为75～85:10～20:5～15。
