1.一种快速制备碳化硼枝状纳米纤维的方法，其特征在于是以镁粉(Mg)、氧化硼(B2O3)、硼氢化钾(KBH4)和柠檬酸(C6H8O7)为原料，首先将称量好的原料混合均匀，然后放入不锈钢球磨罐，抽真空球磨6-24h，然后将球磨均匀的前驱体粉料置于自制的顶端带孔自蔓延不锈钢反应罐中，振实，然后将反应罐放入600-900℃的自蔓延反应炉中保温6-15min，取出粗产物于80℃的盐酸和硝酸混合物中热搅拌12h，抽滤，后用蒸馏水及乙醇多次洗涤和干燥，在80℃真空干燥箱中干燥24h，即可得灰色的B4C粉体。

2.根据权利要求1所述的一种快速制备碳化硼枝状纳米纤维的方法，其特征在于所述镁、氧化硼、硼氢化钾、柠檬酸混合料中C：KBH4：B2O3：Mg的摩尔配比为1:(0.2-1.4):(1.43-

2.2):(1.8-6)。

3.根据权利要求1所述的一种快速制备碳化硼枝状纳米纤维的方法，其特征在于所述球磨工艺中球/料比例为30-40:1，球磨转速为200-500转/分，球磨时间为6-24h。

4.根据权利要求1所述的一种快速制备碳化硼枝状纳米纤维的方法，其特征在于所述洗涤提纯工艺是先将粗产物分散在蒸馏水中，加入盐酸和硝酸，于80℃下加热搅拌12h，然后经抽滤、乙醇洗涤，于80℃真空干燥24h后即可得到灰色B4C粉体。

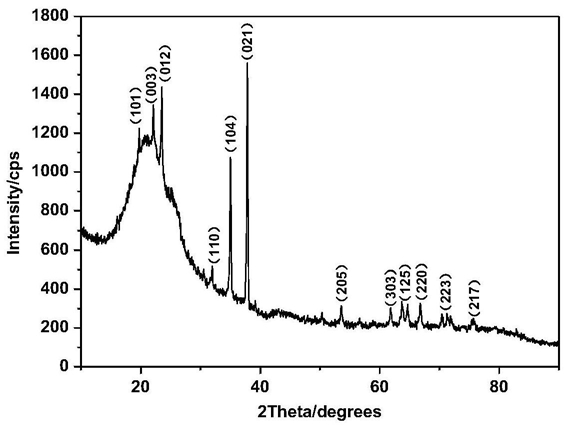

5.根据权利要求1所述的碳化硼枝状纳米纤维材料，其特征在于所述碳化硼枝状纳米纤维为一维结构，其直径为80-250nm，长度为1-5μm。
