1.一种明线壁装插座的断电保护装置，包括卡位机构(1)、机壳机构(2)、灭火材料喷射机构(3)、自动断电机构(4)、伸缩插座机构(5)，其特征在于：卡位机构(1)包括卡位杆机构(1-1)、卡位壳(1-2)、连杆(1-3)、钢丝绳连接扣(1-4)、钢丝绳(1-5)、转向轮(1-6)、钢丝绳开口(1-7)、拉座(1-8)、配合孔(1-9)，卡位杆机构(1-1)设置在卡位壳(1-2)的内部，卡位杆机构(1-1)与配合孔(1-9)相配合，配合孔(1-9)开在卡位壳(1-2)的上，连杆(1-3)与卡位杆机构(1-1)相铰接，钢丝绳连接扣(1-4)与连杆(1-3)相连，钢丝绳连接扣(1-4)与钢丝绳(1-

5)相连，钢丝绳(1-5)与转向轮(1-6)相配合，转向轮(1-6)与卡位壳(1-2)相铰接，钢丝绳(1-5)与拉座(1-8)相连，钢丝绳开口(1-7)开在卡位壳(1-2)上；

卡位杆机构(1-1)包括卡位杆本体(1-1-1)、卡位杆座(1-1-2)、铰接孔(1-1-3)、滑动槽(1-1-4)、卡位杆弹簧(1-1-5)，卡位杆本体(1-1-1)与滑动槽(1-1-4)相配合，滑动槽(1-1-

4)开在卡位杆座(1-1-2)上，铰接孔(1-1-3)攻在卡位杆本体(1-1-1)上，卡位杆弹簧(1-1-

5)与卡位杆本体(1-1-1)相连；

机壳机构(2)包括机壳本体(2-1)、进线口(2-2)、调节孔(2-3)、伸缩孔(2-4)，进线口(2-2)开在机壳本体(2-1)的左侧板上，调节孔(2-3)开在机壳本体(2-1)上，伸缩孔(2-4)开在机壳本体(2-1)上；

灭火材料喷射机构(3)包括灭火电机机构(3-1)、活动座机构(3-2)、材料腔机构(3-3)、单向阀机构(3-4)，灭火电机机构(3-1)位于活动座机构(3-2)的下方，灭火电机机构(3-1)与材料腔机构(3-3)相连，活动座机构(3-2)与材料腔机构(3-3)相配合，单向阀机构(3-4)与材料腔机构(3-3)相连；

灭火电机机构(3-1)包括电机支撑(3-1-1)、灭火电机本体(3-1-2)、凸轮(3-1-3)，灭火电机本体(3-1-2)与电机支撑(3-1-1)相连，凸轮(3-1-3)与灭火电机本体(3-1-2)的连接方式为胀套连接；

活动座机构(3-2)包括被动座(3-2-1)、连接圆盘(3-2-2)、滑动杆(3-2-3)、中间座(3-

2-4)、推动杆(3-2-5)、滑动杆轮(3-2-6)、压缩座(3-2-7)，被动座(3-2-1)与连接圆盘(3-2-

2)相连，滑动杆(3-2-3)与连接圆盘(3-2-2)相铰接，中间座(3-2-4)焊接在被动座(3-2-1)与推动杆(3-2-5)之间，滑动杆轮(3-2-6)与滑动杆(3-2-3)相铰接，压缩座(3-2-7)与推动杆(3-2-5)相连；

材料腔机构(3-3)包括推动杆槽(3-3-1)、座体(3-3-2)、弧形槽A(3-3-3)、弹簧A(3-3-

4)、烟雾感应器(3-3-5)、T型腔(3-3-6)、压缩弹簧(3-3-7)，推动杆槽(3-3-1)开在座体(3-

3-2)上，弧形槽A(3-3-3)开在座体(3-3-2)上，弹簧A(3-3-4)设置在弧形槽A(3-3-3)的内部，烟雾感应器(3-3-5)与座体(3-3-2)相连，T型腔(3-3-6)开在座体(3-3-2)上，T型腔(3-

3-6)与推动杆槽(3-3-1)相连通，压缩弹簧(3-3-7)设置在T型腔(3-3-6)的内部；

单向阀机构(3-4)包括单向阀焊接环(3-4-1)、单向阀本体(3-4-2)，单向阀焊接环(3-

4-1)与单向阀本体(3-4-2)相连；

自动断电机构(4)包括断电驱动电机(4-1)、断电凸轮(4-2)、中间连接机构(4-3)、移动插头机构(4-4)、固定插头机构(4-5)，断电驱动电机(4-1)与断电凸轮(4-2)的连接方式为胀套连接，断电凸轮(4-2)与中间连接机构(4-3)相配合，中间连接机构(4-3)与移动插头机构(4-4)相连，固定插头机构(4-5)与中间连接机构(4-3)相连，固定插头机构(4-5)与移动插头机构(4-4)相连；

中间连接机构(4-3)包括连接座A(4-3-1)、联动腔(4-3-2)、联动弹簧(4-3-3)、联动滑块(4-3-4)、铰接孔B(4-3-5)、联动杆(4-3-6)、联动轮座(4-3-7)、联动轮(4-3-8)、连接座A支撑(4-3-9)，联动腔(4-3-2)开在连接座A(4-3-1)的内部，联动弹簧(4-3-3)设置在联动腔(4-3-2)的内部，联动滑块(4-3-4)与联动腔(4-3-2)相配合，铰接孔B(4-3-5)开在联动滑块(4-3-4)上，联动杆(4-3-6)与联动滑块(4-3-4)相连，联动杆(4-3-6)与联动轮座(4-3-7)相连，联动轮(4-3-8)与联动轮座(4-3-7)相铰接，连接座A支撑(4-3-9)与连接座A(4-3-1)相连；

移动插头机构(4-4)包括插头杆(4-4-1)、移动插头本体(4-4-2)、插头滑槽(4-4-3)、插头滑块(4-4-4)，插头杆(4-4-1)与移动插头本体(4-4-2)相铰接，插头滑槽(4-4-3)与插头滑块(4-4-4)相配合，插头滑块(4-4-4)与移动插头本体(4-4-2)相连；

固定插头机构(4-5)包括固定座(4-5-1)、固定插头支撑(4-5-2)、固定插头(4-5-3)、连接座B(4-5-4)、走线软管(4-5-5)，固定插头支撑(4-5-2)设置在固定座(4-5-1)与连接座B(4-5-4)的中间，固定插头(4-5-3)与连接座B(4-5-4)相连，走线软管(4-5-5)与连接座B(4-

5-4)相连；

伸缩插座机构(5)包括伸缩驱动机构(5-1)、移动支撑机构(5-2)、外部插头(5-3)，伸缩驱动机构(5-1)与移动支撑机构(5-2)相连，移动支撑机构(5-2)与外部插头(5-3)相连；

伸缩驱动机构(5-1)包括轴承座(5-1-1)、驱动螺旋(5-1-2)、伸缩壳(5-1-3)、拧动头(5-1-4)，轴承座(5-1-1)与驱动螺旋(5-1-2)的连接方式为轴承连接，轴承座(5-1-1)与伸缩壳(5-1-3)相连，驱动螺旋(5-1-2)与拧动头(5-1-4)的连接方式为焊接；

移动支撑机构(5-2)包括内螺旋(5-2-1)、移动座体(5-2-2)、移动座体支撑(5-2-3)、弹簧座A(5-2-4)、中间弹簧(5-2-5)、限位杆B(5-2-6)、弹簧座B(5-2-7)、弹簧座B支撑(5-2-

8)、限位杆槽A(5-2-9)，内螺旋(5-2-1)攻在移动座体(5-2-2)上，移动座体(5-2-2)与移动座体支撑(5-2-3)相连，弹簧座A(5-2-4)与移动座体支撑(5-2-3)相连，中间弹簧(5-2-5)与弹簧座A(5-2-4)的连接方式为焊接，中间弹簧(5-2-5)与弹簧座B(5-2-7)的连接方式为焊接，限位杆B(5-2-6)与弹簧座A(5-2-4)的连接方式为焊接，限位杆B(5-2-6)与限位杆槽A(5-2-9)相配合，限位杆槽A(5-2-9)开在弹簧座B(5-2-7)上，弹簧座B(5-2-7)与弹簧座B支撑(5-2-8)相连；

外部插头(5-3)包括外部插头座(5-3-1)、插孔(5-3-2)，插孔(5-3-2)开在外部插头座(5-3-1)上；

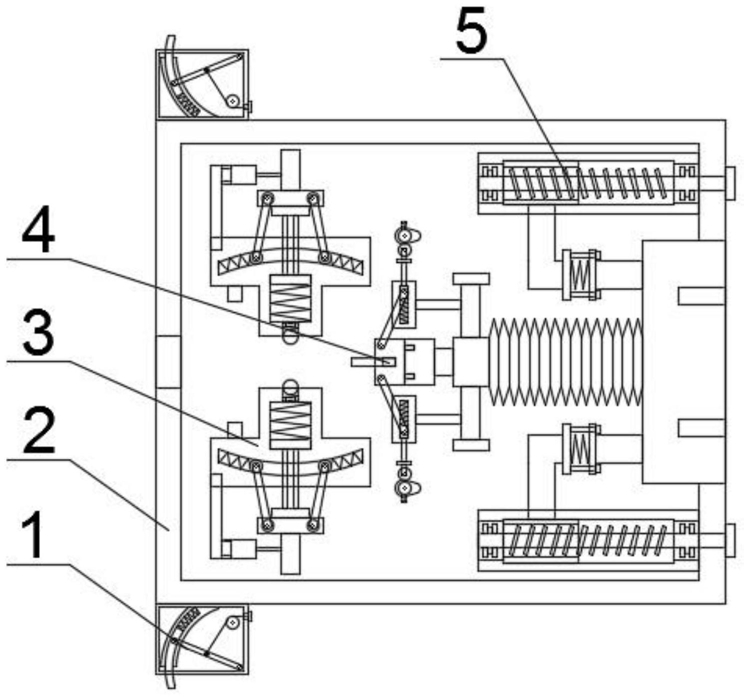

卡位机构(1)位于机壳机构(2)的上下两侧，灭火材料喷射机构(3)设置在机壳机构(2)的内部，自动断电机构(4)设置在机壳机构(2)的内部，伸缩插座机构(5)与机壳机构(2)相连，伸缩插座机构(5)与自动断电机构(4)相连。

2.根据权利要求1所述的一种明线壁装插座的断电保护装置，其特征在于：所述的卡位机构(1)的个数为两个。

3.根据权利要求1所述的一种明线壁装插座的断电保护装置，其特征在于：所述的机壳本体(2-1)的材料为塑料。

4.根据权利要求1所述的一种明线壁装插座的断电保护装置，其特征在于：所述的驱动螺旋(5-1-2)的材料为40Cr。
