1.一种富胺基儿茶酚胺化合物，其特征在于，由富胺基分子和含羧基植物多酚化合物反应得到。

2.一种富胺基儿茶酚胺化合物的制备方法，其特征在于，包括：将含羧基植物多酚化合物与富胺基分子置于酸性缓冲液中反应完全后经透析、冻干得到富胺基儿茶酚胺化合物，参与反应的所述含羧基植物多酚化合物中的羧基与参与反应的所述富胺基分子中的胺基的摩尔比为0.01～10:1，所述含羧基植物多酚化合物置于所述酸性缓冲液中的浓度为0.01～100mg/ml；

优选地，参与反应的所述含羧基植物多酚化合物中的羧基与参与反应的所述富胺基分子中的胺基的摩尔比为0.14～0.33:1；

优选地，所述含羧基植物多酚化合物置于所述酸性缓冲液中的浓度为0.5～1.5mg/ml；

优选地，所述酸性缓冲液包括MES缓冲液、柠檬酸-氢氧化钠-盐酸缓冲液或磷酸氢二钠-磷酸二氢钠缓冲液；

优选地，将所述含羧基植物多酚化合物与所述富胺基分子置于所述酸性缓冲液中反应完全是反应至少0.5h；

优选地，将所述含羧基植物多酚化合物与所述富胺基分子置于所述酸性缓冲液中反应完全后透析是置于透析袋中透析至少0.5h。

3.一种基于儿茶酚胺的富胺基表面改性产品，其特征在于，包括碱性缓冲溶液和如权利要求1所述的富胺基儿茶酚胺化合物或者如权利要求2所述的方法制得的富胺基儿茶酚胺化合物，所述富胺基儿茶酚胺化合物与所述碱性缓冲溶液用量之比为0.01～100mg：1mL，优选地，所述富胺基儿茶酚胺化合物与所述碱性缓冲溶液用量之比为0.5～1.5mg：

1mL。

4.根据权利要求3所述的基于儿茶酚胺的富胺基表面改性产品，其特征在于，所述含羧基植物多酚化合物包括咖啡酸、氢化咖啡酸、没食子酸、单宁酸、阿魏酸、2,3-二羟基苯甲酸和3,4-二羟基苯甲酸中至少一种。

5.根据权利要求3所述的基于儿茶酚胺的富胺基表面改性产品，其特征在于，所述富胺基分子包括聚烯丙胺、聚乙烯胺、多聚赖氨酸和壳聚糖中至少一种。

6.根据权利要求3所述的基于儿茶酚胺的富胺基表面改性产品，其特征在于，碱性缓冲溶液包括碳酸钠-碳酸氢钠缓冲液、PBS缓冲液或Tris-HCl缓冲液。

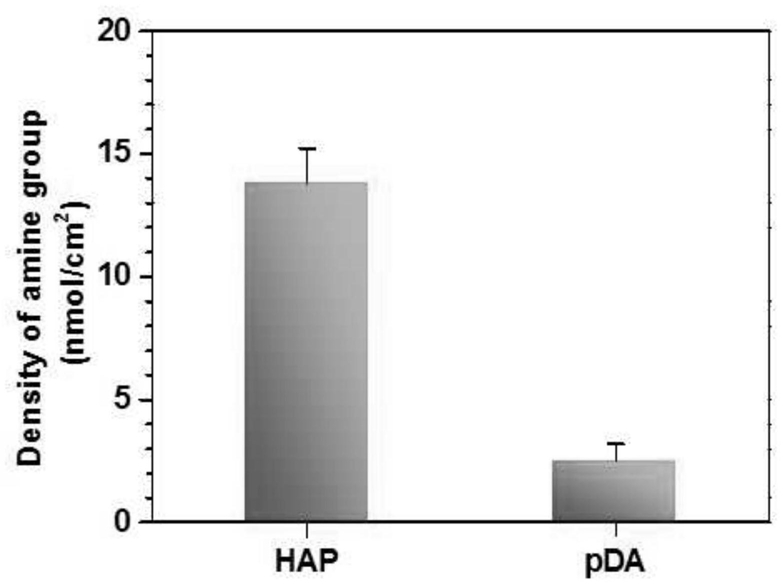

7.一种在材料表面浸涂基于儿茶酚胺的富胺基涂层的方法，其特征在于，包括：将基底材料置于碱性缓冲溶液和富胺基儿茶酚胺化合物混合后的混合物中，反应至少

0.5h得初级样品，所述富胺基儿茶酚胺化合物与所述碱性缓冲溶液用量之比为0.01～

100mg：1mL；

将所述初级样品清洗后干燥，

优选地，所述富胺基儿茶酚胺化合物与所述碱性缓冲溶液用量之比为0.5～1.5mg：

1mL，

优选地，将所述基底材料置于所述的混合物中反应的反应温度为1～99℃；

优选地，将所述基底材料置于所述的混合物中反应的时间为0.5～48h。

8.根据权利要求7所述的在材料表面浸涂基于儿茶酚胺的富胺基涂层的方法，其特征在于，将所述初级样品进行清洗后干燥是：将初级样品置于去离子水中浸没清洗，在惰性气体氛围下干燥，更优选地，惰性气体为氮气。

9.根据权利要求7所述的在材料表面浸涂基于儿茶酚胺的富胺基涂层的方法，其特征在于，所述基底材料包括金属材料、无机材料或高分子材料。

10.一种表面具涂层的材料，其特征在于，采用如权利要求7～9任一项所述的方法制得。
