1.一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：为皮芯结构，皮层为成纤聚合物，芯层为混合石蜡相变材料，所述皮层由外相纺丝液纺丝而成，所述外相纺丝液为聚丙烯腈和N,N-二甲基乙酰胺混合物，所述芯层由内相纺丝液纺丝而成，所述内相纺丝液为正二十烷与正十四烷的混合物。

2.根据权利要求1所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：所述外相纺丝液中聚丙烯腈的质量浓度为10-15％。

3.根据权利要求1所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：正二十烷与正十四烷的混合物由正二十烷与正十四烷按照1:3～1:7的质量比混合而成。

4.根据权利要求1所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于，制备方法如下：步骤一：将水洗后的聚丙烯腈溶解于N,N-二甲基乙酰胺中，置于磁力搅拌器上搅拌

12h，制得聚丙烯腈质量浓度为10-15％的外相纺丝液；

步骤二：将正二十烷和常温下为液态的正十四烷按照1:3～1:7的质量比混合，制得内相纺丝液；

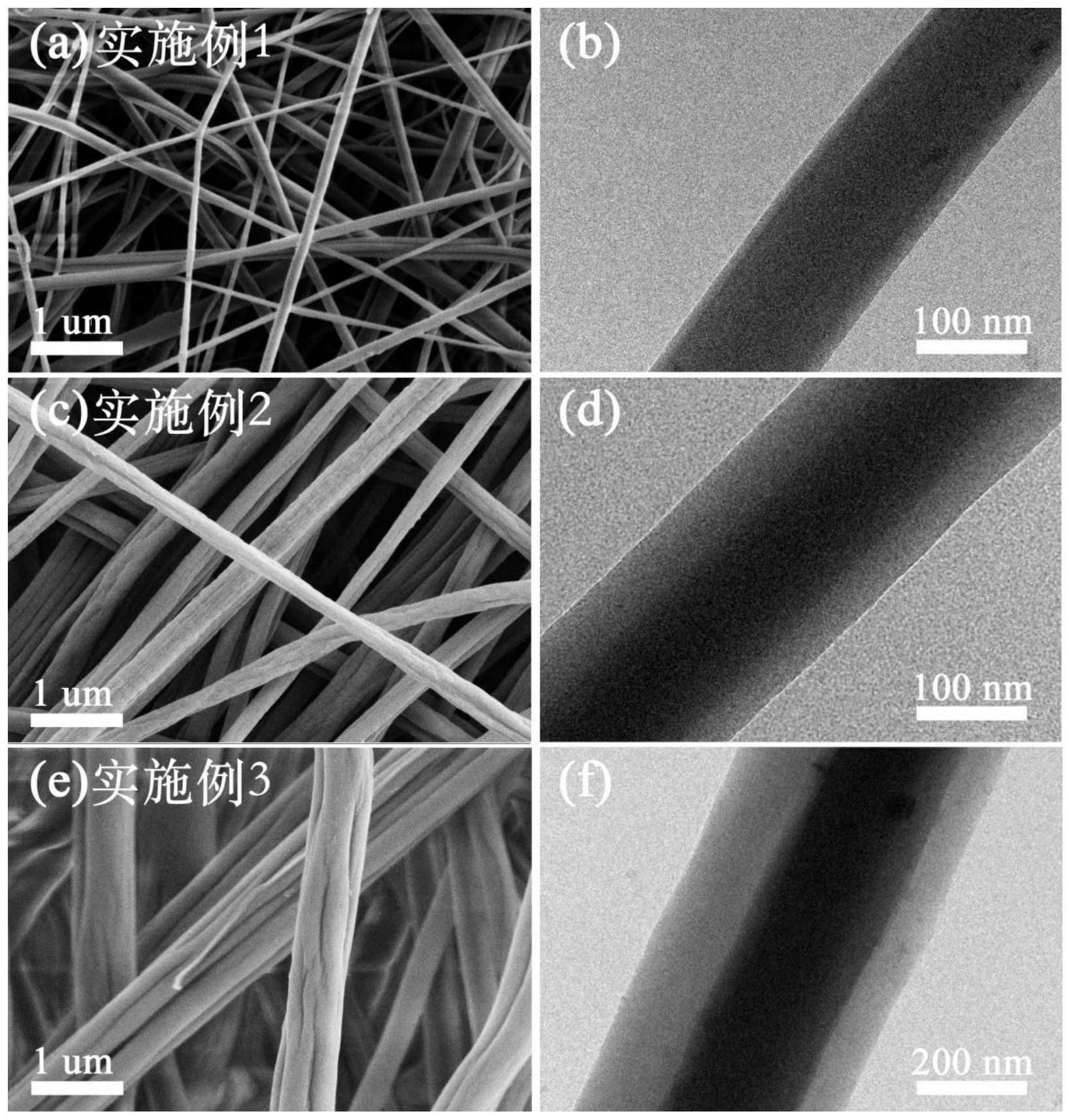

步骤三：将外相纺丝溶液及内相纺丝溶液转移至注射器内并加入到同轴喷头中，在高压静电场中进行纺丝，通过表面包覆有锡箔纸的滚筒接收纤维，干燥后获得石蜡/聚丙烯腈智能调温纳米纤维。

5.根据权利要求4所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：步骤三纺丝时，所述外相纺丝液的流速为0.5mL h-1，内相纺丝液的流速为0.3mL h-1。

6.根据权利要求4所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：步骤三纺丝时，电压控制为10kV～14kV。

7.根据权利要求1所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：步骤三纺丝时，接收距离为10～15cm。

8.根据权利要求1所述的一种石蜡/聚丙烯腈智能调温纳米纤维，其特征在于：步骤三的干燥为在常压下，60℃烘箱中，干燥6小时以上。
