专利号: 2019103007221
申请人: 山东德普检测技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

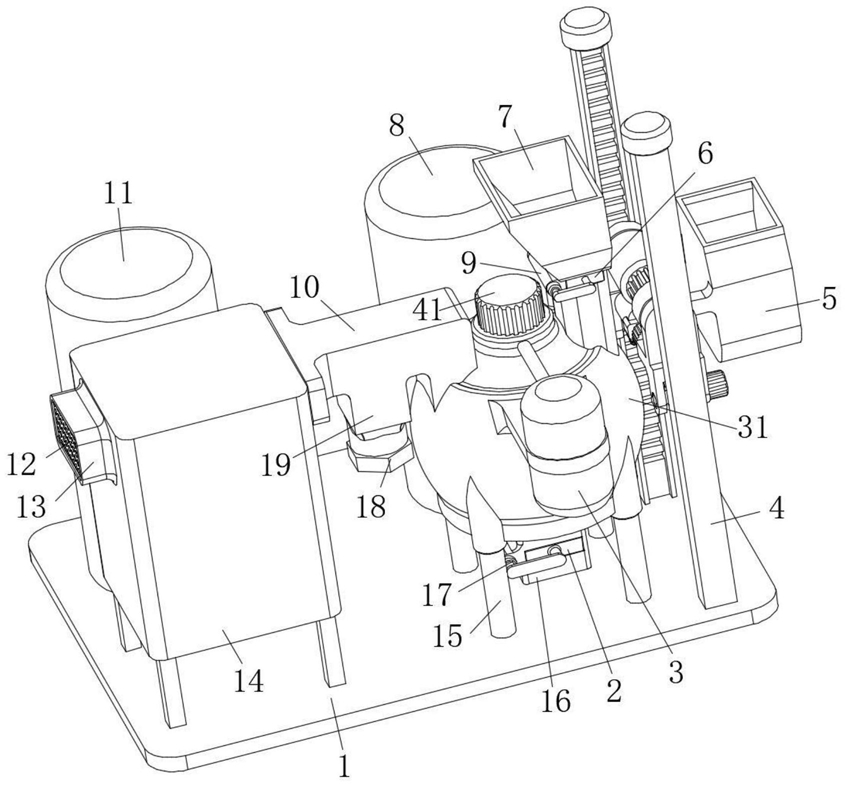

1.一种农村垃圾处理用的环保型焚烧装置,包括底座(1),且底座(1)上通过支架(15)安装有焚烧罐(31),其特征在于:所述焚烧罐(31)的底部一体成型有废料排出口(16),且焚烧罐(31)的上端一体成型有进料口(7),所述进料口(7)上固定安装有第一推动装置(9),且第一推动装置(9)的末端驱动有用于封闭进料口(7)的进料封板(6),所述废料排出口(16)上固定安装有第二推动装置(17),且第二推动装置(17)的末端驱动安装有用于封闭废料排出口(16)的排料封板(2),所述焚烧罐(31)顶部设置有进气管(27),且进气管(27)的末端设置有喷头(28),所述进气管(27)在对应喷头(28)处设置有点火器(29),且底座(1)上设置有与进气管(27)连通的燃气管(3),所述焚烧罐(31)上一体成型有尾气过滤管道(10),且尾气过滤管道(10)的下端一体成型有储灰管道(19),所述尾气过滤管道(10)在对应焚烧罐(31)的上方处设置有第一过滤网(24),且尾气过滤管道(10)在的内部设置有深入储灰管道(19)的第二过滤网(25),所述焚烧罐(31)的外壳内部设置有冷却腔(30),且底座(1)上固定安装有与冷却腔(30)连通的热水罐(8)和冷水罐(11),所述底座(1)上固定安装有与尾气过滤管道(10)连通的处理箱(14),且处理箱(14)的内部通过隔板分割为余热回收腔(20)和反应腔(22),所述处理箱(14)的内部设置有与尾气过滤管道(10)连通且穿过余热回收腔(20)并深入反应腔(22)内的导气管道(23),所述处理箱(14)的上方一体成型有与反应腔(22)连通的尾气排出口(13),且冷水管(11)和热水罐(8)均与余热回收腔(20)连通。

2.根据权利要求1所述的一种农村垃圾处理用的环保型焚烧装置,其特征在于:所述第一推动装置(9)和第二推动装置(17)均为滚珠丝杆式电动推杆,且第一过滤网(24)和第二过滤网(25)分别为初效过滤网和中效过滤网。

3.根据权利要求1所述的一种农村垃圾处理用的环保型焚烧装置,其特征在于:所述进气管(27)的外侧套接安装有与焚烧罐(31)匹配的刮板(33),且刮板(33)上一体成型有拨动齿(32),所述焚烧罐(31)上设置有用于驱动刮板(33)转动的主电机(41)。

4.根据权利要求1所述的一种农村垃圾处理用的环保型焚烧装置,其特征在于:所述储灰管道(19)的底部设置有排灰口,且排灰口上安装有封盖(18)。

5.根据权利要求1所述的一种农村垃圾处理用的环保型焚烧装置,其特征在于:所述尾气排出口(13)上设置有防护网(12),且导气管道(23)为导热铜管,所述反应腔(22)内设置有尾气吸收反应液,且处理箱(14)在对应反应腔(22)的底部一体成型有排液口(21)。

6.根据权利要求1所述的一种农村垃圾处理用的环保型焚烧装置,其特征在于:所述底座(1)上固定安装有导向柱(4),且导向柱(4)上滑动安装有一对滑动座(34),所述滑动座(34)之间通过连接座(37)连接,且滑动座(34)之间铰接安装有转动轴(39),所述转动轴(39)的前端固定安装有与进料口(7)匹配的上料盒(5),且转动轴(39)上一体成型有从动轮(40),所述连接座(37)上设置有驱动从动轮(40)的第二驱动电机(38),且导向柱(4)上设置有齿条(26),所述滑动座(34)上设置有与齿条(26)啮合的第一配合轮(36),且滑动座(34)上固定安装有驱动第一配合轮(36)的第一驱动电机(35)。

7.根据权利要求1所述的一种农村垃圾处理用的环保型焚烧装置,其特征在于:所述排料封板(2)和进料封板(6)均为隔热陶瓷板,且冷却腔(30)和焚烧罐(31)的内壁面之间设置有均为板。
