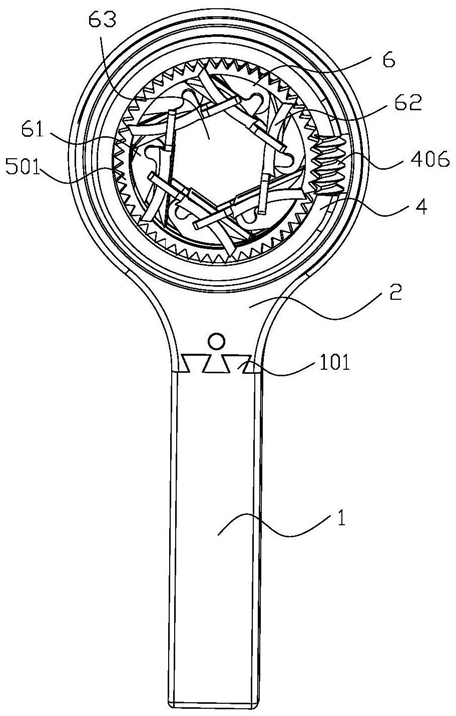

1.一种棘轮扳手，其特征在于，该扳手包括握把（1）、扳手头外壳（2）、棘轮齿配合块（3）、棘轮外环（4）、配合内环（5）和调节组件（6）；所述的扳手头外壳（2）与握把（1）固定连接；扳手头外壳（2）下部内设置有配合槽（201），所述的棘轮齿配合块（3）铰接在配合槽（201）内；扳手头外壳（2）上设置有环形棘轮配合槽（202），所述的棘轮外环（4）设置在棘轮配合槽（202）内，棘轮外环（4）的外壁上周向设置有棘轮齿（401），所述的棘轮齿（401）与棘轮齿配合块（3）的顶部相配合；棘轮外环（4）后部和前部分别设置有配合环形槽（402）和齿环配合槽（403），配合环形槽（402）上周向设置有六根固定杆（404）；所述的配合内环（5）通过六根固定杆（404）设置在配合环形槽（402）内，配合内环（5）的前部设置有齿环（501），所述的齿环（501）设置在齿环配合槽（403）内，且齿环配合槽（403）一侧设置有齿轴空挡（405），所述的齿轴空挡（405）上设置有与齿环（501）相啮合的旋转齿轴（406）；所述的配合内环（5）上设置有调节组件配合槽（503），所述的调节组件（6）设置在调节组件配合槽（503）内；

所述的调节组件（6）包括六块铰接配合板（61）和六块调节板（62）； 所述的每块调节板（62）的后部设置有调节板配合槽（621），调节板配合槽（621）的左侧下方设置有调节铰接杆（622），所述的每块铰接配合板（61）的一端与调节铰接杆（622）铰接，每块铰接配合板（61）的另一端铰接在每根固定杆（404）上；调节板配合槽（621）的左侧设置有配合杆（623），所述的配合杆（623）与相邻一块的调节板（62）的调节板配合槽（621）相配合，调节板配合槽（621）的右侧与配合内环（5）铰接设置在配合环形槽（402）内；调节板（62）的前部连接有呈长条状且向下弯曲的弧形杆（624）；所述的弧形杆（624）的左部连接有调节配合头（625），所述的调节配合头（625）上设置有向前凹的调节凹槽（626）；弧形杆（624）设置在相邻一块调节板（62）的调节凹槽（626）内，所述的六块调节板（62）拼接组合形成正六边形通孔（63）。

2.根据权利要求1所述的一种棘轮扳手，其特征在于，所述的配合内环（5）的前板后板通过六个内环连接杆（51）连接，配合内环（5）前板和后板上均周向设有六个呈长条状且向下弯曲的弧形配合槽（502），所述的六根固定杆（404）分别设置在六个弧形配合槽（502）内。

3.根据权利要求1所述的一种棘轮扳手，其特征在于，所述的棘轮齿配合块（3）铰接在扳手头外壳（2）下端中部，棘轮齿配合块（3）的顶部设置有配合倾斜面（31），棘轮齿配合块（3）的下部设置有回弹支板（32）。

4.根据权利要求1所述的一种棘轮扳手，其特征在于，所述的调节板（62）的顶面呈直线状，调节板（62）的底面呈曲线状，所述的弧形杆（624）设置在齿环（501）的外侧，所述的调节板（62）的后侧与棘轮外环（4）后部平齐。

5.根据权利要求1所述的一种棘轮扳手，其特征在于，所述的握把（1）的顶部设置有倒梯形凸块（101），所述的扳手头外壳（2）的底部设置有与倒梯形凸块（101）相配合的倒梯形槽（203）。
