电镀挂篮
¥16500
专利号: 2019102979071
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

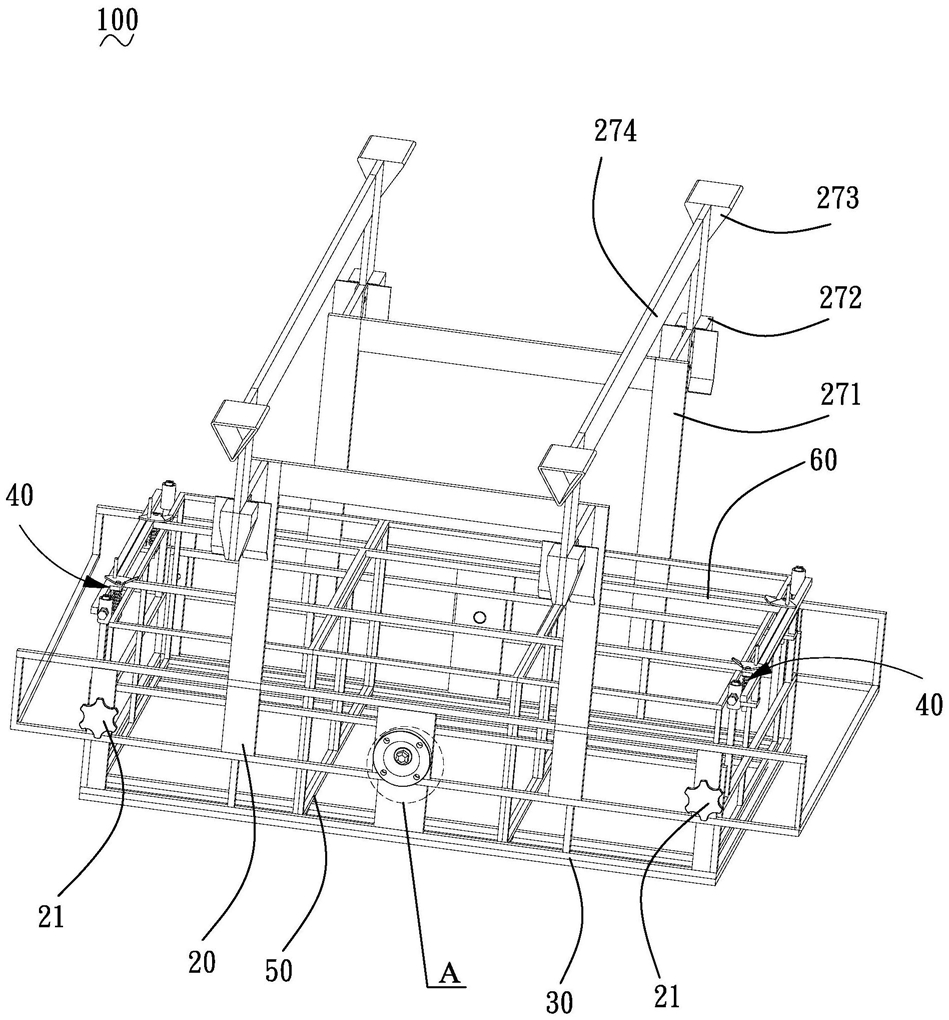

1.一种电镀挂篮,其特征在于,包括:母篮架、铰接于所述母篮架上的翻转篮、安装于所述翻转篮上的锁紧机构及产品架;所述母篮架上安装有限位调节件,所述限位调节件与所述翻转篮相对设置;所述翻转篮可绕着所述母篮架翻转改变位置;所述锁紧机构与所述产品架抵接以使所述产品架固定在所述翻转篮上。

2.根据权利要求1所述的电镀挂篮,其特征在于,所述母篮架上安装有相对设置的第一承接座及第二承接座,所述翻转篮的相对两侧分别与所述第一承接座、第二承接座铰接。

3.根据权利要求2所述的电镀挂篮,其特征在于,所述第二承接座包括安装于所述母篮架上的承接轴承、穿设于所述承接轴承上的承接轴,所述承接轴与所述翻转篮连接。

4.根据权利要求1所述的电镀挂篮,其特征在于,所述母篮架上安装有悬挂组件,所述悬挂组件包括与所述母篮架连接的两条悬挂臂、安装于所述悬挂臂上的第一悬挂座及第二悬挂座。

5.根据权利要求1所述的电镀挂篮,其特征在于,所述翻转篮的侧面上设有限位孔,所述限位孔与所述限位调节件适配。

6.根据权利要求1所述的电镀挂篮,其特征在于,所述翻转篮上安装有承接条及支撑柱,所述承接条位于所述翻转篮的底部用于承接所述产品架,所述支撑柱位于所述翻转篮相对的侧端上且与所述锁紧机构连接。

7.根据权利要求1所述的电镀挂篮,其特征在于,所述锁紧机构包括:套装于所述翻转篮上的套装组件、安装于所述套装组件上的锁紧组件,所述锁紧组件与所述产品架抵接。

8.根据权利要求7所述的电镀挂篮,其特征在于,所述套装组件包括两个相对设置的安装套、安装于所述安装套上的固定调节件、两端分别与所述安装套连接的横条,所述固定调节件与所述翻转篮相对设置,所述锁紧组件位于所述横条上。

9.根据权利要求8所述的电镀挂篮,其特征在于,所述锁紧组件包括安装于所述横条上的导向销、安装于所述导向销上的限位块及锁紧块、套于所述导向销上的弹性件,所述弹性件的两端分别与所述限位块、横条抵接,所述锁紧块位于所述横条远离所述弹性件的一侧。

10.根据权利要求1-9任一项所述的电镀挂篮,其特征在于,还包括安装于所述锁紧机构上的固定架,所述固定架与所述产品架抵接。
