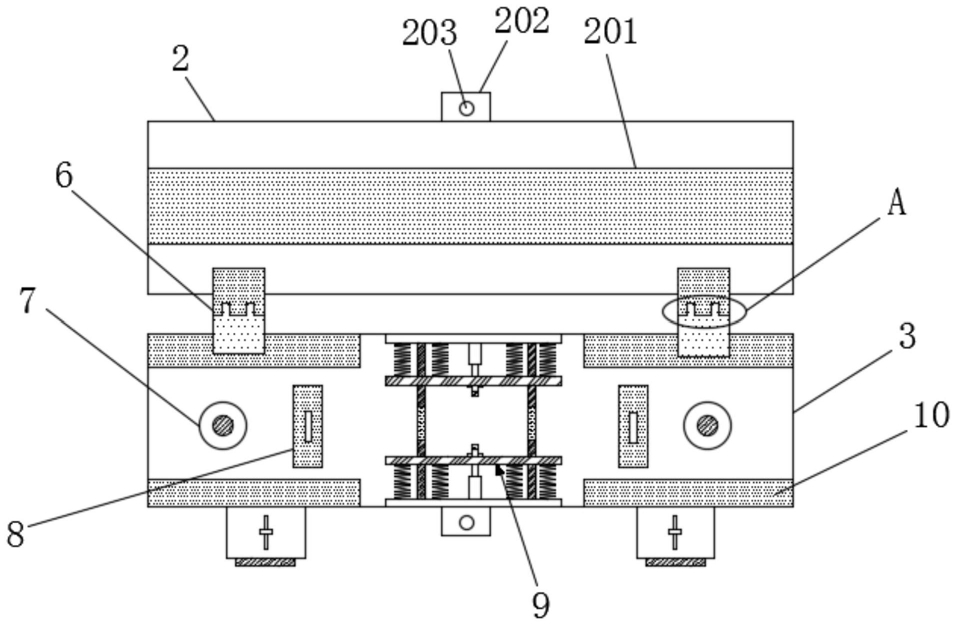

1.一种用于光纤熔纤盘的光纤保护机构，其特征在于，包括保护机构主体(1)，所述保护机构主体(1)包括主体上盖(2)与托架盘(3)，所述主体上盖(2)活动安装于托架盘(3)的上端，所述保护机构主体(1)的两侧中间位置均开设有光纤通孔(5)，所述托架盘(3)靠近边缘位置两侧均并列安装有两组安装板(4)，所述安装板(4)内活动安装有安装卡块(401)，所述主体上盖(2)的内侧中间位置安装有弹性垫片(201)，所述主体上盖(2)的上端边缘中间位置固定安装有固定块(202)，所述固定块(202)上贯穿开设有固定通孔(203)，所述主体上盖(2)与托架盘(3)之间并列连接有两组衔接板(6)，所述托架盘(3)的内部两侧均安装有缠绕结构(7)，两组所述缠绕结构(7)的相对两侧均安装有固定架(8)，所述托架盘(3)的内部中间位置设置有夹紧结构(9)，所述托架盘(3)的内壁上安装有限位挡板(10)；

所述夹紧结构(9)包括两组侧板(901)与两组活动杆(902)，且侧板(901)与活动杆(902)平行设置，所述侧板(901)与活动杆(902)之间平行连接有一号弹簧(903)与二号弹簧(904)，贯穿所述两组活动杆(902)的内部安装有一号导筒(905)与二号导筒(906)，且一号导筒(905)与二号导筒(906)的两端分别与两组侧板(901)相对两侧相接触，所述侧板(901)的内侧中间位置固定安装有伸缩槽(907)，所述一号导筒(905)、二号导筒(906)与两组活动杆(902)之间形成有衔接腔(908)，所述伸缩槽(907)内活动安装有伸缩杆(9071)，所述伸缩杆(9071)上固定安装有挡块(9072)，所述伸缩杆(9071)远离伸缩槽(907)的一端安装有右弧形限位叉(9073)，所述右弧形限位叉(9073)的一侧安装有左弧形限位叉(9074)；

所述两组活动杆(902)在一号弹簧(903)与二号弹簧(904)的作用下相向移动，且配合挡块(9072)伸缩杆(9071)在伸缩槽(907)内伸长，带动右弧形限位叉(9073)与左弧形限位叉(9074)相向移动；

其中，所述伸缩槽(907)与伸缩杆(9071)相契合，所述右弧形限位叉(9073)与左弧形限位叉(9074)对称配合；

所述一号导筒(905)与二号导筒(906)的上端外表面均设置有弧形槽(9051)，所述弧形槽(9051)的弧度为六十度；

所述衔接板(6)包括左垫板(601)与右垫板(602)，所述左垫板(601)远离主体上盖(2)的一侧开设有衔接凹槽(6011)，所述右垫板(602)远离限位挡板(10)的一侧安装有衔接凸块(6021)，所述衔接凹槽(6011)的内壁与衔接凸块(6021)之间安装有环形旋转圈(603)，依次贯穿所述左垫板(601)、环形旋转圈(603)与衔接凸块(6021)的内部活动安装有固定螺栓(11)，所述固定螺栓(11)的一端安装有螺帽(12)；

所述缠绕结构(7)包括平行设置的固定板(701)与限位盖板(704)，贯穿所述限位盖板(704)的内部活动安装有缠绕轴(702)，且缠绕轴(702)的底端与固定板(701)相接触，所述缠绕轴(702)上安装有缠绕辊(703)；

所述缠绕辊(703)通过缠绕轴(702)贯穿限位盖板(704)安装于固定板(701)与限位盖板(704)之间，且缠绕结构(7)通过固定板(701)安装于托架盘(3)内；

所述固定架(8)的底端两侧均安装有安装垫脚(801)，所述固定架(8)的上端中间位置内置有内环(802)，贯穿所述内环(802)的内部活动安装有旋转柱(803)，所述旋转柱(803)的底端安装有弧形固定叉(804)；

所述安装板(4)的内壁与安装卡块(401)之间连接有伸缩弹簧(402)，所述安装板(4)的上端开设有滑槽(403)，所述滑槽(403)内滑动安装有滑柱(404)，所述滑柱(404)的上端安装有推块(405)；

所述滑柱(404)通过推块(405)在滑槽(403)内滑动，所述安装卡块(401)通过滑柱(404)配合伸缩弹簧(402)在安装板(4)内滑动；

其中，所述滑柱(404)与滑槽(403)配合，所述安装板(4)与安装卡块(401)配合，所述伸缩弹簧(402)受力后产生变形且力消除后恢复原状；

所述光纤保护机构的使用方法具体操作步骤如下：

步骤一：通过推动推块(405)带动滑柱(404)在滑槽(403)内滑动，滑柱(404)带动安装卡块(401)收缩，伸缩弹簧(402)被压缩，接着，将保护机构主体(1)放置到光纤熔纤盘底部，松开推块(405)，在伸缩弹簧(402)的弹力作用下，安装卡块(401)从安装板(4)内弹出卡住光纤熔纤盘底部的卡槽内，完成安装；

步骤二：将固定栓从固定通孔(203)中拔出，两组固定块(202)分开，使得左垫板(601)与右垫板(602)在固定螺栓(11)的贯穿下沿着固定螺栓(11)转动，以打开主体上盖(2)；

步骤三：将待衔接的光纤分别沿着保护机构主体(1)两端开有光纤通孔(5)拉进至衔接腔(908)衔接，之后，活动杆(902)在一号弹簧(903)与二号弹簧(904)的弹力作用下相向移动，配合挡块(9072)使得伸缩杆(9071)在伸缩槽(907)内伸长，带动右弧形限位叉(9073)与左弧形限位叉(9074)相向移动对光纤的衔接处限位固定；

步骤四：通过安装垫脚(801)将固定架(8)安装于托架盘(3)的底部，不断旋转旋转柱(803)穿过内环(802)以带动弧形固定叉(804)向下移动对光纤固定，同时，缠绕辊(703)通过缠绕轴(702)安装于限位盖板(704)与固定板(701)之间，将过长光纤缠绕在缠绕辊(703)上。

2.根据权利要求1所述的一种用于光纤熔纤盘的光纤保护机构，其特征在于，所述左垫板(601)与右垫板(602)通过固定螺栓(11)依次贯穿左垫板(601)、环形旋转圈(603)与衔接凸块(6021)连接，所述左垫板(601)与衔接凸块(6021)上均贯穿开设有螺孔，所述环形旋转圈(603)与螺孔的内壁均分布有内螺纹，所述固定螺栓(11)的四周表面分布有外螺纹，内螺纹与外螺纹相嵌合。

3.根据权利要求1所述的一种用于光纤熔纤盘的光纤保护机构，其特征在于，所述两组活动杆(902)均沿着一号导筒(905)与二号导筒(906)相向移动，所述一号导筒(905)与二号导筒(906)平行设置。

4.根据权利要求1所述的一种用于光纤熔纤盘的光纤保护机构，其特征在于，所述弧形固定叉(804)通过旋转柱(803)穿过内环(802)上下移动，且固定架(8)通过两组安装垫脚(801)安装于托架盘(3)的底部。
