专利号: 201910259959X
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

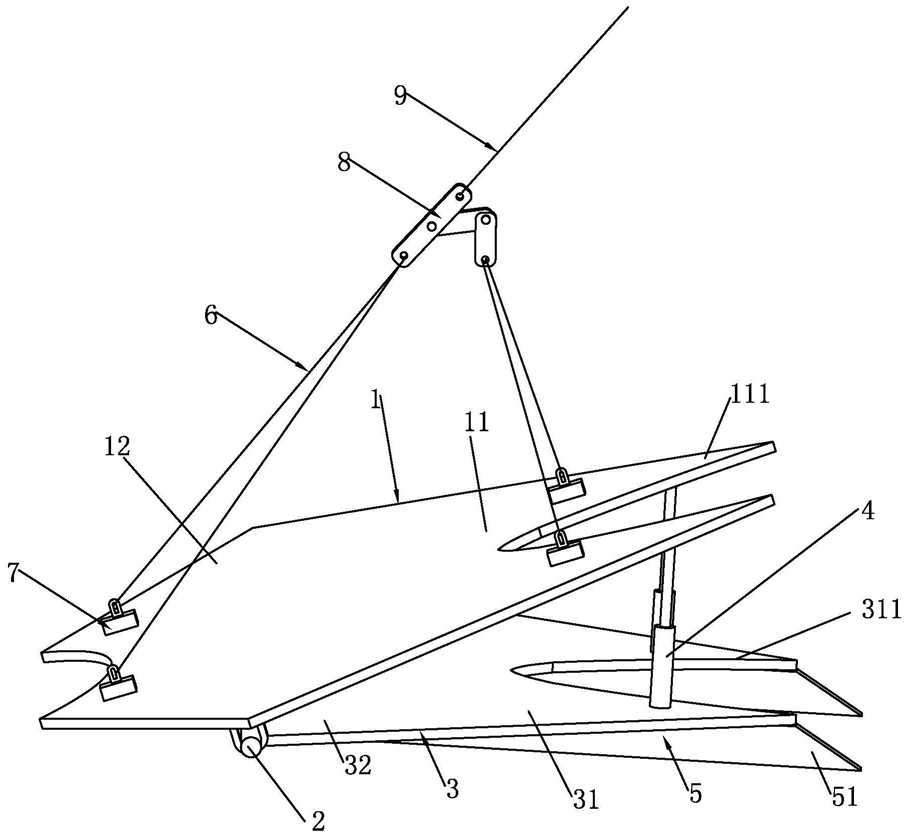

1.一种拖曳嵌入式双层平板承力锚,包括:锚板、柔索锚胫和角度调节器,所述角度调节器连接有系泊缆,其特征在于,所述锚板包括:主锚板和副锚板,所述主锚板的一端与所述副锚板的一端铰接,所述主锚板的另一端与所述副锚板的另一端之间连接有弹性连接件,未嵌入海床时,所述弹性连接件使所述主锚板和所述副锚板叠合;嵌入海床时,所述主锚板和所述副锚板打开,所述柔索锚胫的一端连接所述主锚板,另一端连接所述角度调节器。

2.如权利要求1所述的拖曳嵌入式双层平板承力锚,其特征在于,所述主锚板包括主锚板前端部和主锚板后端部,所述主锚板前端部设置有主锚尖,所述副锚板包括副锚板前端部和副锚板后端部,所述副锚板前端部设置有副锚尖,所述主锚板后端部与所述副锚板后端部铰接,所述主锚板前端部与所述副锚板前端部之间连接有所述弹性连接件。

3.如权利要求2所述的拖曳嵌入式双层平板承力锚,其特征在于,所述主锚板顶部固定设置有柔索锚胫连接件,所述柔索锚胫连接件分别设置于所述主锚板前端部和所述主锚板后端部,所述柔索锚胫的一端通过所述柔索锚胫连接件与所述主锚板安装,所述系泊缆牵引所述角度调节器调节位于所述主锚板后端部和所述主锚板前端部处的柔索锚胫长度。

4.如权利要求2所述的拖曳嵌入式双层平板承力锚,其特征在于,所述副锚板底部固定有加劲板,所述加劲板的前端伸出所述副锚尖形成延长锚尖。

5.如权利要求1所述的拖曳嵌入式双层平板承力锚,其特征在于,所述主锚板底部焊接有挂接件,所述挂接件上开设有销孔,所述副锚板顶面焊接有与所述销孔相适配的销轴。

6.如权利要求1所述的拖曳嵌入式双层平板承力锚,其特征在于,所述主锚板的面积大于所述副锚板的面积。
