专利号: 2019102555549
申请人: 灵璧县浩翔信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种新能源汽车发电机自动散热降温机构,包括发电机外壳(2)、机架、温度传感器(4012)、控制器(4011)、电动伸缩杆(401),其特征在于,所述温度传感器(4012)安装在发电机外壳(2)的内部,所述发电机外壳(2)安装在机架上,所述电动伸缩杆(401)和控制器(4011)均安装在机架上;

所述机架上转动连接有转轴(301),所述转轴(301)纵向依次连接有第一带轮A(302)、第二带轮A(303),所述发电机外壳(2)顶部连接有第一带轮B(201),所述第一带轮A(302)和第一带轮B(201)之间通过第一皮带(304)传动相连,所述发电机外壳(2)底部转动连接第二带轮B(306),所述发电机外壳(2)内部连接有散热风扇(307),所述散热风扇(307)的转轴与第二带轮B(306)固定相连,所述第二带轮A(303)与第二带轮B(306)之间通过第二皮带(305)传动相连;

所述电动伸缩杆(401)的输出端连接有滑杆(404),所述滑杆(404)上转动连接有张紧轮(403),所述张紧轮(403)与第一皮带(304)转动相连;所述机架上连接有滑腔(5),所述滑杆(404)上端与滑腔(5)滑动相连,所述滑杆(404)上端连接有U形挡板(4041),所述U形挡板(4041)滑动连接在滑腔(5)内,所述滑腔(5)内滑动连接有重力块(501),所述机架上连接有活塞桶(6)和冷却液储存箱(604),所述活塞桶(6)内滑动连接有活塞(602),所述活塞(602)上固定连接有推杆(601),所述推杆(601)远离活塞(602)的一端依次穿过滑腔(5)侧壁且延伸至滑腔(5)内部,所述推杆(601)与U形挡板(4041)滑动相连,所述推杆(601)远离活塞(602)的一端与重力块(501)相抵,所述推杆(601)上套接有弹簧(603),所述弹簧(603)两端分别与推杆(601)和活塞桶(6)相抵,所述活塞桶(6)上第一管道与冷却液储存箱(604)密封相连,所述活塞桶(6)通过第二管道连接有喷头(6061),所述喷头(6061)安装在发电机外壳(2)内,所述活塞桶(6)与冷却液储存箱(604)和喷头(6061)的连接处分别设有第一单向阀(605)和第二单向阀(606)。

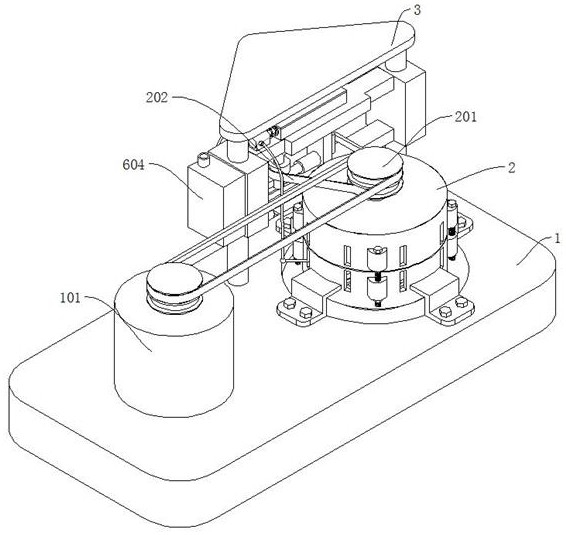

2.根据权利要求1所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述机架包括底座(1)、第一支架(3)、第二支架(4),所述第一支架(3)和发电机外壳(2)均安装在底座(1)上,所述第二支架(4)和转轴(301)均安装在第一支架(3)上,所述滑腔(5)、活塞桶(6)、冷却液储存箱(604)均安装在第二支架(4)上,所述第二支架(4)上连接有固定板(402),所述电动电动伸缩杆(401)和控制器(4011)均安装在固定板(402)上,所述固定板(402)位于第一皮带(304)之间。

3.根据权利要求2所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述温度传感器(4012)与控制器(4011)电性相连,所述控制器(4011)与电动伸缩杆(401)电性相连。

4.根据权利要求2或3所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述第二支架(4)上设有滑槽(405),所述滑槽(405)与滑腔(5)相贯通,所述滑杆(404)与滑槽(405)滑动相连。

5.根据权利要求1-3任一项所述的一种新能源汽车发电机自动散热降温机构,其特征在于,还包括动力组件(101),所述动力组件(101)的输出端通过皮带机构与发电机外壳(2)上的第一带轮B(201)相连。

6.根据权利要求1-3任一项所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述发电机外壳(2)底部连接有与散热风扇(307)对应的散热孔(3071)。

7.根据权利要求2所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述冷却液储存箱(604)顶部连接有冷却液添加口。

8.根据权利要求1-3任一项所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述第一皮带(304)与第一带轮A(302)和第一带轮B(201)为过渡配合连接。

9.根据权利要求8所述的一种新能源汽车发电机自动散热降温机构,其特征在于,所述机架上位于第一带轮A(302)和第一带轮B(201)处设有与第一皮带(304)对应的限位条。
