专利号: 2019102494850
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

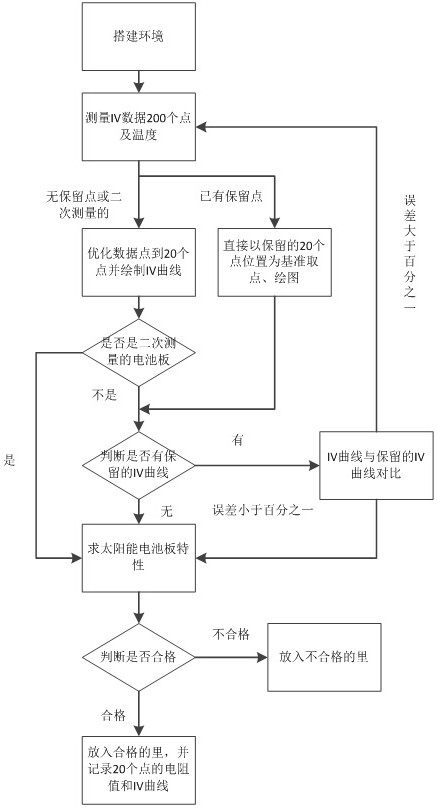

1.一种基于反馈测量的太阳能电池板质量快速检测方法,其特征在于包括如下步骤:步骤 1、搭建整个检测环境;

步骤 2、太阳能电池板测量IV数据200个点及温度;

步骤 3、对200个IV数据进行优化,优化到20个点并绘制IV曲线;

步骤 4、通过IV数据及温度参数求解得到太阳能电池板特性;

步骤 5、根据测得特性与标准特性进行对比,判断是否合格;

步骤 6、第二块太阳能电池板开始使用反馈测量;

步骤 7、合格的太阳能电池板放入一个盒子里并记录20个点的电阻值和IV曲线,不合格的放入一个盒子里不记录20个点的电阻值和IV曲线;

所述的反馈测量步骤具体如下:

6-1.有保留的点,按照步骤3中20个点位置进行取点,并绘制IV曲线;

6-2.有保留的曲线,IV曲线与储存的IV曲线进行对比,误差小于百分之一,则进行步骤

4、步骤5、步骤7;

6-3.有保留的曲线,IV曲线与储存的IV曲线进行对比,误差大于百分之一,重新进行步骤2,由于是二次测量重新进行步骤3,并进行步骤4、步骤5;

6-4.如果太阳能电池板合格,则保留20个数据的电阻值及IV曲线作为初始取点位置及IV曲线用来取点和比较;

6-5.如果太阳能电池板不合格,则不保留20个数据的电阻值及IV曲线,以上一个储存的20个数据的电阻值及IV曲线作为初始取点位置及IV曲线用来取点和比较。

2.根据权利要求1所述的一种基于反馈测量的太阳能电池板质量快速检测方法,其特征在于所述的步骤1中,搭建环境主要需要太阳光模拟仪、数字源表、温度探测器、电脑、反馈机械装置。

3.根据权利要求1所述的一种基于反馈测量的太阳能电池板质量快速检测方法,其特征在于所述的步骤2中,将太阳能电池板运输到太阳光模拟仪下,给太阳光模拟仪一个电信号,光照打开,同时使用数字源表测量其IV数据200个点以及其温度。

4.根据权利要求1所述的一种基于反馈测量的太阳能电池板质量快速检测方法,其特征在于所述的步骤3中,取200个点,使IV曲线可以反映太阳能电池板无误差的IV关系,再优化到20个点。
