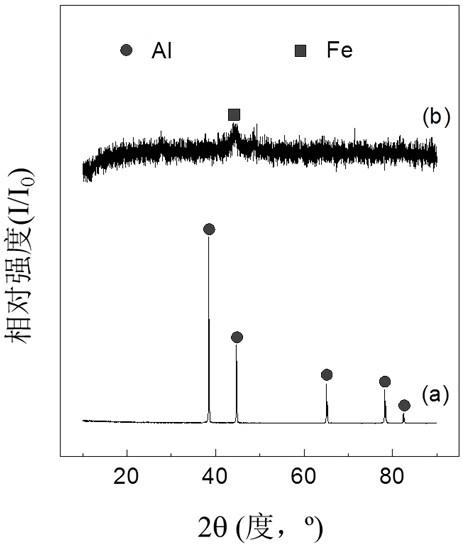

1.Fe/AlOOH催化剂的制备方法，其特征在于，包括以下步骤：

a、将AlOOH粉体加入水中超声混合后，添加FeCl3·6H2O，超声混合，得悬浮液A，AlOOH粉体与水的质量比为1∶（50-600），AlOOH粉体与FeCl3·6H2O的摩尔比为（0.5-2）∶1；

b、将步骤a中悬浮液A加入硼氢化钠中，混合，反应至无气泡产生，得Fe/AlOOH悬浮液，硼氢化钠和FeCl3·6H2O的摩尔比为（3-4）∶1；

c、将步骤b中Fe/AlOOH悬浮液进行抽滤、清洗、过滤，室温条件下，干燥，得Fe/AlOOH催化剂。

2.如权利要求1所述的Fe/AlOOH催化剂的制备方法，其特征在于，步骤a中超声条件：超声功率为100-300W、超声频率为20-60kHz，AlOOH粉体与水超声混合0.5-3h，添加FeCl3·

6H2O后，继续超声混合0.5-2 h。

3.如权利要求2所述的Fe/AlOOH催化剂的制备方法，其特征在于，步骤c中清洗时，先用水清洗3-5次，再用无水乙醇清洗；干燥条件：温度为20-30℃，干燥时间为8-12 h。

4.如权利要求3所述的Fe/AlOOH催化剂的制备方法，其特征在于，步骤a和c中水为去离子水。

5.利用权利要求1的制备方法制得的Fe/AlOOH催化剂的应用，其特征在于，将Fe/AlOOH催化剂应用于铝水反应制氢。

6.如权利要求5所述的Fe/AlOOH催化剂的应用，其特征在于，Fe/AlOOH催化剂应用于铝水反应制氢的方法为：密闭条件下，将Fe/AlOOH催化剂和铝粉加入水中混合，于25-60℃下，反应制得氢气，水和铝粉的质量比为（15-300）∶1，Fe/AlOOH催化剂的质量占Fe/AlOOH催化剂和铝粉的质量之和的5-30%。
