专利号: 2019102430420
申请人: 重庆佳家通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

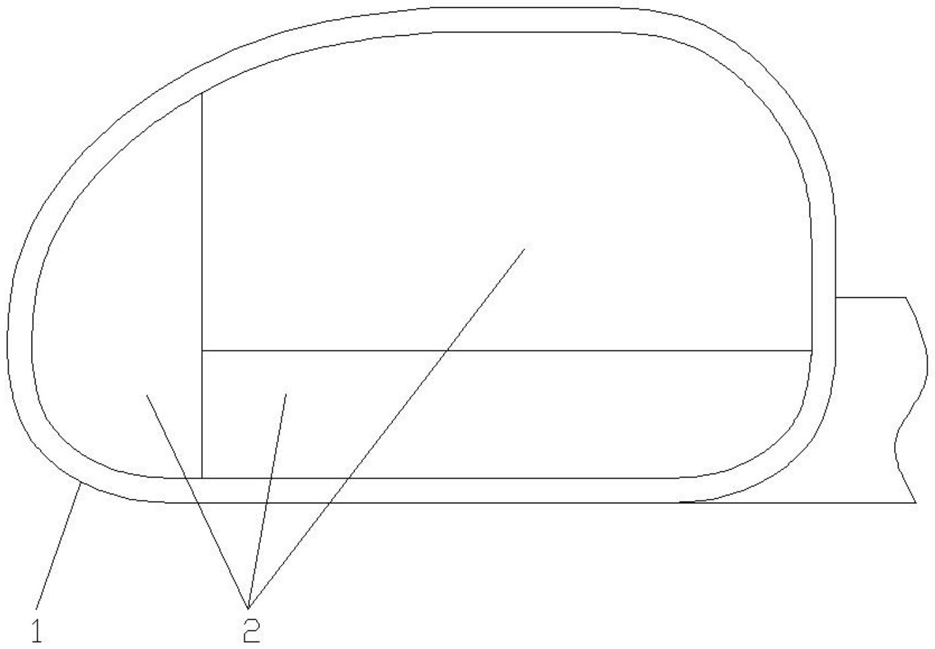

1.一种全视角汽车后视镜,其特征在于:包括外壳、镜片底板和镜片;所述镜片底板安装于外壳内,镜片底板的正面设有主平面、下倾斜面和外倾斜面,其中下倾斜面位于主平面的下侧,外倾斜面位于主平面和下倾斜面远离车身的一侧,所述镜片有多个,在主平面、下倾斜面和外倾斜面上分别固定有一个镜片。

2.根据权利要求1所述的全视角汽车后视镜,其特征在于:所述主平面、下倾斜面和外倾斜面与相应的镜片之间通过厚度不大于1mm的弹性粘接层粘接固定。

3.根据权利要求1所述的全视角汽车后视镜,其特征在于:相邻镜片之间无缝对接。

4.根据权利要求1所述的全视角汽车后视镜,其特征在于:所述外壳内固定有用于控制镜片底板角度的控制机构。

5.根据权利要求4所述的全视角汽车后视镜,其特征在于:所述控制机构包括弧面底座、弧形中间块、弧形安装块、第一电机和第二电机,其中弧形安装块与弧形中间块之间通过第一弧面滑动连接,弧形中间块与弧面底座之间通过第二弧面滑动连接,弧面底座与外壳一体成型,所述第一弧面的轴线沿竖直方向延伸并经过镜片底板的中心,第二弧面的轴线沿水平方向延伸并经过镜片底板的中心。

6.根据权利要求5所述的全视角汽车后视镜,其特征在于:所述第一电机和第二电机固定于外壳的内壁,第一电机的主轴上固定有第一蜗杆,弧形安装块上设有与第一蜗杆配合的第一蜗轮齿;所述第二电机的主轴上固定有第二蜗杆,弧形中间块上设有与第二蜗杆配合的第二蜗轮齿。

7.根据权利要求5所述的全视角汽车后视镜,其特征在于:所述镜片底板的背面通过固定架固定于所述弧形安装块。
