专利号: 2019102378120
申请人: 徐敏丹
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

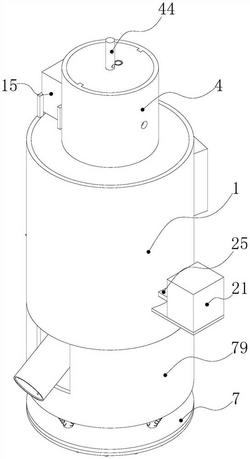

1.一种轮胎颗粒脱水烘干机,包括壳体(1)、设于所述壳体(1)内的烘干筒(11)、烘干装置、脱水装置及减震装置,其特征在于:所述脱水装置包括第一固定板(12)、驱动齿(13)、齿轮(14)、第一驱动件(15)及第二通孔(16),所述第一固定板(12)固定在壳体(1)的内壁上,且第一固定板中心开设有可供烘干筒穿过的圆孔,所述驱动齿(13)选用常规的齿轮,固定在烘干筒的上端外壁上,所述齿轮(14)选用金属齿轮,通过轴转动连接在第一固定板上,且与驱动齿(13)啮合,所述第一驱动件(15)选用电机,其输出轴与齿轮的轴固连,所述第二通孔(16)均匀开设在烘干筒的筒壁上;所述烘干装置包括均匀设于所述烘干筒(11)内壁上的烘干管(2)、热风机(21)、用于向烘干管内输送热风的送风机构及用于收集水蒸气的水蒸气处理机构,所述烘干管(2)上均匀开设有第一通孔,所述减震装置包括设于所述壳体底部的底座(79)、设于所述底座(79)下方的支撑板(7)、均匀设于支撑板上的多个减震机构及防滑机构;

所述水蒸气处理机构包括设于所述烘干筒(11)上端的储气筒(4)、用于控制所述第二通孔开关的控制组件及用于挤压储气筒内气体的挤压组件;

所述挤压组件包括储气筒(4)、第二固定板(41)、滑板(42)、第一弹性件(43)、出气管(44)、第二挡板(45)、第四弹性件(46)及进料管(47),所述储气筒(4)设于烘干筒顶端,固定在壳体上,所述第二固定板(41)固定在储气筒的内壁上,所述滑板(42)可相对储气筒内壁上下滑动,所述第一弹性件(43)选用弹簧,一端固定在第二固定板下表面,另一端固定在滑板的上表面,所述出气管(44)一端固定在滑板上,另一端穿过第二固定板和储气筒上端,且出气管上端设有出气孔,所述第二挡板(45)可相对出气管内壁上下滑动,所述第四弹性件(46)选用弹簧,一端固定在第二挡板上,另一端固定在出气管上端;

所述控制组件包括控制筒(3)、第二弹性件(31)、第三通孔(32)、固定杆(33)、第一固定孔、固定套筒(34)、插杆(35)、第三弹性件(36)、固定块(37)及第二驱动件(38),所述控制筒(3)套设在烘干筒(11)外,控制筒可相对烘干筒转动,且控制筒的筒壁与第二通孔对应开设有第三通孔(32),所述第二弹性件(31)选用扭簧,一端固定在烘干筒,另一端固定在控制筒上,所述固定杆(33)固定在控制筒的外壁上,且固定杆上开设有第二固定孔,所述第一固定孔开设在烘干筒的外壁上,所述固定套筒(34)固定在固定杆(33)上,所述插杆(35)穿设在固定套筒(34)内,且插杆可插入到第一固定块与第二固定孔内,插杆的端部开设有凹槽,所述第三弹性件(36)选用弹簧,套设在插杆上,两端分别固定在固定套筒上,所述第二驱动件(38)选用气缸,固定在壳体上,所述固定块(37)固定在第二驱动件的输出端上,且固定块开设有卡槽,正好可供插杆卡入。

2.根据权利要求1所述的一种轮胎颗粒脱水烘干机,其特征在于:所述减震机构包括均匀设于所述支撑板(7)上的多个支撑柱(71)、均匀设于支撑柱上的多个弹性伸缩杆(72)及支撑柱防护组件,所述弹性伸缩杆(72)一端活动连接于所述支撑柱(71),另一端活动连接于底座(79)底部。

3.根据权利要求2所述的一种轮胎颗粒脱水烘干机,其特征在于:所述弹性伸缩杆(72)上套设有第六弹性件(73),所述第六弹性件(73)两端分别固定在弹性伸缩杆(72)两端。

4.根据权利要求2所述的一种轮胎颗粒脱水烘干机,其特征在于:所述支撑柱防护组件包括设于所述支撑柱(71)内的安装槽(74)、设于所述安装槽内的支撑杆(75)、设于所述支撑杆上端的橡胶垫(77)及第七弹性件(76),所述第七弹性件(76)一端固定在安装槽(74)底部,另一端固定在支撑杆(75)下端。

5.根据权利要求1所述的一种轮胎颗粒脱水烘干机,其特征在于:所述防滑机构包括设于所述支撑板(7)底面上的橡胶板(78)和均匀设于所述橡胶板(78)上的多个球型凸起(781)。

6.根据权利要求1所述的一种轮胎颗粒脱水烘干机,其特征在于:所述控制组件套设在烘干筒(11)外的控制筒(3)、对称设于控制筒(3)两端的第二弹性件(31)、用于固定控制筒与烘干筒的固定部件及均匀设于控制筒(3)筒壁上的第三通孔(32),所述第三通孔(32)与第二通孔(16)对应设置。
