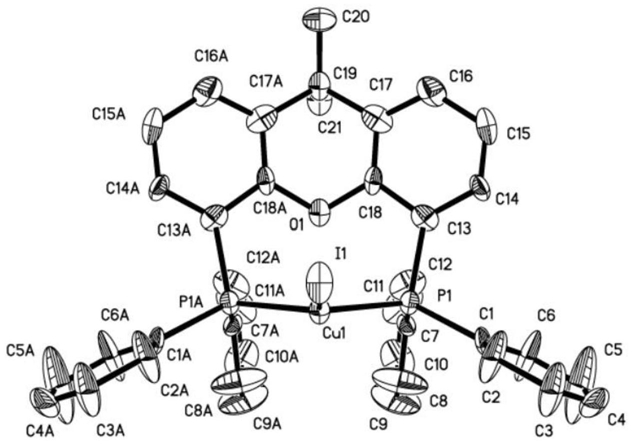

1.一种新的亚铜配合物发光材料,其特征在于:发光材料的结构式为Cu(Xantphos)I,式中Xantphos为电中性双膦配体4, 5-双二苯基膦-9, 9-二甲基氧杂蒽;上述亚铜配合物发光材料为单斜晶系,Cm空间群,晶胞参数为a=10.394(4)Å,b=18.822(4)Å,c=9.815(5)Å,α=90°,β=120.25(6)°,γ=90°,V=1658.8(14) Å3 , Z=2,DC=1.540g/cm3 ,材料的晶体颜色为浅黄色;该发光材料结构表现电中性配合物;该配合物中亚铜离子采用CuP2I平面三角型配位模式,其中两个P来自于一个双齿螯合的膦配体Xantphos;其分子结构如式(I):(I)。
2.根据权利要求1所述亚铜配合物发光材料的制备方法,其方法包括以下步骤:(1)室温下将Cu(CH3CN)4PF6粉末溶解在二氯甲烷中;
(2)室温下将Xantphos粉末溶解在二氯甲烷中;
(3)将上述两种溶液混合,并搅拌使之充分反应,得到澄清溶液A;
(4)室温下将KI粉末溶解在乙腈中得溶液B,然后将B缓慢加入溶液A中;
(5)将所得混合液升温至回流1小时,然后减压旋蒸至干,用水和乙醇洗涤,干燥后所得黄色粉末即为发光材料产物;上述三种反应物的摩尔比Cu(CH3CN)4PF6 : Xantphos: KI为
1: 1: 1。
3.根据权利要求1所述亚铜配合物发光材料的掺杂荧光传感薄膜的制备方法,其方法包括以下步骤:(1)室温下将PMMA固体溶解在二氯甲烷中;
(2)室温下将亚铜配合物Cu(Xantphos)I粉末溶解在二氯甲烷中;
(3)将上述两种溶液混合,并搅拌使之充分混合,得到澄清溶液A;
(4)室温下将澄清溶液A旋涂在石英片上,干燥即得传感薄膜。
4.根据权利要求1所述亚铜配合物发光材料的原位合成掺杂荧光传感薄膜的制备方法,其方法包括以下步骤:(1)室温下将PMMA固体溶解在二氯甲烷中;
(2)室温下将配体Xantphos和CuI的粉末分别溶解在二氯甲烷和乙腈中;
(3)将配体Xantphos的二氯甲烷溶液加入PMMA溶液中混合均匀,然后再加入CuI的乙腈溶液,充分搅拌混合均匀后得到基本澄清的混合液A;
(4)室温下将混合液A旋涂在石英片上,干燥即得传感薄膜。
5.根据权利要求1所述亚铜配合物发光材料的应用,其特征在于所述发光材料及其薄膜、或包埋于聚甲基丙烯酸甲酯后形成的聚合物基掺杂型薄膜,具有对于VOC蒸汽的荧光传感响应性能,可作为传感材料应用;具体来说,在DMF、甲胺、三乙胺、甲醇、正丁醇、乙腈气氛中响应一段时间后,有荧光光谱的明显变化,即有荧光传感性能表现;尤其是对甲胺蒸汽有着选择性的识别响应,具体表现为,在甲胺气氛中响应后,材料原本的橙黄色发光转变为非常亮的蓝色发光,主发光峰峰值波长为410纳米,材料也体系了特征的时间响应传感,其灵敏度能实现对甲胺蒸汽的传感检 。
