专利号: 2019102286805
申请人: 义乌工商职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

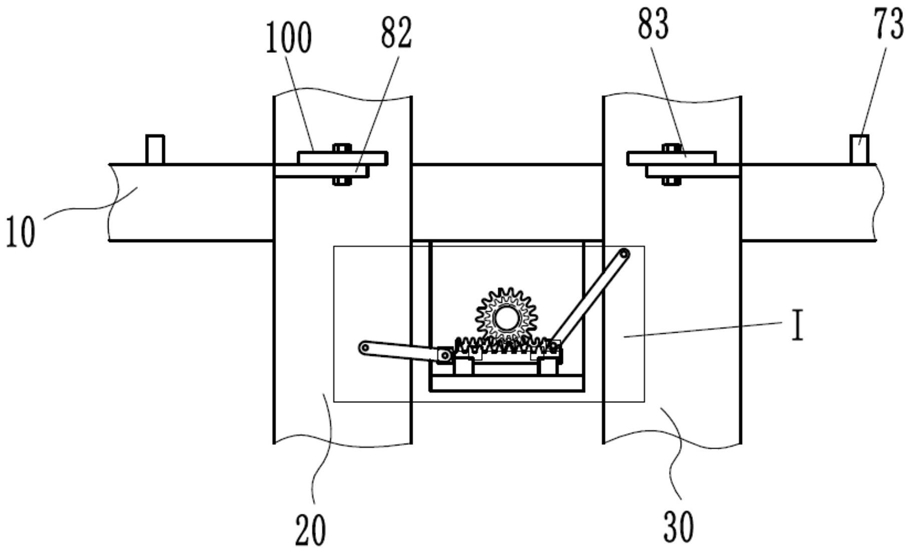

1.一种计算机转换接口装置,具有内定位板(10)、第一转换柱(20)和第二转换柱(30),所述第一转换柱(20)和所述第二转换柱(30)之间设有一转换防错组件,所述转换防错组件只允许第一转换柱(20)或第二转换柱(30)中的一个连接端子与信号输出电路板连通,所述第一转换柱(20)和所述第二转换柱(30)均通过一夹持锁紧组件与所述内定位板(10)相连,其特征在于,所述转换防错组件包括:电机(40),所述电机(40)安装在位于所述内定位板(10)下方的安装板(11)上;

第一驱动组件(50),所述电机(40)通过所述第一驱动组件(50)控制所述第二转换柱(30)的出、入;

第二驱动组件(60),所述第二驱动组件(60)与所述第一驱动组件(50)传动连接,所述第二驱动组件(60)通过所述第一驱动组件(50)的带动控制所述第一转换柱(20)的入、出。

2.根据权利要求1所述的计算机转换接口装置,其特征在于,所述第一驱动组件(50)包括:

第一齿轮(51),所述第一齿轮(51)套设在所述电机(40)的输出轴上;

第一齿条(52),所述第一齿条(52)与所述第一齿轮(51)啮合连接,且所述第一齿条(52)与所述安装板(11)上的一对第一导向座(111)滑动配合;

第一连杆(53),所述第一连杆(53)的一端铰接在所述第一齿条(52)上,所述第一连杆(53)的另一端铰接在所述第二转换柱(30)上。

3.根据权利要求2所述的计算机转换接口装置,其特征在于,所述第二驱动组件(60)包括:

第二齿轮(61),所述第二齿轮(61)与所述第一齿轮(51)同轴设置;

第二齿条(62),所述第二齿条(62)与所述第二齿轮(61)啮合连接,且所述第二齿条(62)与所述安装板(11)上的一对第二导向座(112)滑动配合;

第二连杆(63),所述第二连杆(63)的一端铰接在所述第二齿条(62)上,所述第二连杆(63)的另一端铰接在所述第一转换柱(20)上。

4.根据权利要求1所述的计算机转换接口装置,其特征在于,所述夹持锁紧组件安装在位于所述内定位板(10)上端的安装腔(12)内,且所述夹持锁紧组件包括驱动件(70),所述驱动件(70)的下板(71)与位于所述安装腔(12)底壁上的凹槽(121)滑动配合,所述驱动件(70)的凸板(72)的两侧分别连接有夹持组件(80),所述夹持组件(80)与所述安装腔(12)之间设有拉簧(90),且一对夹持组件(80)对所述第一转换柱(20)/第二转换柱(30)进行夹持将所述第一转换柱(20)/第二转换柱(30)锁定在所述安装板(11)上。

5.根据权利要求4所述的计算机转换接口装置,其特征在于,所述夹持组件(80)包括:

驱动连杆(81),所述驱动连杆(81)的一端铰接在所述凸板(72)上,所述拉簧(90)设置在所述驱动连杆(81)与位于所述安装腔(12)内的销轴(122)之间;

摆杆(82),所述摆杆(82)的一端铰接在所述驱动连杆(81)的另一端上,所述摆杆(82)的中部枢接在所述安装腔(12)的底壁上;

夹持臂(83),所述夹持臂(83)固定在所述摆杆(82)的另一端上,且所述夹持臂(83)夹持在所述第一转换柱(20)/第二转换柱(30)上的夹持槽(100)内。

6.根据权利要求5所述的计算机转换接口装置,其特征在于,所述夹持臂(83)的夹持面上设有若干个卡齿(84),所述卡齿(84)与位于所述夹持槽(100)底壁上对应的卡槽(101)卡合连接。

7.根据权利要求1所述的计算机转换接口装置,其特征在于,所述第一转换柱(20)/第二转换柱(30)上的接线端子均通过若干个橡胶件(110)与所述第一转换柱(20)/第二转换柱(30)相连。

8.根据权利要求7所述的计算机转换接口装置,其特征在于,所述橡胶件(110)具有依次相连的半球部(111)、第一圆柱体(112)、第一圆台体(113)、第二圆柱体(114)、第二圆台体(115)和第三圆柱体(116),所述半球部(111)的顶部与对应的接线端子相连,所述第一圆台体(113)的小端与所述第一圆柱体(112)相连,所述第一圆台体(113)的大端与所述第二圆柱体(114)的一端相连,所述第二圆台体(115)的小端与所述第二圆柱体(114)的另一端相连,所述第二圆台体(115)的大端与所述第三圆柱体(116)的一端相连,所述第三圆柱体(116)的另一端与所述第一转换柱(20)/第二转换柱(30)相连。

9.根据权利要求8所述的计算机转换接口装置,其特征在于,所述橡胶件(110)内嵌设有若干个环形分布的支撑板(120),所述支撑板(120)包括依次相连的上支撑板(121)、连接板(122)和底板(123),所述上支撑板(121)位于所述第一圆柱体(112)内。

10.根据权利要求4所述的计算机转换接口装置,其特征在于,所述驱动件(70)还包括手持板(73),所述下板(71)连接在所述手持板(73)的下端,所述凸板(72)通过一短板(74)连接在所述手持板(73)的内侧。
