专利号: 2019102082812
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

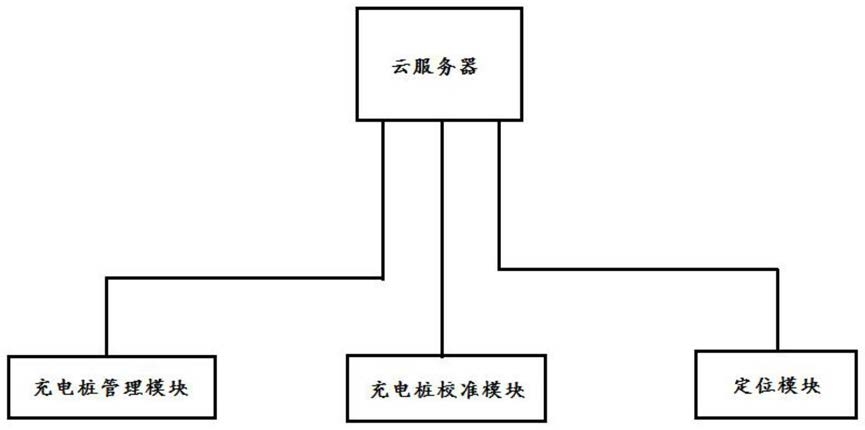

1.电动汽车充电桩在线校准系统,其特征在于,包括云服务器、定位模块、充电桩管理模块、充电桩校准模块;

所述云服务器包括数据请求处理端、用户数据匹配端、位置核准端、连接信息核准端、数据存储端、充电信息校准端;

其中,所述数据请求处理端接收移动通信设备向云服务器发送的充电请求报文后生成任务编号,并将任务编号依次发送至用户数据匹配端、位置核准端和连接信息核准端;

所述用户数据匹配端提取充电请求报文中携带的目标物理地址,并与蓝牙采集装置实时采集的物理地址进行匹配,若一致,用户数据匹配端向发送所述物理地址的蓝牙采集装置发送定位报文;

所述位置核准端匹配与目标物理地址关联的一个或多个报文信息,并根据报文强度的设备位置计算移动通信设备位置;

所述连接信息核准端对移动通信设备位置和充电桩位置进行匹配,并将匹配成功的充电桩设备编号和移动设备编号建立连接;

所述充电信息校准端获取充电桩校准模块发送的电流电压比对数据,并与充电请求报文中带有的目标电能进行比对,生成比对结果存储进入数据存储端;

所述数据存储端中存储有多个充电桩的位置信息和蓝牙采集装置的位置信息;

所述充电桩管理模块包括集中器、配电管理端、付费管理端;

所述集中器根据云服务发送的充电任务报文生成任务划分表,并对任务划分表生成资源处理;

所述付费管理端接收付费信息与生成的目标付费信息进行比对,比对通过后向配电管理端发送充电请求;

所述配电管理端提取充电任务报文中带有的目标电能信息,并将充电请求发送至与所述充电桩设备编号关联的充电桩,配电管理端通过电能表监控电能信息;

所述充电桩校准模块包括在线校准模块和数据集中器,所述在线校准模块包括主控模块、高速电力载波控制模块和数据采集模块;

所述主控模块获取充电过程中电流电压信息与阈值之间的比对结果,并通过高速电力载波模块将比对结果传输回云服务器;

所述数据采集模块获取充电过程中的电流和电压信号后与预设的电流电压阈值进行比对,并将比对结果传输至主控模块。

2.根据权利要求1所述的电动汽车充电桩在线校准系统,其特征在于:所述数据请求处理端生成任务编号后同步生成与任务编号关联的序列任务,并对一个或多个序列任务标记优先级,数据请求处理端根据优先级顺序将序列任务请求发送至用户数据匹配端、位置核准端和连接信息核准端。

3.根据权利要求1所述的电动汽车充电桩在线校准系统,其特征在于:所述蓝牙采集装置与移动设备建立连接后采集移动设备发送的广播报文,并提取广播报文中携带的物理地址,蓝牙采集装置将物理地址打包进入报文信息中并传输回云服务器,蓝牙采集装置接收定位报文后将报文信息打包并发送至位置核准端。

4.根据权利要求3所述的电动汽车充电桩在线校准系统,其特征在于:所述报文信息中带有所述广播报文的发生时间戳、报文强度以及接收所述广播报文的设备序列号。

5.根据权利要求1所述的电动汽车充电桩在线校准系统,其特征在于:所述云服务器根据充电请求报文中携带的充电量信息向充电桩管理模块发送充电任务报文,所述充电任务报文中还带有执行任务的充电桩设备编号。

6.根据权利要求1所述的电动汽车充电桩在线校准系统,其特征在于:所述电能表计量电能并实时将电能信息上传至配电管理端,配电管理端根据电能信息和目标电能计算充电结束时间。

7.根据权利要求1所述的电动汽车充电桩在线校准系统,其特征在于:所述配电管理端将充电结束时间实时传输至云服务器,并通过云服务器实时向移动通信设备反馈。

8.根据权利要求1所述的电动汽车充电桩在线校准系统,其特征在于:所述高速电力载波模块用于解析电力线上的数据或把数据耦合到电力线上,并通过数据集中器将比对数据传输至云服务器。
