专利号: 2019102029577
申请人: 岳西神农氏农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种橡皮筋捆扎装置,其特征在于:包括橡皮筋供料机构,所述橡皮筋供料机构的出口设置有橡皮筋撑口机构,所述橡皮筋撑口机构用于将橡皮筋供料机构导出的橡皮筋撑开,所述橡皮筋撑口机构的出口与橡皮筋捆扎机构的进口衔接,所述橡皮筋捆扎机构用于将橡皮筋穿套在菌包的包装袋上;

所述橡皮筋供料机构包括橡皮筋振动盘(71),所述橡皮筋振动盘(71)的出口设置有导轨(72),所述导轨(72)水平布置且出料端设置有接料盘(721),所述接料盘(721)的盘面水平,所述橡皮筋撑口机构设置在接料盘(721)的下方位置,所述接料盘(721)整体呈条板状且沿着导轨(72)出口长度方向延伸,所述接料盘(721)的延伸段设置有弧形挡板(722),所述导轨(72)的上板面设置有导料卡槽(723),所述导料卡槽(723)沿着导轨(72)长度方向布置,所述导料卡槽(723)的槽深略大于橡皮筋厚度。

2.根据权利要求1所述的橡皮筋捆扎装置,其特征在于:所述橡皮筋撑口机构包括设置在接料盘(721)两侧的撑口板(73),两侧撑口板(73)与撑口伸缩单元连接,撑口伸缩单元驱动两侧撑口板(73)靠近或远离,所述撑口伸缩单元与撑口升降机构连接,撑口升降机构驱动两侧撑口板(73)上下移动且实施对橡皮筋的穿套;所述撑口伸缩单元包括两侧撑口板(73)下方分别延伸设置的撑口驱动板(731),所述撑口驱动板(731)向下延伸,且两侧撑口驱动板(731)下端相互靠近延伸,所述两侧撑口驱动板(731)之间设置有撑口滚轮(732),所述撑口滚轮(732)的轮缘与两侧撑口驱动板(731)相对面抵靠,所述撑口滚轮(732)转动式设置在撑口支架(733)上,所述撑口支架(733)与撑口气缸(734)的活塞杆连接,所述撑口气缸(734)的活塞杆竖直布置。

3.根据权利要求2所述的橡皮筋捆扎装置,其特征在于:所述两侧撑口驱动板(731)之间设置有两根撑口滑杆(735),所述撑口滑杆(735)的长度方向水平且相互平行,所述撑口滑杆(735)的两端分别设置成“T”形,所述撑口滑杆(735)的两端伸出撑口驱动板(731)的外侧分别套设有撑口弹簧(736),所述撑口弹簧(736)的两端分别与撑口滑杆(735)的“T”形头及撑口驱动板(731)的外侧抵靠,所述撑口滑杆(735)的两端分别设置在撑口机架(737)上,所述撑口气缸(734)的缸体固定在撑口机架(737)上。

4.根据权利要求3所述的橡皮筋捆扎装置,其特征在于:所述撑口升降机构包括设置在撑口机架(737)下方的撑口固定机架(74),所述撑口机架(737)上立式设置有第一滑柱(738),所述第一滑柱(738)下端滑动设置在撑口固定机架(74)上,所述撑口固定机架(74)上设置有撑口升降气缸(739),所述撑口升降气缸(739)活塞杆竖直且与撑口机架(737)连接,所述撑口固定机架(74)滑动设置在第二滑柱(742)上,所述第二滑柱(742)水平且与导轨(72)长度方向垂直,所述第二滑柱(742)的两端设置在固定机架上,所述固定机架上设置有撑口牵引气缸(743),所述撑口牵引气缸(743)与第二滑柱(742)平行且活塞杆端与撑口固定机架(74)连接。

5.根据权利要求4所述的橡皮筋捆扎装置,其特征在于:所述橡皮筋捆扎机构包括设置在橡皮筋撑口机构的撑口板(73)上方的两侧捆扎撑板(75),所述两侧捆扎撑板(75)与捆扎伸缩单元连接,捆扎伸缩单元驱动两侧捆扎撑板(75)靠近或远离,所述两侧捆扎撑板(75)的伸缩方向与撑口板(73)伸缩方向垂直,所述捆扎伸缩单元与捆扎升降机构连接,捆扎升降机构驱动两侧捆扎撑板(75)上下移动且实施对撑口板(73)之间橡皮筋的穿套;所述捆扎伸缩单元包括两侧捆扎撑板(75)上方分别延伸设置的捆扎驱动板(751),所述捆扎驱动板(751)向上延伸,且两侧的捆扎驱动板(751)上端相互靠近延伸,两侧的所述捆扎驱动板(751)之间设置有捆扎滚轮(752),所述捆扎滚轮(752)的轮缘与两侧捆扎驱动板(751)相对面抵靠,所述捆扎滚轮(752)转动式设置在捆扎支架(753)上,所述捆扎支架(753)与捆扎气缸(754)的活塞杆连接,所述捆扎气缸(754)的活塞杆竖直布置。

6.根据权利要求5所述的橡皮筋捆扎装置,其特征在于:所述捆扎驱动板(751)之间设置有两根捆扎滑杆(755),所述捆扎滑杆(755)的长度方向水平且相互平行,所述捆扎滑杆(755)的两端分别设置成“T”形,所述捆扎滑杆(755)的两端伸出捆扎驱动板(751)的外侧分别套设有捆扎弹簧(756),所述捆扎弹簧(756)的两端分别与捆扎滑杆(755)的“T”形头及捆扎驱动板(751)的外侧抵靠,所述捆扎滑杆(755)的两端分别设置在捆扎机架(757)上,所述捆扎气缸(754)的缸体固定在捆扎机架(757)上。

7.根据权利要求6所述的橡皮筋捆扎装置,其特征在于:所述捆扎升降机构包括设置在捆扎机架(757)上方的捆扎固定机架(76),所述捆扎机架(757)上立式设置有第三滑柱(758),所述第三滑柱(758)的上端滑动伸出捆扎固定机架(76),所述捆扎固定机架(76)上设置有捆扎升降气缸(759),所述捆扎升降气缸(759)活塞杆竖直且与捆扎固定机架(76)连接,所述捆扎固定机架(76)滑动设置在第四滑柱(761)上,所述第四滑柱(761)水平且与第二滑柱(742)长度方向垂直,所述第四滑柱(761)的两端设置在机架上,所述机架上设置有捆扎牵引气缸(762),所述捆扎牵引气缸(762)与第四滑柱(761)平行且活塞杆端与捆扎固定机架(76)连接。

8.根据权利要求7所述的橡皮筋捆扎装置,其特征在于:所述捆扎驱动板(751)的相对面之间设置有用于避让插管的缺口,所述捆扎驱动板(751)两端下方均设置有耙辊(77),所述耙辊(77)长度方向水平且与捆扎驱动板(751)长度方向垂直,所述耙辊(77)上铰接设置有耙料杆(771),所述耙料杆(771)的铰接轴水平且与耙辊(77)长度方向平行,耙料动力机构驱动两侧耙辊(77)同步且反向转动。

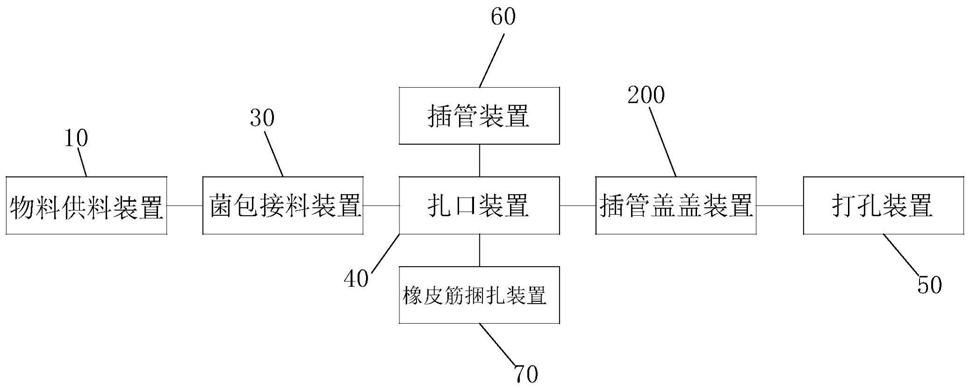

9.食用菌菌包生产系统,其特征在于:所述食用菌菌包生产系统包括权利要求1至8任意一项所述的橡皮筋捆扎装置。
