1.一种阻燃剂双膦酰杂环状多硅酸酯化合物，其特征在于，该化合物的结构如下式所示：

2.根据权利要求1所述一种阻燃剂双膦酰杂环状多硅酸酯化合物的制备方法，其特征在于，该方法为：

在装有搅拌器，温度计和高效回流冷凝器，并在冷凝器上口装有氯化氢吸收装置反应器中，用氮气置换掉反应器内的空气，加入二甲基硅酸三羟甲基氧化膦环状酯和有机溶剂，再滴加二甲基二氯硅烷，控制二甲基二氯硅烷与二甲基硅酸三羟甲基氧化膦环状酯的摩尔比在1∶2-1∶2.4，限定滴加过程温度不高于50℃，滴完后升温到70℃，保温反应3h，再回流升温到120-160℃保温，反应6-9h，让氯化氢放完，停止反应，冷却至室温，减压蒸馏除去溶剂，得浑浊的粘性液体，再将粗产物倒入到产品理论质量克数2.5倍毫升数的冰水中，快速搅拌

30min，抽滤，滤饼真空干燥得产物阻燃剂双膦酰杂环状多硅酸酯；

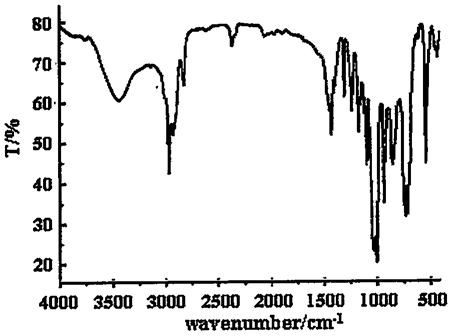

如上所述的二甲基硅酸三羟甲基氧化膦环状酯为1，1-二甲基-1-硅杂-2，6-二氧杂-4-氧基-4-膦杂-4-羟甲基环己烷，其化学结构式如下：

3.根据权利要求2所述一种阻燃剂双膦酰杂环状多硅酸酯化合物的制备方法，其特征在于：所述的有机溶剂为乙二醇二乙醚、二乙二醇二甲醚、四氯乙烷、苯甲醚、二甲苯或二甲亚砜，其有机溶剂的体积毫升数是二甲基硅酸三羟甲基氧化膦环状酯质量克数的4～6倍。
