专利号: 2019101782121
申请人: 杭州傲贯网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

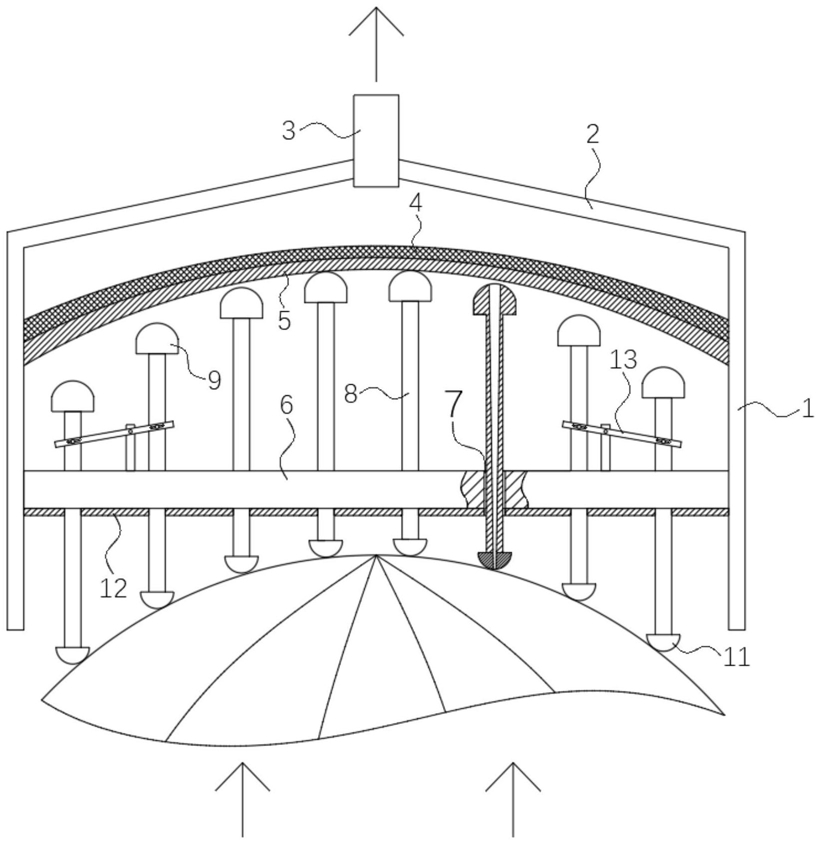

1.一种用于室内雨伞风干的装置,包括壳体(1),所述壳体(1)采用半开式结构,其特征在于,所述壳体(1)远离开口的一侧内壁上连通有出风管(3),所述出风管(3)与鼓风机的进气端连通,所述壳体(1)靠近开口处内壁上固定连接有与壳体(1)截面大小相等的挡板(6),所述挡板(6)靠外的一侧贴合有吸水层(12),所述挡板(6)和吸水层(12)上开设有多个开槽(7),所述开槽(7)呈不同直径等距离环形整列分布;

每个所述开槽(7)内均滑动连接有吊杆(8),所述吊杆(8)的上端固定连接有上挡块(9),所述吊杆(8)的下端固定连接有下挡块(11),所述上挡块(9)和下挡块(11)均采用半球形结构,且上挡块(9)和下挡块(11)的截面相对设置,所述吊杆(8)的中心轴向开设有通孔(14),且通孔(14)的两端均穿过上挡块(9)和下挡块(11)并与外界连通;

所述壳体(1)靠内的一侧固定连接有金属网层(4),所述金属网层(4)靠外的一侧贴合有将其覆盖的网布层(5),所述吊杆(8)向上运动时所述上挡块(9)可与网布层(5)接触。

2.根据权利要求1所述的一种用于室内雨伞风干的装置,其特征在于,所述下挡块(11)采用永磁性材料制成。

3.根据权利要求1所述的一种用于室内雨伞风干的装置,其特征在于,所述金属网层(4)和网布层(5)采用抛物面结构,且金属网层(4)和网布层(5)靠外的一侧外内弧面。

4.根据权利要求1所述的一种用于室内雨伞风干的装置,其特征在于,所述通孔(14)呈锥形结构,且通孔(14)直径小的一侧朝下。

5.根据权利要求1所述的一种用于室内雨伞风干的装置,其特征在于,所述吊杆(8)呈十字型、米字型中的一种分布。

6.根据权利要求5所述的一种用于室内雨伞风干的装置,其特征在于,所述位于同一平面内靠外的两个吊杆(8)之间共同连接有连杆机构(13),靠内侧所述吊杆(8)向上运动时可通过连杆机构(13)带动靠外侧吊杆(8)向下运动。

7.根据权利要求6所述的一种用于室内雨伞风干的装置,其特征在于,所述连杆机构(13)包括连杆(131)、支撑块(10)和圆柱销(134),所述支撑块(10)与连杆(131)转动连接,所述连杆(131)的两侧均开设有轴向设置的限位槽(132),所述限位槽(132)内滑动连接有圆柱销(133),所述圆柱销(133)固定连接在吊杆(8)上。
