专利号: 2019101650071
申请人: 滁州学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

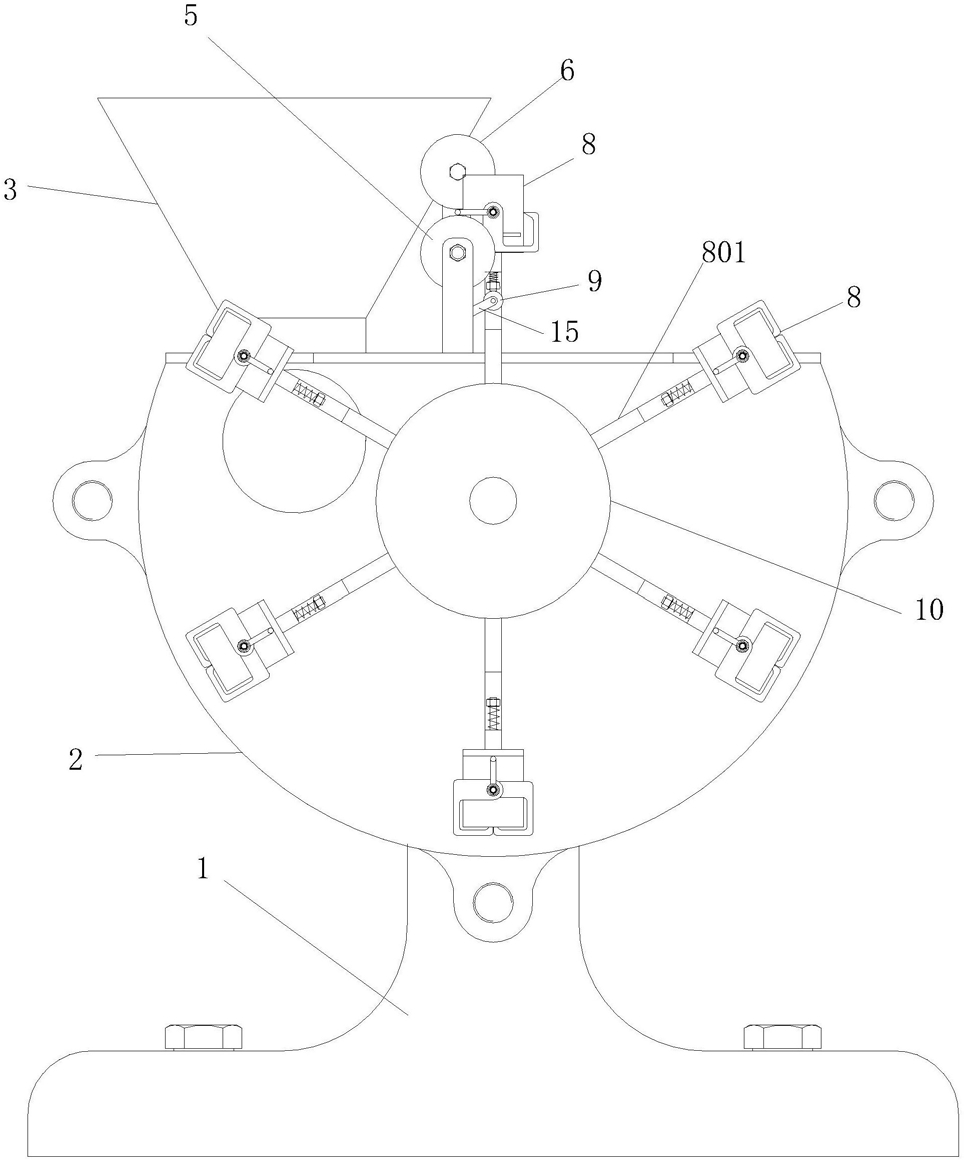

1.一种种用花生剥壳机,包括支架(1),其特征在于:所述支架(1)上固定设置有种子室(2),传动轴(13)两端横向贯穿种子室(2)之后与支架(1)转动连接,所述传动轴(13)上固定套装有安装轮(10),所述安装轮(10)位于种子室(2)内,所述安装轮(10)上沿周向分布有多个剥壳头(8),通过第一驱动机构驱动传动轴(13)转动,从而带动安装轮(10)转动,进而带动多个剥壳头(8)一起转动;所述种子室(2)顶部平台上方为剥壳工位;

所述剥壳头(8)包括呈U形的安装框架(803),所述安装框架(803)的底板底部通过一个连杆(801)与安装轮(10)相连接,所述安装框架(803)的两个侧板位于前后两侧,所述安装框架(803)的两个侧板外侧分别设有一段向外延伸的安装轴(814),左、右两个剥壳板位于安装框架(803)的上方且呈左右相对设置,左剥壳板(804)和右剥壳板(806)的内侧分别设有剥壳切刀(811),每个剥壳板的外侧前后两端分别设有各自的摆臂(813),每个剥壳板的两个摆臂(813)末端分别转动套装在两段安装轴(814)上,每个剥壳板的其中一个摆臂(813)末端上设有各自的摇杆,两个剥壳板的两个摇杆分别位于安装框架(803)的前后两侧,通过转动两个摇杆从而带动两个剥壳板张开或闭合;自然状态下,两个剥壳板呈闭合状态,此时两个剥壳板的剥壳切刀(811)合拢在一起且向下凸出;所述安装框架(803)的底板上设有底座(805),所述底座(805)、安装框架(803)的两个侧板、左剥壳板(804)和右剥壳板(806)共同围成一个用于容纳花生的容纳槽;

当剥壳头(8)旋转到种子室(2)内时,种子室(2)内的花生进入所述容纳槽内,实现花生的取籽;当剥壳头(8)旋转至种子室(2)顶部上方的剥壳工位时,通过第二驱动机构驱动底座(805)升降,从而带动底座(805)上的花生靠近左、右两个剥壳板上的剥壳切刀(811),通过两个剥壳切刀(811)实现对花生外壳的挤压切割;并通过第三驱动机构驱动两个摇杆反向旋转,从而带动两个剥壳板张开,实现对切割后的花生外壳的剥开。

2.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述第二驱动机构包括第二复位机构和第二触发机构,所述第二复位机构设置在剥壳头(8)上,所述第二触发机构设置在种子室(2)顶部平台上,所述第二复位机构包括升降杆(807)、复位弹簧(802),所述升降杆(807)顶端固定在底座(805)底部,所述连杆(801)上段一侧开有用于容纳升降杆(807)的避让槽,所述升降杆(807)底端向下依次穿过安装框架(803)和连杆(801)上段之后伸入所述避让槽内,所述升降杆(807)上套装有复位弹簧(802),所述复位弹簧(802)的上、下两端分别通过避让槽的顶壁和套装在升降杆(807)底部的限位环进行限位;

所述第二触发机构包括一个压紧轮(9),所述压紧轮(9)通过一个连接杆(15)连接在压紧支架上,所述压紧支架安装在种子室(2)顶部平台上;

当剥壳头(8)旋转至种子室(2)顶部上方的剥壳工位时,所述压紧轮(9)向上顶压升降杆(807)底部,从而驱动升降杆(807)上升;当剥壳头(8)继续旋转,升降杆(807)离开压紧轮(9)时,复位弹簧(802)会驱动升降杆(807)自动下降复位。

3.如权利要求1或2所述的一种种用花生剥壳机,其特征在于:所述第三驱动机构包括前挤压轮(5)和后挤压轮(6),所述前挤压轮(5)和后挤压轮(6)分别设置在种子室(2)顶部平台上且呈前后方向设置,所述后挤压轮(6)高于前挤压轮(5)设置,且所述前挤压轮(5)和后挤压轮(6)之间的间隙形成供剥壳头(8)旋转过程中通过的剥壳通道,当剥壳头(8)进入剥壳通道内时,通过前挤压轮(5)和后挤压轮(6)的周向边缘分别挤压剥壳头(8)的两个摇杆,使得剥壳头(8)的两个摇杆反向旋转,从而带动剥壳头(8)的两个剥壳板张开,实现对花生外壳的剥开。

4.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述底座(805)上还设有一个底部切刀(812),当两个剥壳板闭合时,两个剥壳板的剥壳切刀(811)与所述底部切刀(812)呈上下对应关系。

5.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述底座(805)右侧还设有一个侧向挡板(810),所述侧向挡板(810)用于挡住容纳槽的右侧,使容纳槽左侧开口形成花生进入口。

6.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述左剥壳板(804)和右剥壳板(806)的摆臂(813)末端均通过扭转弹簧套装在两段安装轴(814)上,通过扭转弹簧驱动两个剥壳板自动复位闭合。

7.如权利要求2所述的一种种用花生剥壳机,其特征在于:所述压紧支架包括一个安装杆(16),所述压紧轮(9)设置在连接杆(15)的一端,所述连接杆(15)的另一端转动套装在所述安装杆(16)上,并通过锁紧螺母(18)实现对连接杆(15)位置的锁紧,通过转动连接杆(15)从而实现对压紧轮(9)高度的调节。

8.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述种子室(2)顶部平台上开有一个供剥壳头(8)的连杆(801)旋转通过的开槽(17)。

9.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述第一驱动机构包括电机、驱动带轮、传送带、传动带轮(12),所述传动带轮(12)固定在传动轴(13)一端,所述驱动带轮安装在电机输出轴上,所述驱动带轮与传动带轮(12)之间通过传送带传动连接。

10.如权利要求1所述的一种种用花生剥壳机,其特征在于:所述种子室(2)一侧顶部设有料斗(2),所述种子室(2)外形为盘状结构,且所述种子室(2)的底部侧向呈倒锥形。
