专利号: 2019101601018
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

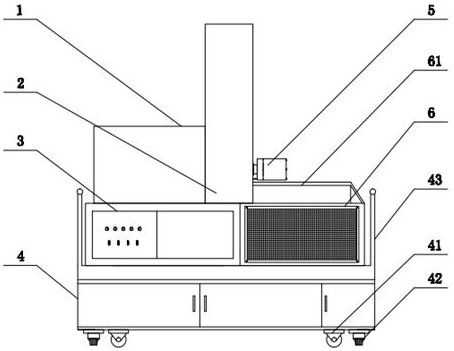

1.一种建筑墙面喷涂装置,其特征在于:它包含搅拌箱(1)、滑动装置(2)、控制箱(3)、底座(4)、喷涂装置(5)、空气净化装置(6)、升降组件(7);所述的搅拌箱(1)、滑动装置(2)、控制箱(3)、喷涂装置(5)、空气净化装置(6)均设置于底座(4)的上方,控制箱(3)与空气净化装置(6)安装于搅拌箱(1)与滑动装置(2)的前面,控制箱(3)位于空气净化装置(6)的左侧,搅拌箱(1)位于滑动装置(2)的左侧,喷涂装置(5)活动连接于滑动装置(2)的右侧,所述的滑动装置(2)包含滑动座(21)、导向杆(22)、锥齿轮组(23)、壳体(24),导向杆(22)与锥齿轮组(23)通过滑动座(21)滑动连接,锥齿轮组(23)穿过壳体(24)的顶部,并延伸至壳体(24)的内部,导向杆(22)垂直固定于底座(4)的顶部,所述的升降组件(7)包含升降板(71)、驱动电机(72)、限位(73)、链条(74)、转轴(75)、液压组件(76);所述的升降板(71)通过连接杆与液压组件(76)相连接,限位(73)固定安装于底座(4)的内部下方,所述的转轴(75)的数量为两根,两根转轴(75)设置于升降板(71)的前后端内部,并通过链条(74)相连接,所述的转轴(75)的表面设置有转齿,转齿与驱动电机(72)相配合组装;

所述的搅拌箱(1)包含搅拌罐(11)、加料口(12)、搅拌组件(13)、出料口(14);所述的搅拌罐(11)、加料口(12)、搅拌组件(13)、出料口(14)的数量均为四个,所述的搅拌组件(13)安装于搅拌罐(11)的内部,加料口(12)设置于搅拌罐(11)的顶部,出料口(14)设置于搅拌罐(11)的底部;

所述的壳体(24)的左侧设置有两个滑槽(241),滑动座(21)的左侧设置有滑板(211),滑板(211)滑动于两个滑槽(241)的表面,滑板(211)的周边设置有四个连接管(2111),四个连接管(2111)分别与四个出料口(14)相连接;

所述的底座(4)设置有万向轮(41)、定位轮(42)、推手(43);所述的万向轮(41)、定位轮(42)的数量为四个,四个万向轮(41)与定位轮(42)均设置于底座(4)的底部周边,定位轮(42)设置于对应的万向轮(41)的外侧,推手(43)的数量为两个,两个推手(43)分别设置于底座(4)的两端,底座(4)的底部设置有升降槽,四个定位轮(42)分别安装于两个转轴(75)的两端。

2.根据权利要求1所述的一种建筑墙面喷涂装置,其特征在于:所述的空气净化装置(6)的顶部设置有防护罩(61),空气净化装置(6)的前表面设置有空气净化口。
