1.一种B掺杂钙钛矿类氧化物的电催化剂的制备方法，其特征在于，包括以下步骤：(1)将SrCO3、Co2O3、H3BO3按照SrCo1‑xBxO3‑δ中各元素化学计量比的比例称量，其中0＜x≤0.30，0<δ<0.5，然后混合，得到粉末a；

(2)将步骤(1)中得到的粉末a放入球磨罐中，再加入有机溶剂，然后加入磨球；

(3)将步骤(2)中的球磨罐放入球磨仪中，球磨，然后干燥，得到粉末b；

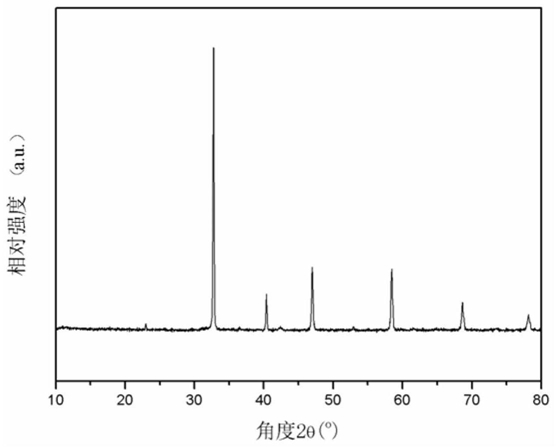

(4)将步骤(3)中得到的粉末b在800‑1200℃下进行焙烧，然后研磨30‑60min，得到粉末c；所述粉末c为四方晶体；

(5)将步骤(4)中得到的粉末c与碳粉混合，再加入Nafion醇溶液，超声震荡20‑70min进行混合，得到B掺杂钙钛矿类氧化物的电催化剂；所述Nafion醇溶液是Nafion溶液和异丙醇水溶液按体积比为1:2‑4混合而成，所述Nafion醇溶液的浓度为质量分数为2‑6％；所述异丙醇水溶液中异丙醇与水的体积比为1:0.5‑2。

2.根据权利要求1所述的一种B掺杂钙钛矿类氧化物的电催化剂的制备方法，其特征在于，步骤(2)中所述球磨罐为氧化锆球磨罐；所述有机溶剂为无水乙醇，粉末a与无水乙醇的配比为1mol:800‑2000mL；所述磨球为氧化锆磨球；所述磨球与粉末a的质量比为15‑2:1。

3.根据权利要求1所述的一种B掺杂钙钛矿类氧化物的电催化剂的制备方法，其特征在于，步骤(3)中球磨的具体过程为：球磨仪以250‑450r/min的速度球磨2‑5h。

4.根据权利要求1所述的一种B掺杂钙钛矿类氧化物的电催化剂的制备方法，其特征在于，步骤(3)中干燥的具体过程为：在烘干箱中以75‑90℃干燥12‑24小时。

5.根据权利要求1所述的一种B掺杂钙钛矿类氧化物的电催化剂的制备方法，其特征在于，步骤(4)中焙烧的具体过程为：将步骤(3)中得到的粉末b放入马弗炉中，在空气气氛中焙烧5‑10h。

6.一种B掺杂钙钛矿类氧化物的电催化剂，其特征在于，由权利要求1‑5中任一项所述的制备方法制备得到。

7.一种工作电极，其特征在于，将权利要求6所述的B掺杂钙钛矿类氧化物的电催化剂滴到玻碳电极表面，干燥，得到所述工作电极。

8.一种根据权利要求6所述的B掺杂钙钛矿类氧化物的电催化剂的应用，其特征在于，所述B掺杂钙钛矿类氧化物的电催化剂应用于金属‑空气电池、燃料电池或水分解制氢领域。

9.一种根据权利要求6所述的B掺杂钙钛矿类氧化物的电催化剂的应用，其特征在于，所述B掺杂钙钛矿类氧化物的电催化剂用于制备电催化剂墨水。
