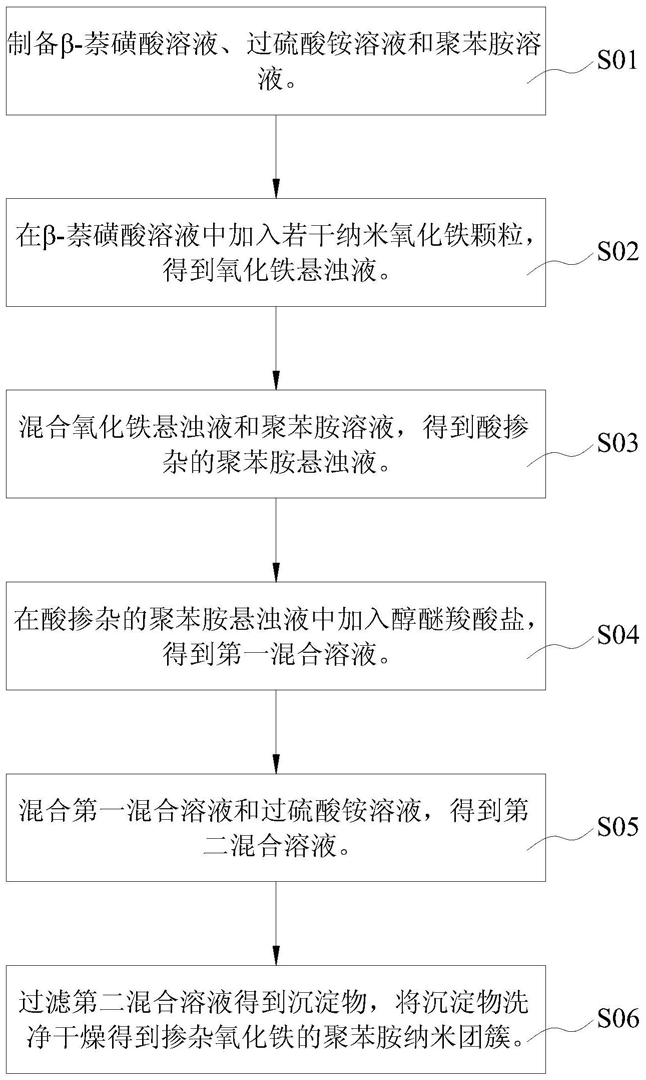

1.一种掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，包括以下步骤：制备β-萘磺酸溶液、过硫酸铵溶液和聚苯胺溶液；

在所述β-萘磺酸溶液中加入若干纳米氧化铁颗粒，得到氧化铁悬浊液；

混合所述氧化铁悬浊液和所述聚苯胺溶液，得到酸掺杂的聚苯胺悬浊液；

在所述酸掺杂的聚苯胺悬浊液中加入醇醚羧酸盐，得到第一混合溶液；

混合所述第一混合溶液和所述过硫酸铵溶液，得到第二混合溶液；

过滤所述第二混合溶液得到沉淀物，将所述沉淀物洗净干燥得到掺杂氧化铁的聚苯胺纳米团簇。

2.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述制备β-萘磺酸溶液、过硫酸铵溶液和聚苯胺溶液具体包括：将β-萘磺酸溶于去离子水，得到所述β-萘磺酸溶液，并将所述β-萘磺酸溶液冰浴冷却；

将过硫酸铵溶于去离子水，得到所述过硫酸铵溶液，并将所述过硫酸铵溶液冰浴冷却；

将聚苯胺加入去离子水，进行超声分散，得到所述聚苯胺溶液。

3.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述在所述β-萘磺酸溶液中加入若干纳米氧化铁颗粒，得到氧化铁悬浊液具体包括：将若干所述纳米氧化铁颗粒加入所述β-萘磺酸溶液；

对混合有所述纳米氧化铁颗粒的所述β-萘磺酸溶液进行超声分散，得到所述氧化铁悬浊液。

4.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述混合所述氧化铁悬浊液和所述聚苯胺溶液，得到酸掺杂的聚苯胺悬浊液具体包括：混合所述氧化铁悬浊液和所述聚苯胺溶液；

冰浴冷却混合后的所述氧化铁悬浊液和所述聚苯胺溶液，得到酸掺杂的聚苯胺悬浊液。

5.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述混合所述第一混合溶液和所述过硫酸铵溶液，得到第二混合溶液具体包括：混合所述第一混合溶液和所述过硫酸铵溶液；

震荡混合后的溶液，使其混合均匀；

冰浴冷却震荡后的溶液，得到第二混合溶液。

6.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述将所述沉淀物洗净干燥具体包括：用乙醇和/或去离子水洗涤所述沉淀物；

将所述沉淀物放置在在80℃环境中干燥。

7.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述在所述β-萘磺酸溶液中加入若干纳米氧化铁颗粒的过程中，所述β-萘磺酸与所述纳米氧化铁颗粒的质量比为10mmol:1g～10mmol:2g。

8.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述混合所述氧化铁悬浊液和所述聚苯胺溶液的过程中，所述β-萘磺酸与所述聚苯胺的质量比为2g:1g～2g:2g。

9.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述在所述酸掺杂的聚苯胺悬浊液中加入醇醚羧酸盐的过程中，所述醇醚羧酸盐与所述纳米氧化铁颗粒的质量比为10mmol:0.1g～10mmol:0.5g。

10.根据权利要求1所述的掺杂氧化铁的聚苯胺光催化剂的制备方法，其特征在于，所述混合所述第一混合溶液和所述过硫酸铵溶液的过程中，所述过硫酸铵与所述聚苯胺的质量比为1g:1g～1g:5g。
