专利号: 2019101217846
申请人: 周博文
专利类型:发明专利
专利状态:授权未缴费
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

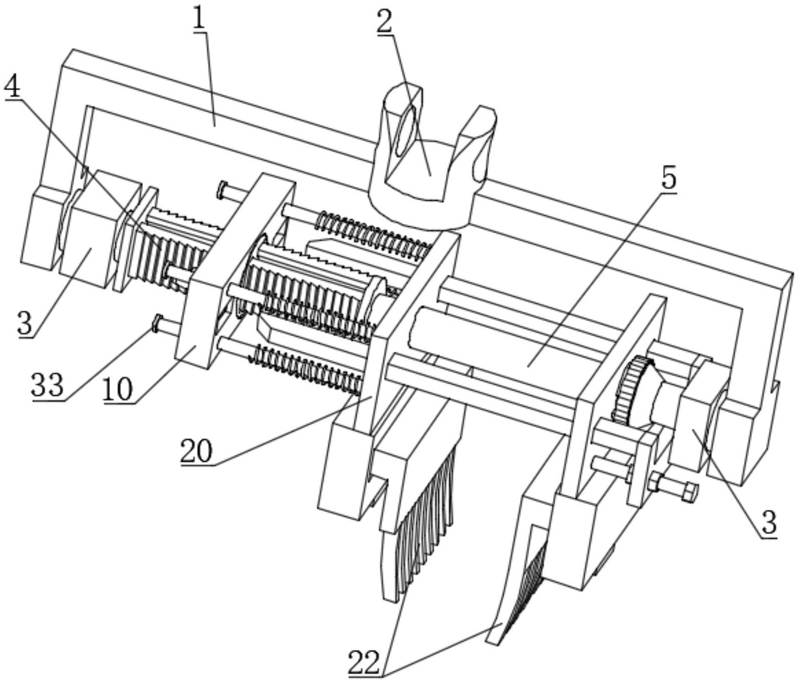

1.一种新型具有压力缓冲结构的机械抓手,包括支架(1),所述支架(1)的两端下侧均固定连接有基座(3),位于左侧基座(3)的侧壁上固定连接有第一导杆(4),所述第一导杆(4)的右端固定连接有第二导杆(5),且第二导杆(5)的右端固定连接在右侧基座(3)的侧壁上,其特征在于:所述第一导杆(4)的内部转动连接有丝杆(6),所述丝杆(6)贯穿第一导杆(4)并延伸至左侧的基座(3)的内部且与电机(7)的输出轴固定连接,所述电机(7)固定连接在左侧的基座(3)的内部,所述丝杆(7)的外侧壁上啮合套接有螺块(8),所述螺块(8)通过卡接机构与调节块(10)连接,且所述调节块(10)滑动套接在第一导杆(4)的外部;

所述第二导杆(5)上滑动套接有第一滑板(20)与第二滑板(21),所述第一滑板(20)与第二滑板(21)的下侧均连接有夹爪(22),所述第一滑板(20)的左侧壁上固定连接有多个导柱(23),每个导柱(23)的左端均贯穿调节块(10)的侧壁并延伸至其外部,所述导柱(23)的外侧壁上且位于调节块(10)与第一滑板(20)之间套接有第三弹簧(24)。

2.根据权利要求1所述的一种新型具有压力缓冲结构的机械抓手,其特征在于:所述卡接机构包括环套(9),且环套(9)滑动套接在第一导杆(4)的外侧壁上,所述螺块(8)的上下两侧贯穿第一导杆(4)的侧壁并固定连接在环套(9)的内侧壁上,所述调节块(10)的两侧均开有滑槽(11),所述滑槽(11)的内部通过第一弹簧(12)滑动连接有滑块(13),所述滑块(13)的侧壁上固定连接有卡柱(14),所述卡柱(14)的一端贯穿调节块(10)的侧壁并与卡槽(15)活动卡接,所述卡槽(15)开在环套(9)的外侧壁上;

所述第一导杆(4)的两侧且位于调节块(10)的侧壁上均通过第四弹簧(31)滑动连接有推块(18),所述推块(18)的侧壁上通过第二弹簧(17)转动连接有卡块(16),且卡块(16)与第一导杆(4)的侧壁上设有的斜齿活动卡接,所述第二滑板(21)的两端均设有顶杆(25),所述顶杆(25)的左端均贯穿第一滑板(20)并与滑块(13)上设有的导向槽(32)活动连接。

3.根据权利要求2所述的一种新型具有压力缓冲结构的机械抓手,其特征在于:所述环套(9)的侧壁上设有两个分离块(19),所述分离块(19)与推块(18)活动连接,所述分离块(19)的顶端为楔形。

4.根据权利要求2所述的一种新型具有压力缓冲结构的机械抓手,其特征在于:所述第一导杆(4)由两条方轨对称形式的焊接在法兰上组成,且所述两条方轨之间留安装丝杆(6)和螺块(8)的容置空间。

5.根据权利要求1所述的一种新型具有压力缓冲结构的机械抓手,其特征在于:所述第二滑板(21)的右侧固定连接有弹性块(27),所述弹性块(27)上啮合连接有挤压块(28),且挤压块(28)的内侧壁的横剖面为梯形面。

6.根据权利要求1所述的一种新型具有压力缓冲结构的机械抓手,其特征在于:所述支架(1)的中部固定连接有铰接头(2)。

7.根据权利要求1所述的一种新型具有压力缓冲结构的机械抓手,其特征在于:所述第一滑板(20)与第二滑板(21)与夹爪(22)呈可拆卸式连接,且两个夹爪(22)上的爪间缝呈交错式分布。
